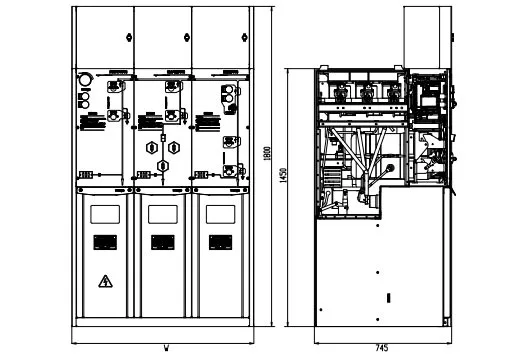

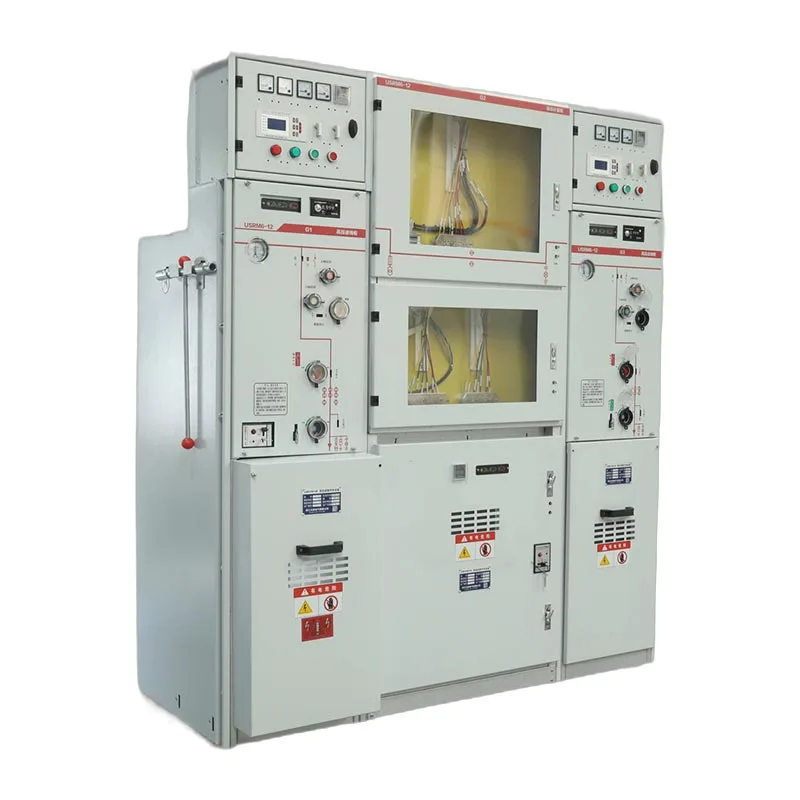

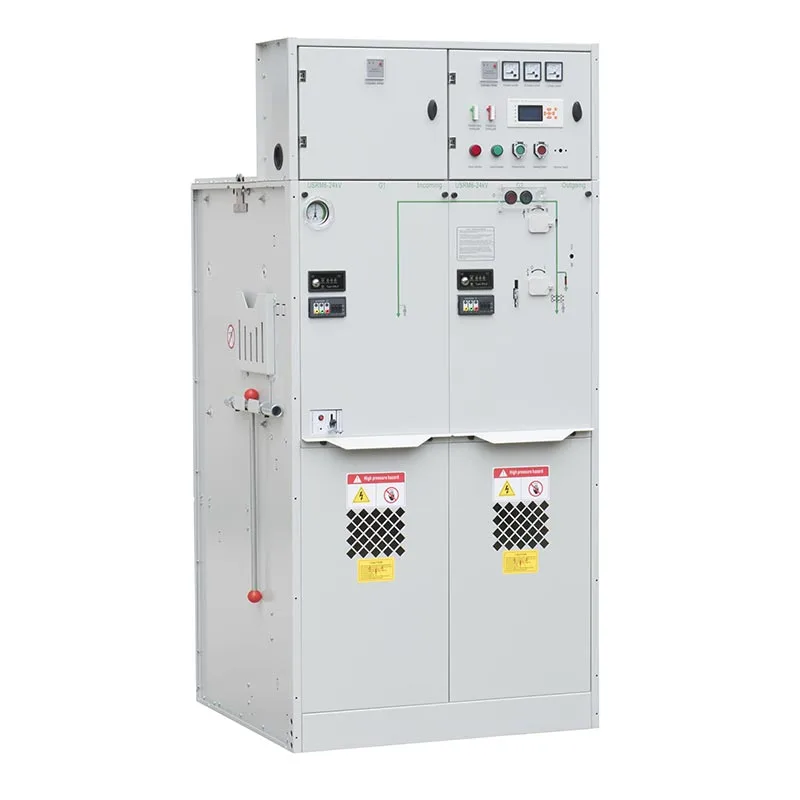

설치 환경에 크게 의존하는 기존 배전반과 달리 Usune 11kv Sf6 Gis Gas는 절연 개폐 장치는 밀봉된 가스실 내부의 주요 전기 구성 요소를 격리합니다. 통합된 기계 연동 시스템은 잘못된 작동을 방지하여 작업자 안전과 장비 신뢰성을 모두 향상시킵니다.
개폐 장치는 변전소, 산업용 배전 시스템, 상업용 건물, 안전성, 신뢰성 및 쉬운 작동이 요구되는 인프라 프로젝트 및 기타 11kV 중전압 애플리케이션 필수.
주요 회로 부품은 밀봉된 SF6 가스 탱크 내부에 밀폐되어 있어 외부에 직접 노출되는 것을 줄입니다. 환경 조건. 이 디자인은 먼지, 습기, 오염 및 오염으로부터 전기 부품을 보호하는 데 도움이 됩니다. 응축으로 인해 장기적인 작동 안정성이 향상됩니다.
또한 밀폐형 구조로 인해 기존의 공기 절연 개폐 장치에 비해 공간 요구 사항이 줄어들어 Usune 11kv Sf6 Gis 가스 절연 개폐 장치는 소형 변전소 및 공간이 제한된 전기실에 적합합니다.
Usune 11kV SF6 GIS는 잘못된 작동을 방지하기 위해 여러 기계적 안전 보호 장치로 설계되었습니다. 모두 스위치는 전용 작동 핸들을 사용하여 작동해야 하며 제어된 스위칭 절차를 보장해야 합니다.
부하 차단 스위치 또는 진공 회로 차단기 및 해당 접지 스위치에는 내부 장치가 장착되어 있습니다. 기계적 연동. 필요한 경우 추가 자물쇠 연동을 적용하여 더 높은 수준을 제공할 수도 있습니다. 유지보수 및 운영 중 보안.
하단 문은 접지 스위치가 닫혀 있고 부하 차단 스위치가 열려 있는 경우에만 열 수 있습니다. 위치로 이동하여 전원이 공급되는 부품에 대한 접근을 방지합니다.
하부 도어가 열린 상태에서는 접지 스위치가 작동되지 않아 불안전한 유지보수 상황을 방지하는 데 도움이 됩니다.
접지 스위치가 닫혀 있으면 부하 차단 스위치를 닫을 수 없으며 접지 스위치를 닫을 수 없습니다. 부하 차단 스위치가 닫혀 있을 때 작동됩니다.
전원 공급 장치 작동을 위해서는 먼저 케이블 수납부 도어를 닫아야 합니다. 그러면 3위치 스위치가 접지 위치에서 격리 위치로, 마지막으로 폐쇄 위치로 작동됩니다.
전원 절연을 위해 3위치 스위치는 닫힘 위치에서 절연 위치로 작동된 다음 접지 위치에 있어야 케이블 구획에 안전하게 접근할 수 있습니다.
| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 |
| 2 | 정격 주파수 | 헤르츠 | 50 | 50 | 50 |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 |
| 4 | 정격절연수준‑1분 주파수내전압‑상간, 접지 | kV | 42/65 | 42/65 | 42/65 |
| 정격절연수준‑1분 주파수 내전압 격리거리 | kV | 48/79 | 48/79 | 48/79 | |
| 정격절연수준‑1분 주파수내전압‑제어 및 보조회로 | kV | 2/2 | 2/2 | 2/2 | |
| 정격절연레벨 - 조명임펄스내전압 - 상간, 접지 | kV | 75/125 | 75/125 | 75/125 | |
| 정격 절연 레벨 - 조명 임펄스 내전압 - 절연 거리 | kV | 85/145 | 85/145 | 85/145 | |
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 |
| 12 | 기계식 수명 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 기계적 수명 - 절연/접지 스위치 | 타임스 | 5000 | 5000 | 5000 | |
| 13 | 회로저항 | μΩ | ≤150 | —— | ≤150 |
| 14 | 정격충전압력(20℃ 게이지압) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 |
| 16 | IP 보호 등급 - 캐비닛 | IP4X | IP4X | IP4X | |
| IP 보호 등급 - 가스 탱크 | IP67 | IP67 | IP67 |
작동 메커니즘은 스프링 충전 기술을 사용하여 안정적인 스위칭 성능을 보장합니다.
부하 차단 스위치-퓨즈 조합 장치 또는 회로 차단기 장치의 경우 전환하기 전에 스프링을 충전해야 합니다. 운영. 완전 충전을 위해 작동 핸들을 시계 방향으로 회전시킨 후 녹색 닫힘 버튼을 누릅니다. 버튼을 눌러 닫기 작업을 완료하세요.
열림 작업은 작동 핸들을 시계 반대 방향으로 돌려서 수행됩니다.
진공 회로 차단기를 사용하는 변압기 보호 애플리케이션에서 회로 차단기는 다음을 통해 트립될 수 있습니다. 비정상적인 상황 발생 시 보호 계전기.
부하 차단 스위치-퓨즈 조합 장치의 경우 부하 차단 스위치는 퓨즈 표시기가 다음 조건에서 작동할 때 작동됩니다. 과전류 또는 단락 조건.
Usune 11kV SF6 GIS 가스 절연 개폐 장치는 다양한 중간 전압 분포에 따라 구성 가능 다음을 포함한 요구 사항:
● 변압기 보호 애플리케이션
● 산업용 피더 시스템
● 링(Ring) 주요 유통망
● 상업용 건물 전력 시스템
● 소형 변전소
밀봉된 SF6 절연 설계와 안정적인 작동 메커니즘으로 인해 장비는 다음과 같은 용도에 적합합니다. 지속적인 작동 및 높은 안전 표준.
Usune 11kv Sf6 Gis 가스 절연 개폐 장치는 편리한 운송 및 현장 설치를 위해 설계되었습니다.
장비에는 크레인 운송을 위한 리프팅 링이 장착되어 있으며 지게차 장비를 사용하여 이동할 수도 있습니다. 다양한 모듈 조합은 프로젝트 중 취급을 단순화하기 위해 실용적인 중량 배열로 설계되었습니다. 설치.
설치 전 고객은 운송 후 다음을 포함하여 장비 상태를 확인해야 합니다.
● 조작 핸들 가용성
● 압력 표시기 상태
● 기계적 기능 작동
● 눈에 보이는 운송 손상
압력 표시기는 시운전 전에 정상적인 녹색 영역 내에 있어야 합니다.
안전하고 안정적인 작동을 위해서는 설치 기초가 다음 요구 사항을 충족해야 합니다.
● 지반 지지력은 최소 500kg/m² 이상이어야 합니다.
● 설치 표면은 평평하고 매끄러워야 합니다.
● 케이블 덕트는 프로젝트 요구사항에 따라 준비되어야 합니다.
● 케이블 덕트는 습기 침투를 방지하기 위해 적절하게 밀봉되어야 합니다.
● 베이스 스틸 채널 치수는 제조업체 도면에 따라 준비되어야 합니다.
적절한 기초 준비는 정확한 설치, 안정적인 케이블 연결 및 장기간의 장비를 보장하는 데 도움이 됩니다. 성능.
| 비교 | 우수네 11kV SF6 GIS | 전통적인 AIS |
| 절연방식 | SF6 가스 절연 밀봉 구조 | 공기 단열 |
| 환경 보호 | 먼지, 습도, 오염에 덜 영향을 받음 | 설치 환경에 따라 더 많이 의존 |
| 안전 | 기계적 연동 및 5가지 안전 보호 기능 | 보호는 작동 절차에 따라 다릅니다. |
| 설치공간 | 컴팩트한 디자인 | 더 큰 여유 공간이 필요함 |
| 유지 | 환경 유지 관리 요구 사항 감소 | 더 많은 환경 보호가 필요합니다 |
| 작업 | 제어된 스위칭 순서 | 운영자 경험에 대한 의존도가 높아짐 |
고객은 안전한 스위칭과 제한된 산업용 배전 시스템에 Usune 11kV SF6 GIS를 사용했습니다. 설치 공간이 주요 관심사였습니다. 설치 후 고객은 컴팩트한 캐비닛 구조와 일상적인 스위칭 작업을 보다 효과적으로 제어하고 잘못된 오류의 위험을 줄이는 기계적 연동 운영.
변압기 보호 애플리케이션의 경우 고객은 다음과 같은 진공 회로 차단기 구성을 선택했습니다. 릴레이 기반 보호. 고객은 자동 트립 기능과 명확한 작동 순서가 다음과 같은 경우에 유용하다고 생각했습니다. 일상적인 작동을 단순화하면서 비정상적인 전류 조건에 대응합니다.
현장 운영 중 고객은 특히 5가지 안전 인터록 시스템을 높이 평가했습니다. 사이에 필요한 순서 케이블 도어, 접지 스위치 및 부하 차단 스위치를 통해 유지 관리 절차가 보다 명확해지고 위험을 방지하는 데 도움이 되었습니다. 케이블 수납공간에 접근합니다.
절강우수네전기(주) ISO 9001 품질에 따라 포괄적인 관리 시스템을 구축했습니다. 경영 시스템, ISO 14001 환경 경영 시스템 및 ISO 45001 산업 보건 및 안전 관리 시스템.
국제 시장 요구 사항을 충족하기 위해 Usune 중전압 개폐 장치 제품은 관련 IEC 및 GB를 통과했습니다. 표준 형식 테스트 및 해당 제품은 CE 인증을 획득했습니다. 엄격한 품질 관리가 구현됩니다. 제조, 검사 및 테스트 프로세스 전반에 걸쳐 글로벌 배전을 위한 안정적인 성능을 보장합니다. 응용 프로그램.
기계적 연동은 부하 차단 스위치, 회로 차단기 및 사이의 잘못된 스위칭 순서를 방지합니다. 접지 스위치. 이는 작동 및 유지 관리 중에 작업자와 장비를 보호하는 데 도움이 됩니다.
설치 전 고객은 운송상태, 압력표시기 상태, 작동손잡이 등을 확인하시기 바랍니다. 가용성 및 기계적 작동 성능. 손상이나 누락된 부품이 있으면 즉시 보고해야 합니다.
변전소, 산업 플랜트, 상업 시설, 인프라 프로젝트 및 안정적이고 안전한 작동이 필요한 기타 11kV 중전압 배전 시스템.
Usune은 SF6 가스 절연 기술, 기계적 안전 연동, 안정적인 작동 메커니즘 및 엄격한 품질 관리를 통해 최신 11kV 중전압 배전 네트워크에 안전하고 컴팩트한 솔루션을 제공합니다.
