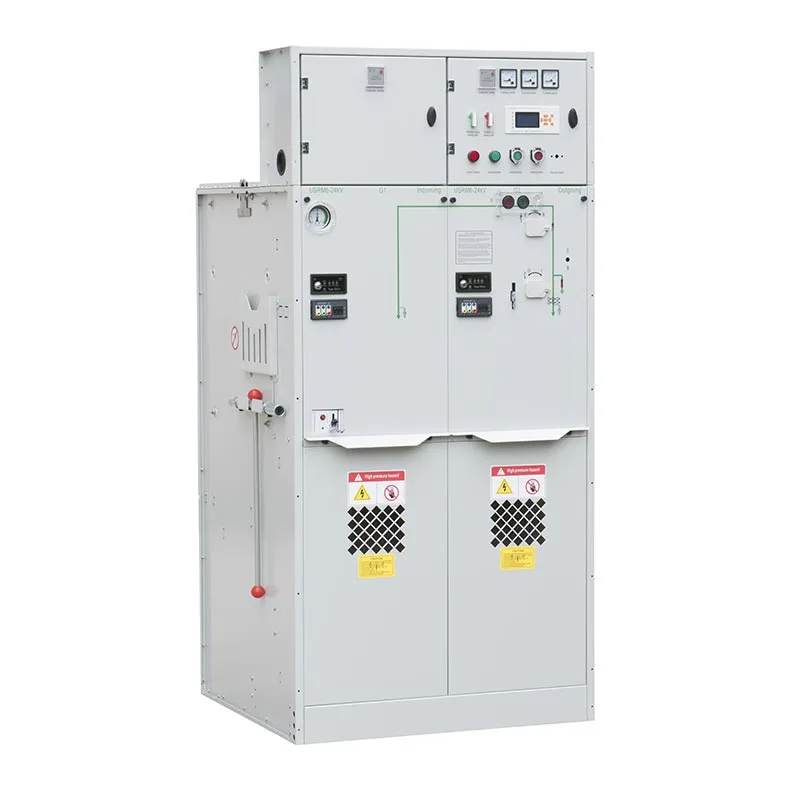

완전히 절연되고 밀폐된 기본 회로, IP67 스테인리스 스틸 가스 탱크, 확장 가능한 버스바 시스템 및 신뢰할 수 있는 작동 메커니즘인 Usune 630A 가스 절연 개폐 장치는 산업 플랜트, 변압기에 적합합니다. 소형 설치, 안전이 요구되는 변전소, 링 메인 네트워크, 상업 시설 및 인프라 프로젝트 장기적인 신뢰성이 중요합니다.

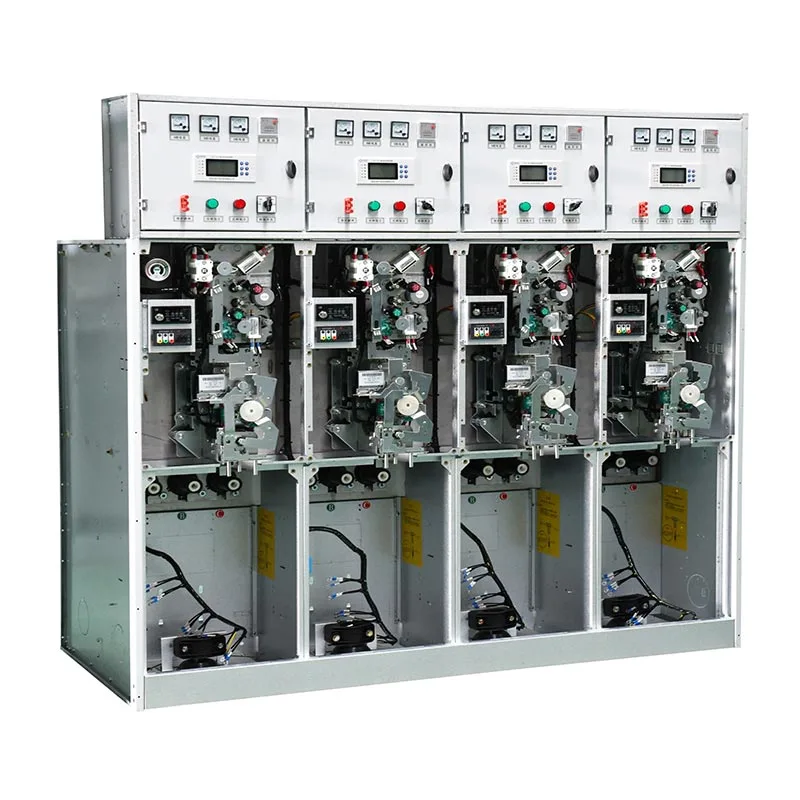

다양한 배전 프로젝트에는 다양한 스위칭, 보호 및 측정 기능이 필요합니다. USRM6 시리즈를 사용하면 실제 네트워크 설계에 따라 C, F, V, M 및 PT 모듈을 결합할 수 있습니다. 최대 6개 표준 기능 장치는 하나의 SF6 절연 가스 탱크에 통합될 수 있으며, 확장 가능한 장치는 다음을 통해 연결할 수 있습니다. 완전히 절연되고 밀폐된 버스바 커넥터.
630A 구성은 더 높은 전류 전달이 필요한 중전압 배전 시스템용으로 설계되었습니다. 능력. 들어오고 나가는 피더, 변압기 연결, 링 네트워크 및 기타에 대해 구성할 수 있습니다. 고객의 전기 시스템에 따른 배전 배치.
메인 버스바와 기본 스위칭 구성품은 IP67 등급의 스테인리스강 용접 가스 탱크 내부에 들어있습니다. 보호. 이 구조는 내부 전기 부품을 먼지, 물 유입, 결로 및 습기로부터 격리하는 데 도움이 됩니다. 다른 외부 환경 영향을 최소화하여 스위치기어를 까다로운 설치 환경에 적합하게 만듭니다.
1차 회로는 가스 탱크 내부에 둘러싸여 있으며 절연 부싱을 통해 외부 회로와 연결됩니다. 완전히 절연된 분리형 커넥터로 전원이 공급되는 구성 요소에 대한 직접적인 노출을 줄입니다. 시스템은 또한 압력 방출 장치, 압력 배출 채널 및 기계적 연동 시스템을 통합하여 압력 감소에 도움을 줍니다. 작동 위험을 방지하고 잘못된 스위칭 작동을 방지합니다.
Usune은 USRM6 시리즈용 스프링 작동 메커니즘을 독립적으로 개발하고 설계합니다. 메커니즘은 기계적 일관성을 향상시키기 위해 설계, 제조 및 시운전 프로세스를 통해 제어됩니다. 작동 안정성과 장기적인 신뢰성.
C 장치는 부하 전환 및 분배 제어용으로 설계되었습니다. 들어오고 나가는 지류에 적합합니다. 안정적인 부하 전환이 필요한 애플리케이션 및 링 네트워크 시스템.
F 장치는 부하 차단 스위치와 퓨즈를 결합하여 스위칭 및 보호 기능을 제공합니다. 특히 소형 보호 장비가 필요한 변압기 피더 애플리케이션에 적합합니다.
V 장치는 포괄적인 스위칭 및 보호 기능이 필요한 애플리케이션을 위해 회로 차단기를 사용합니다. 그것은 회로 차단 및 보호 조정이 중요한 피더 및 배전 지점에 적합합니다.
M 장치는 전기 측정 및 계량 요구 사항에 대한 전용 구성을 제공합니다. 그럴 수 있다 다른 기능 모듈과 통합되어 완전한 고압 배전 시스템을 구축합니다.
PT 장치는 부스바 전압 측정 및 관련 모니터링 요구 사항을 위해 설계되었습니다. 그것은 다음과 결합될 수 있다 전기 시스템 설계에 따른 다른 모듈.
| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 |
| 2 | 정격 주파수 | 헤르츠 | 50 | 50 | 50 |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 |
| 4 | 정격절연수준‑1분 주파수내전압‑상간, 접지 | kV | 42/65 | 42/65 | 42/65 |
| 정격절연수준‑1분 주파수 내전압 격리거리 | kV | 48/79 | 48/79 | 48/79 | |
| 정격절연수준‑1분 주파수내전압‑제어 및 보조회로 | kV | 2/2 | 2/2 | 2/2 | |
| 정격절연레벨 - 조명임펄스내전압 - 상간, 접지 | kV | 75/125 | 75/125 | 75/125 | |
| 정격 절연 레벨 - 조명 임펄스 내전압 - 절연 거리 | kV | 85/145 | 85/145 | 85/145 | |
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 |
| 12 | 기계식 수명 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 기계적 수명 - 절연/접지 스위치 | 타임스 | 5000 | 5000 | 5000 | |
| 13 | 회로저항 | μΩ | ≤150 | —— | ≤150 |
| 14 | 정격충전압력(20℃ 게이지압) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 |
| 16 | IP 보호 등급 - 캐비닛 | IP4X | IP4X | IP4X | |
| IP 보호 등급 - 가스 탱크 | IP67 | IP67 | IP67 |
USRM6 시리즈의 가장 큰 장점은 다양한 유통 네트워크 구조에 적응할 수 있다는 것입니다. 고객 부하 스위칭에는 C 단위, 변압기 보호에는 F 단위, 회로 차단기 보호에는 V 단위를 사용할 수 있습니다. 미터링 및 전압 측정이 필요한 경우 M 또는 PT 장치가 필요합니다.
링 메인 네트워크 애플리케이션의 경우 다양한 모듈을 결합하여 링 메인 캐비닛을 형성할 수 있습니다. 향후 확장시 완전히 절연되고 밀폐된 버스바 커넥터를 사용하면 구성 요소를 변경하지 않고도 추가 장치를 연결할 수 있습니다. 기본 개폐기 플랫폼.
스테인리스 스틸 가스 탱크는 IP67 보호 기능을 제공하여 먼지와 물이 기본 탱크로 유입되는 것을 방지합니다. 장비실. 밀폐된 구조는 또한 홍수 및 응결로부터 단시간 보호 기능을 제공합니다.
이 디자인은 산업 플랜트, 지하 변전소 및 습기, 먼지 또는 습기가 많은 기타 장소에 유용합니다. 환경 오염은 기존 전기 장비에 영향을 미칠 수 있습니다.
| 주요 고려사항 | Usune 630A 가스 절연 개폐 장치 | 기존의 공기 절연 개폐 장치 |
| 1차 회로 | 가스 탱크에 완전히 밀폐되어 있음 | 주변 환경에 더 많이 노출됨 |
| 보호 | IP67 가스 탱크 | 설치 조건에 따라 더 많이 좌우됨 |
| 구성 | C/F/V/M/PT 모듈러 조합 | 일반적으로 고정 캐비닛 구성 |
| 확장 | 확장 가능한 절연 버스바 연결 | 추가 설치 공간이 필요할 수 있음 |
| 설치 | 컴팩트한 구조 | 일반적으로 더 큰 여유 공간이 필요합니다. |
| 환경 적응성 | 먼지와 습기의 영향 감소 | 주변 조건에 더 의존 |
| 안전 | 밀폐형 1차 회로 및 기계적 인터록 | 보호는 장비 구조에 따라 다릅니다. |
여러 피더와 변압기 연결이 있는 공장의 경우 고객은 다음에 따라 C, F 및 V 장치를 결합할 수 있습니다. 다양한 회로 기능. 모듈형 구조는 시스템 구성을 단순화하는 동시에 밀폐된 기본 회로는 산업 환경에서 안정적인 작동을 지원합니다.
설치 공간이 제한된 경우 컴팩트한 가스 절연 구조로 스위칭, 보호 및 계량이 가능합니다. 더 작은 설치 공간에 기능을 통합할 수 있습니다. 프로젝트에 전용이 필요한 경우 M 및 PT 장치를 추가할 수 있습니다. 측정 기능.
링 네트워크 애플리케이션의 경우 여러 기능 모듈을 결합하여 링 메인 캐비닛을 형성할 수 있습니다. 는 확장형 부스바 시스템은 배전망에 향후 확장이 필요할 때 추가적인 유연성을 제공합니다.
한 제조 고객이 중전압 배전 업그레이드를 위해 Usune 630A 가스 절연 개폐 장치를 선택했습니다. 는 고객은 컴팩트한 설치, 안정적인 작동 및 향후 확장에 중점을 두었습니다. 신청 후 고객은 시스템 통합을 단순화하고 공간을 개선한 모듈식 C/F/V/M/PT 구성을 높이 평가했습니다. 활용.
링 메인 배전 프로젝트의 경우 고객은 유연한 스위칭 및 보호 기능을 요구했습니다. USRM6 시리즈는 확장 가능한 모듈 조합과 절연 버스바 연결을 통해 요구 사항을 충족했습니다. 고객 안정적인 동작과 컴팩트한 디자인, 편리한 시스템 확장성을 인정받았습니다.
습도가 높은 환경에서 작업하는 고객이 IP67 때문에 Usune 가스 절연 개폐 장치를 선택했습니다. 밀폐형 가스 탱크 디자인. 고객은 습기, 결로 및 외부로부터의 향상된 보호 기능을 높이 평가했습니다. 오염으로 인해 유지 관리 요구 사항이 줄어듭니다.
절강우수네전기(주) ISO 9001 품질 경영 시스템(ISO)에 따라 경영 시스템을 확립했습니다. 14001 환경 관리 시스템 및 ISO 45001 산업 보건 및 안전 관리 시스템.
다양한 국제 시장 요구 사항을 충족하기 위해 Usune 중전압 개폐기 제품은 관련 규정을 거쳤습니다. IEC 및 GB 표준 유형 테스트를 통해 해당 제품이 CE 인증을 획득했습니다. 이러한 인증과 품질 관리 시스템은 일관된 제조 품질을 지원하고 기술 과정에서 고객에게 문서를 제공합니다. 평가 및 프로젝트 조달.
절강우수네전기(주) 모듈식 스위치기어 설계, 완전 밀폐형 IP67 가스 절연, 유연성을 결합합니다. 기능적 구성 및 품질 관리를 통해 안정적인 고압 배전 솔루션을 제공합니다.
630A 전기 패널 가스 절연 개폐 장치를 구매하는 고객을 위해 Usune은 적합한 구성을 제공할 수 있습니다. 스위칭 기능, 보호 요구 사항, 계량 요구 사항, 부스바 배열 및 설치에 따라 조건. 이를 통해 고객은 실제 전력을 중심으로 콤팩트하고 유연한 스위치기어 시스템을 구축할 수 있습니다. 배포 요구 사항.
630A는 스위치기어의 정격 전류 구성을 나타냅니다. 실제 작동 전류, 전압 레벨 및 전기 구성은 고객의 배전 시스템 및 프로젝트에 따라 선택되어야 합니다. 요구 사항.
시스템은 C 부하 차단 스위치 유닛, F 부하 차단 스위치 + 퓨즈 조합 유닛, V 회로 차단기 유닛, M을 지원합니다. 계량 장치 및 PT 버스바 PT 장치. 이 모듈은 필요한 전력 분배에 따라 결합될 수 있습니다. 기능.
하나의 SF6 절연 가스 탱크 내에 최대 6개의 표준 모듈 장치를 구성할 수 있습니다. 확장 가능한 구성도 가능합니다. 완전히 절연되고 밀폐된 버스바 커넥터를 통해 사용할 수 있습니다.
가스 탱크에는 IP67 보호 등급이 있어 먼지, 물 유입, 결로 및 단시간 홍수 조건.
