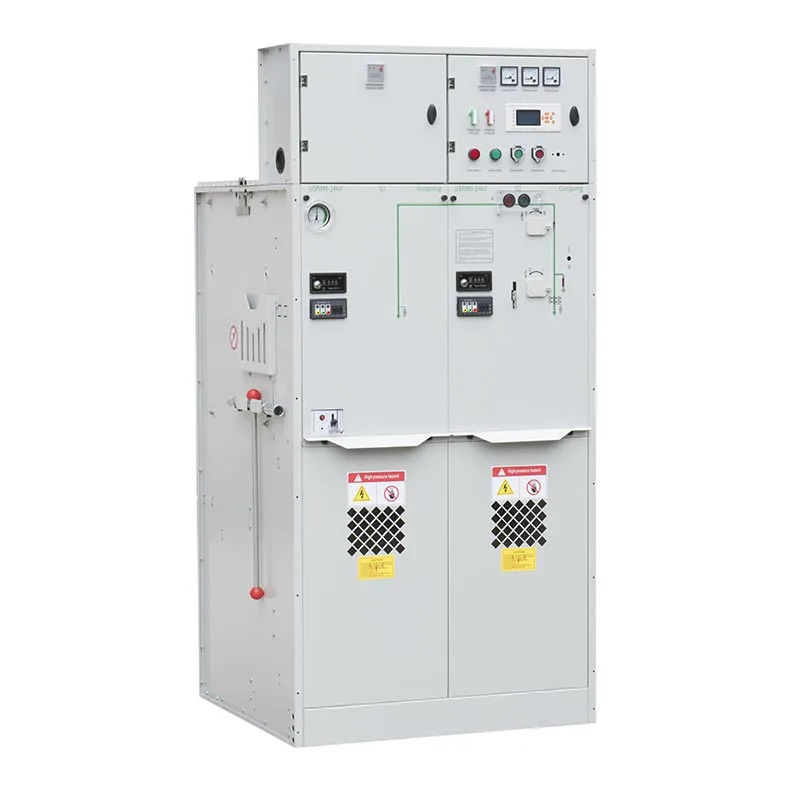

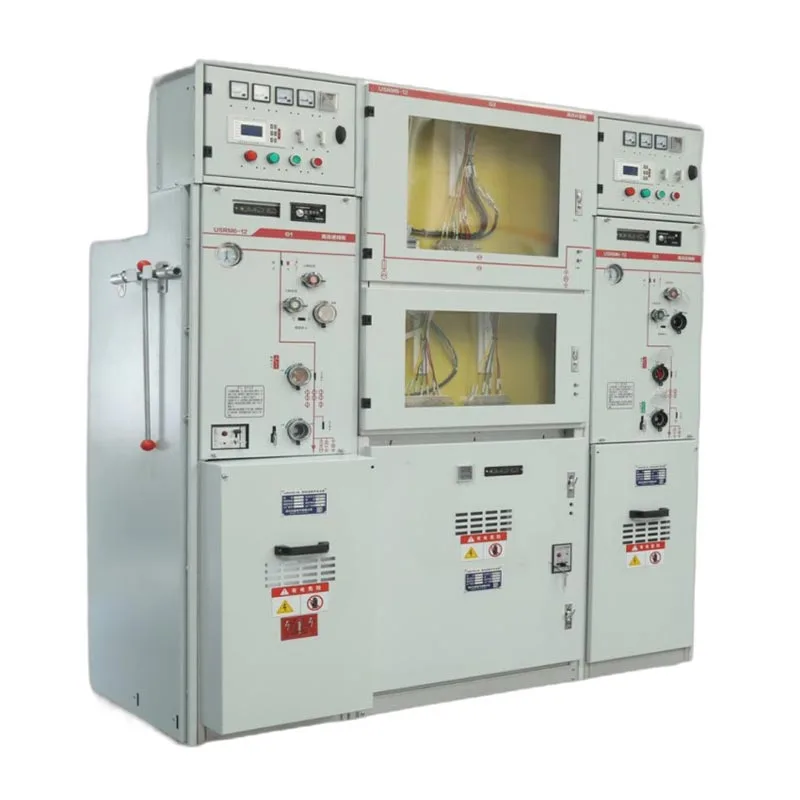

22kV SF6 GIS RMU Ring Main Unit Switchgear 구매자의 경우 주요 고려 사항은 스위칭 성능뿐만 아니라 또한 결함을 얼마나 빨리 찾을 수 있는지, 작업자가 장비에 얼마나 안전하게 접근할 수 있는지, 유지 관리 비용이 얼마나 되는지 등을 포함합니다. 서비스 수명 내내 필요합니다. Usune은 고전압 실시간 표시, 오류를 통해 이러한 요구 사항을 해결합니다. 표시기, 마이크로컴퓨터 보호 및 압력 밀봉 가스 시스템.
RMU에는 위상 간 및 위상 대 접지 오류에 대한 오류 표시기가 장착될 수 있습니다. 일단 결함이 발생하면, 표시기는 작업자가 영향을 받은 부분을 식별하고 결함 지점을 찾는 데 도움이 되는 경보를 제공합니다. 더 효율적으로.
모니터링 센터에 연결된 배전망의 경우 오류 정보를 모니터링 센터로 전송할 수도 있습니다. 모니터링 서버를 통해 제어실에서 의존하지 않고도 결함 영역과 특정 위치를 식별할 수 있습니다. 전적으로 수동 검사에 의존합니다.
고전압 실시간 표시 장치는 기본 회로가 작동 중인지 확인하기 위한 시각적 알림을 제공합니다. 활력이 넘쳤습니다. 또한 작업자가 작동 전에 전기 상태를 확인할 수 있도록 위상 검증도 지원합니다.
전기 연동 연결 및 관련 자기 잠금 장치는 케이블 수납 공간 도어가 파손되는 것을 방지할 수 있습니다. 들어오는 케이블에 전원이 공급되는 동안 열리므로 유지 관리 중에 추가 보호 계층을 제공합니다.
옵션인 마이크로컴퓨터 보호, 측정 및 제어 장치는 기존 전자기 릴레이를 대체합니다. 디지털 모니터링 기술로 보호합니다. 라인, 배전 변압기 및 기타 기본에 사용할 수 있습니다. 장비.
시스템은 전류 및 전압 보호, 측정, 경보 및 제어 기능을 통합하여 지원합니다. 지능형 전력 관리 및 고객 모니터링 네트워크와의 통신.
| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 |
| 2 | 정격 주파수 | 헤르츠 | 50 | 50 | 50 |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 |
| 4 | 정격절연수준‑1분 주파수내전압‑상간, 접지 | kV | 42/65 | 42/65 | 42/65 |
| 정격절연수준‑1분 주파수 내전압 격리거리 | kV | 48/79 | 48/79 | 48/79 | |
| 정격절연수준‑1분 주파수내전압‑제어 및 보조회로 | kV | 2/2 | 2/2 | 2/2 | |
| 정격절연레벨 - 조명임펄스내전압 - 상간, 접지 | kV | 75/125 | 75/125 | 75/125 | |
| 정격 절연 레벨 - 조명 임펄스 내전압 - 절연 거리 | kV | 85/145 | 85/145 | 85/145 | |
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 |
| 12 | 기계식 수명 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 기계적 수명 - 절연/접지 스위치 | 타임스 | 5000 | 5000 | 5000 | |
| 13 | 회로저항 | μΩ | ≤150 | —— | ≤150 |
| 14 | 정격충전압력(20℃ 게이지압) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 |
| 16 | IP 보호 등급 - 캐비닛 | IP4X | IP4X | IP4X | |
| IP 보호 등급 - 가스 탱크 | IP67 | IP67 | IP67 |
위상 간 또는 위상과 접지 사이에 단락이 발생하면 오류 표시기가 알람을 제공합니다. 표시. 유지보수 담당자는 신호를 사용하여 영향을 받은 피더를 식별하고 결함 범위를 좁힐 수 있습니다. 위치.
중앙 집중식 모니터링이 필요한 프로젝트의 경우 오류 정보를 모니터링 센터로 전송할 수 있습니다. 는 모니터링 컴퓨터는 해당 오류 섹션과 위치를 표시하여 유지 관리 팀이 오류를 줄이는 데 도움이 됩니다. 결함 검색 시간을 단축하고 전력을 보다 효율적으로 복원합니다.
SF6 캐비닛의 주요 구성 요소는 밀폐형 시스템으로 설계되었으며 일반적으로 루틴이 필요하지 않습니다. 정상적인 작동 조건에서 지정된 서비스 수명 동안 유지 관리.
가스 탱크는 스테인레스 스틸로 제작되어 장기간 내식성을 제공합니다. 기계적 작동 부품은 가스 탱크 외부에 위치하여 검사, 작동 및 부품 교체가 가능합니다. 서비스가 필요할 때 더욱 편리합니다.
극심한 먼지, 모래 또는 오염에 노출된 설치의 경우 기계 회전 부품 및 윤활 조건을 권장합니다.
USRM6 시리즈는 압력 밀봉형 가스 시스템을 사용하므로 일반 환경에서는 특별한 가스 검사가 필요하지 않습니다. 작동 조건.
작동 전 압력계를 점검해야 합니다. 정상적인 조건에서 압력 표시기는 다음과 같습니다. 녹색 운영 영역 내에 있어야 합니다. 기준 압력은 0.14 MPa이며, 가스 압력은 이상으로 유지됩니다. 지정된 밀봉 조건에서 20°C에서 0.135MPa.
연간 예상 가스 누출률은 0.1% 미만으로 장기적인 가스 밀봉 성능을 지원합니다.
22kv Sf6 Gis Rmu 링 메인 유닛 개폐 장치는 IEC 298 요구 사항을 참조하여 개발되었습니다. 정상적인 작동 조건에서 30년 이상의 서비스 수명.
밀폐형 스위치 설계는 예상 서비스 기간 동안 가스 밀봉을 유지하는 데 도움이 되므로 가스 관련 유지보수를 자주 수행하고 고객이 장기적인 운영 비용을 관리할 수 있도록 지원합니다.
| 주요 고려사항 | 우수네 22kV SF6 GIS RMU | 기존 RMU |
| 격리 | SF6 가스 절연 | 장비 설계에 따라 다름 |
| 결함 감지 | 선택적인 로컬 및 원격 오류 표시 | 종종 수동 검사에 더 의존함 |
| 모니터링 | 디지털 보호 및 통신 가능 | 별도의 모니터링 장비가 필요할 수 있음 |
| 안전 | 실시간 표시 및 전기/자기 연동 | 구성에 따라 다름 |
| 유지 | 유지 관리 요구 사항이 낮은 밀폐형 기본 시스템 | 유지 관리 요구 사항은 다양합니다. |
| 가스 탱크 | 스테인레스 스틸 밀폐형 탱크 | 공사에 따라 다름 |
| 서비스 수명 | 정상적인 조건에서 30년 이상 동안 설계됨 | 제품 설계 및 유지 관리에 따라 다름 |
Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear는 여러 산업 유통 네트워크에 적합합니다. 피더에는 안정적인 스위칭과 빠른 오류 위치 파악이 필요합니다. 오류 표시기와 디지털 보호 장치가 도움이 될 수 있습니다. 유지 관리 팀은 비정상적인 부분을 보다 효율적으로 식별합니다.
RMU는 배전 변압기용 마이크로컴퓨터 보호 및 측정 기능으로 구성될 수 있습니다. 고압 네트워크 내에서 전류 및 전압 모니터링, 경보 및 보호 기능을 제공합니다.
지능형 배전 시스템을 개발하는 고객을 위해 RMU는 보호, 측정, 오류를 연결할 수 있습니다. 원격 결함 식별을 지원하는 중앙 모니터링 시스템에 대한 표시 및 통신 기능 보다 효율적인 네트워크 관리.
고객은 여러 산업 링 네트워크에 Usune 22kv Sf6 Gis Rmu 링 메인 유닛 개폐 장치를 사용했습니다. 들어오고 나가는 피더. 시운전 중에 고객은 운영자가 신속하게 작업을 수행할 수 있는지 여부에 중점을 두었습니다. 상간 또는 상지간 결함이 발생했을 때 영향을 받은 피더를 식별합니다. 통합 오류 표시기 로컬 경보 정보를 제공하여 유지보수 담당자가 작업을 수행하기 전에 결함 부분을 좁힐 수 있도록 도와줍니다. 현장검사.
변압기 배전 애플리케이션의 경우 고객은 마이크로컴퓨터 보호 기능이 있는 RMU를 선택했으며 제어 장치. 시스템은 보호 및 경보와 함께 디지털 전류 및 전압 모니터링을 제공했습니다. 기능. 고객은 변압기 작동 조건을 모니터링하는 데 이 구성이 더 편리하다고 생각했습니다. 기존 릴레이 보호에만 의존하는 것보다
중앙 집중식 배전 모니터링이 필요한 고객은 RMU의 오류 표시와 디지털 보호를 연결했습니다. 모니터링 센터의 기능을 수행합니다. 오류 신호가 생성되면 모니터링 화면에서 오류를 식별할 수 있습니다. 해당 결함 섹션을 통해 운영 팀은 현장 검사가 필요한 위치를 결정할 수 있습니다. 문제 해결 효율성을 향상시킵니다.
정상적인 서비스 조건에서 RMU를 작동하는 고객의 경우 밀봉된 SF6 가스 탱크는 일상적인 내부 유지 관리. 고객은 또한 외부 기계 작동 구성 요소를 중요하게 생각합니다. 유지보수가 필요할 때 더욱 편리하게 검사하거나 교체할 수 있습니다.
절강우수네전기(주) ISO 9001 품질 경영 시스템(ISO)에 따라 경영 시스템을 확립했습니다. 14001 환경 관리 시스템 및 ISO 45001 산업 보건 및 안전 관리 시스템.
다양한 국제 시장 요구 사항을 충족하기 위해 Usune 중전압 개폐기 제품은 관련 규정을 거쳤습니다. IEC 및 GB 표준 유형 테스트를 통해 해당 제품이 CE 인증을 획득했습니다. 이러한 시스템은 일관된 지원을 제공합니다. 고압 배전 프로젝트를 위한 제조 품질, 제품 테스트 및 기술 준수.
예. RMU에는 위상 간 및 위상 대 접지 오류를 감지할 수 있는 오류 표시기가 장착될 수 있습니다. 그리고 지역 경보 표시를 제공합니다.
예. 해당 통신 및 모니터링 시스템을 갖춘 경우 장애 정보 전송 가능 모니터링 센터로 이동하여 영향을 받은 부분과 결함 위치를 표시할 수 있습니다.
정상적인 작동 조건에서 압력 밀봉 시스템에는 특별한 정기 가스 검사가 필요하지 않습니다. 는 압력 게이지는 작동 전에 점검해야 하며 정상적인 조건에서는 녹색 영역 내에 있어야 합니다.
USRM6 시리즈는 정상적인 작동 조건에서 30년 이상의 서비스 수명을 제공하도록 설계되었습니다. 연간 예상 가스 누출률은 0.1% 미만입니다.
Usune은 SF6 밀봉 절연, 결함 표시, 충전부 표시, 안전 연동, 디지털을 결합합니다. 하나의 중전압 RMU 솔루션으로 보호 및 유지 관리가 적은 작동을 제공하므로 최신 링에 적합합니다. 네트워크 및 지능형 배포 애플리케이션.
