분리 스위치 12kv 10kv 1000a 1250a

Usune 단로기 스위치 12kV 10kV 1000A 1250A는 회사가 다음 요구 사항에 중점을 두고 개발한 핵심 제품입니다. 산업용 고전압 배전. 발전기 콘센트 및 고전압용으로 특별히 설계되었습니다. 10kV 및 12kV 전압 레벨에 적응하고 1000A 및 1000A의 주류 전류 사양을 포괄하는 시스템 1250A.

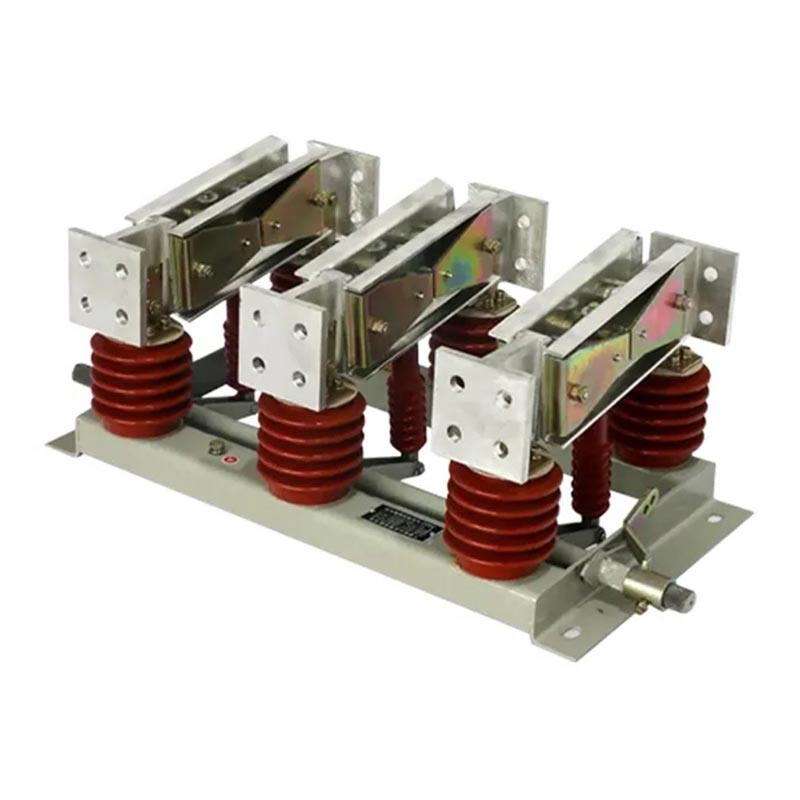

12kV/10kV/1000A/1250A 단로 스위치는 3개의 독립적인 단극 장치로 구성되며 유연성도 있습니다. 3극 통합 고전압 전기 장치로 구성됩니다. 컴팩트한 구조로 되어 있어 편리합니다. 작동 및 안정적인 절연. 자체 개발한 주력 제품으로 절연, 접지, 다양한 작동 조건에서의 오염 방지 요구 사항. 그것은 아래에서 안정적인 회로 스위칭을 달성합니다. 무부하 조건에서 명확하게 눈에 띄는 절연 브레이크를 형성하여 유지 보수 인력의 안전을 보장합니다. 소스.

핵심 장점

1. 앞선 기술과 안정적인 성능

- 국내 최신 고전압 전기 기술을 집약하여 도전성 회로 및 절연성을 최적화 설계하고 접촉 저항을 줄이며 고전류 운반 용량을 향상시킵니다.
- 옵션으로 접지 스위치(D) 및 오염 방지(W) 유형을 사용하여 실내(N) 및 실외 구성을 지원합니다. 복잡한 작동 조건에 적응하기 위해;
- 고강도 단열재와 녹에 강한 금속부품을 사용하여 노화와 부식에 강하며, 서비스 수명 연장.

2. 규정을 준수하고 인증되었으며 안전하고 신뢰할 수 있습니다.

- GB 1985-2014 "고전압 AC 차단 스위치 및 접지 스위치"
- GB/T 11022-2011 "고전압 개폐 장치 및 제어 장비 표준에 대한 공통 기술 요구 사항"
- DL/T 486-2010 "고전압 AC 차단 스위치 및 접지 스위치 주문을 위한 기술 조건"
- DL/T 593-2006 "고전압 개폐 장치 및 제어 장비에 대한 기술 요구 사항"

3. 강력한 적응성과 광범위한 적용 범위

- 전압/전류 사양: 10kV, 12kV; 1000A, 1250A, 2000A-10000A 고전류 모델로 확장 가능;

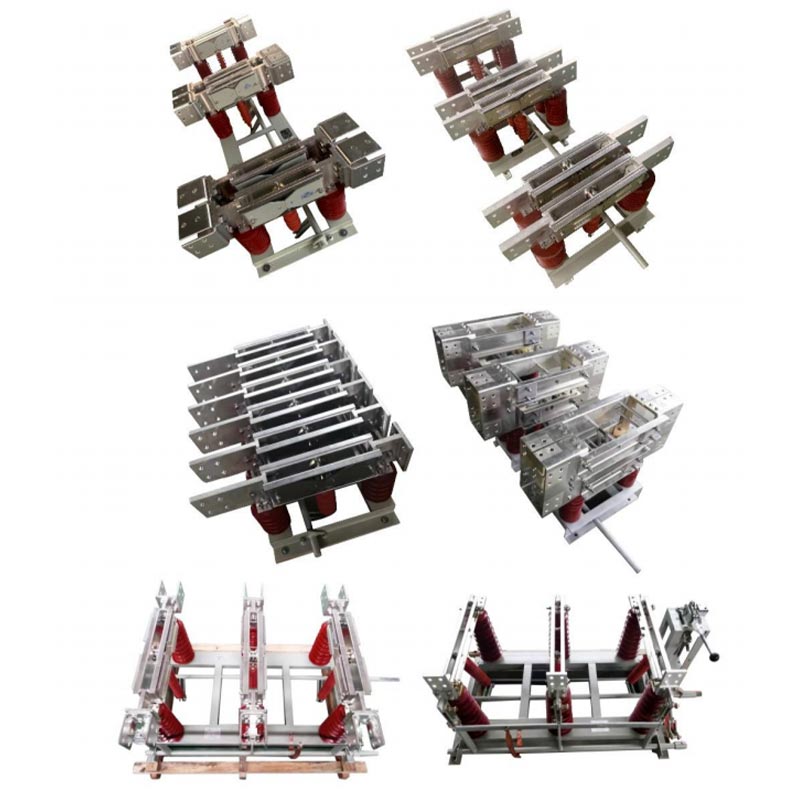

- 사용 가능한 유형: 비접지, 단일 접지, 벽 관통형, 다양한 설치 요구 사항 충족
- 환경 내성: -50℃ ~ +50℃, 고도 2000m 이하의 넓은 작동 온도 범위(사용자 정의 가능) 2500m 이상의 고도), 진도 8, 20mm에 대한 내진성... 결빙 방지, Class III 및 IV에 적합 오염 지역.

기술적인 매개변수

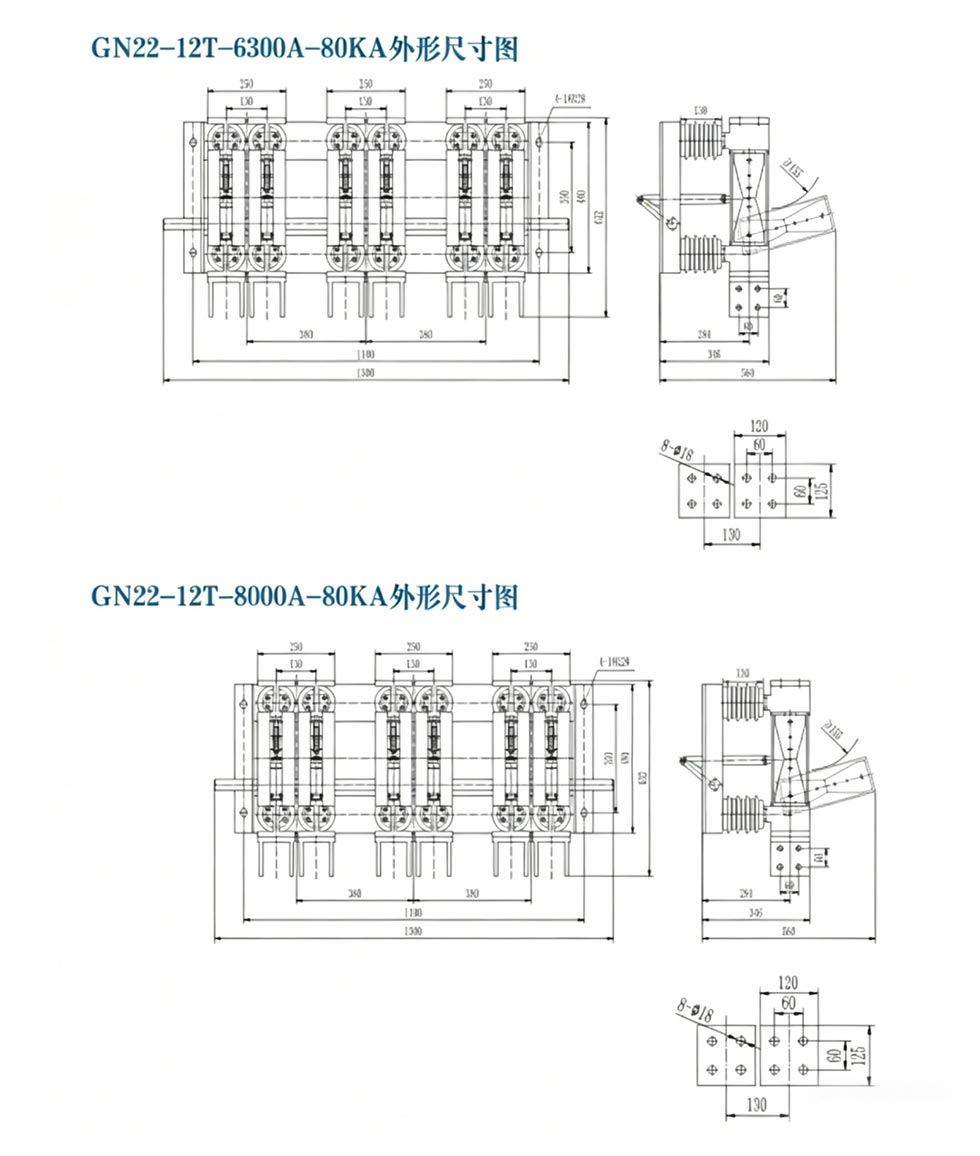

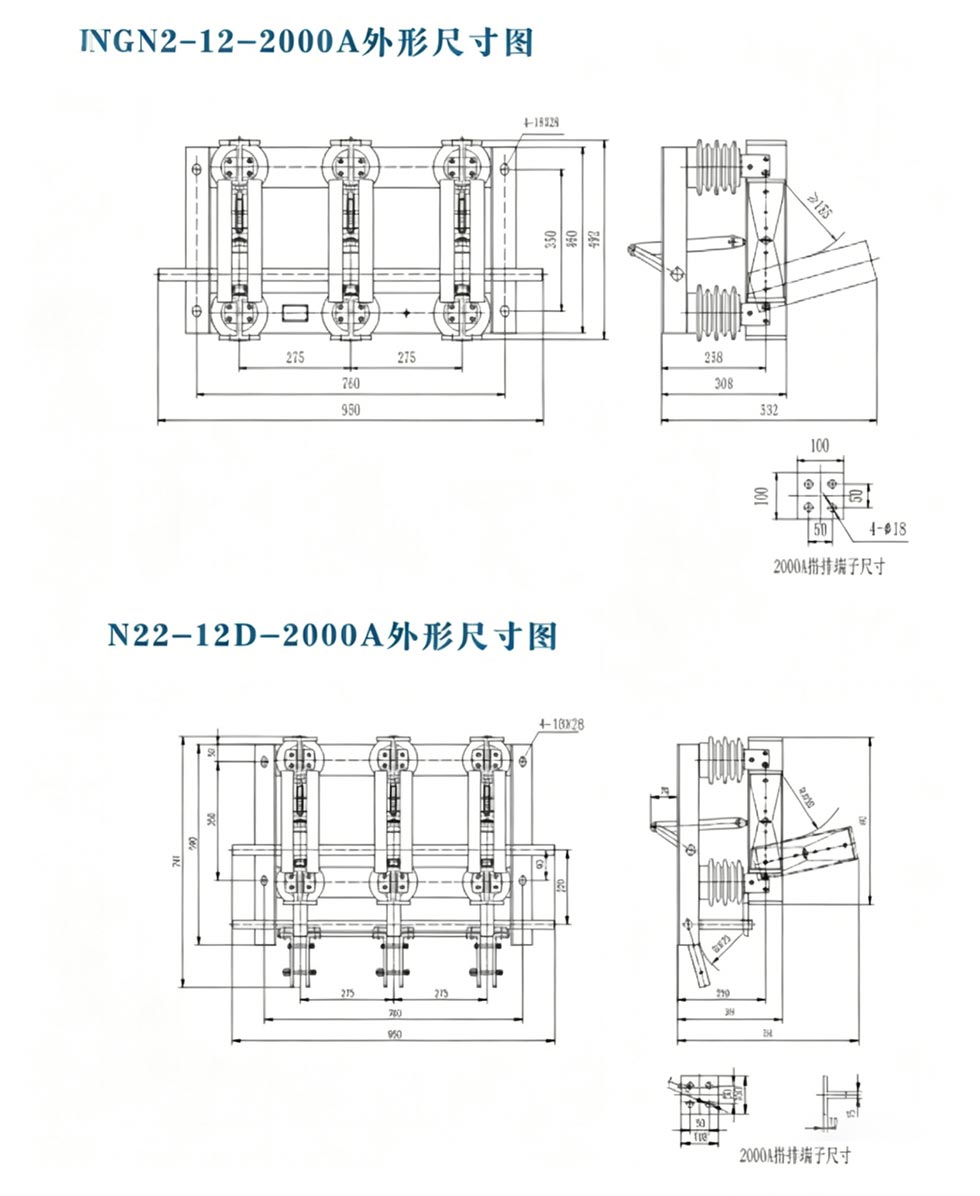

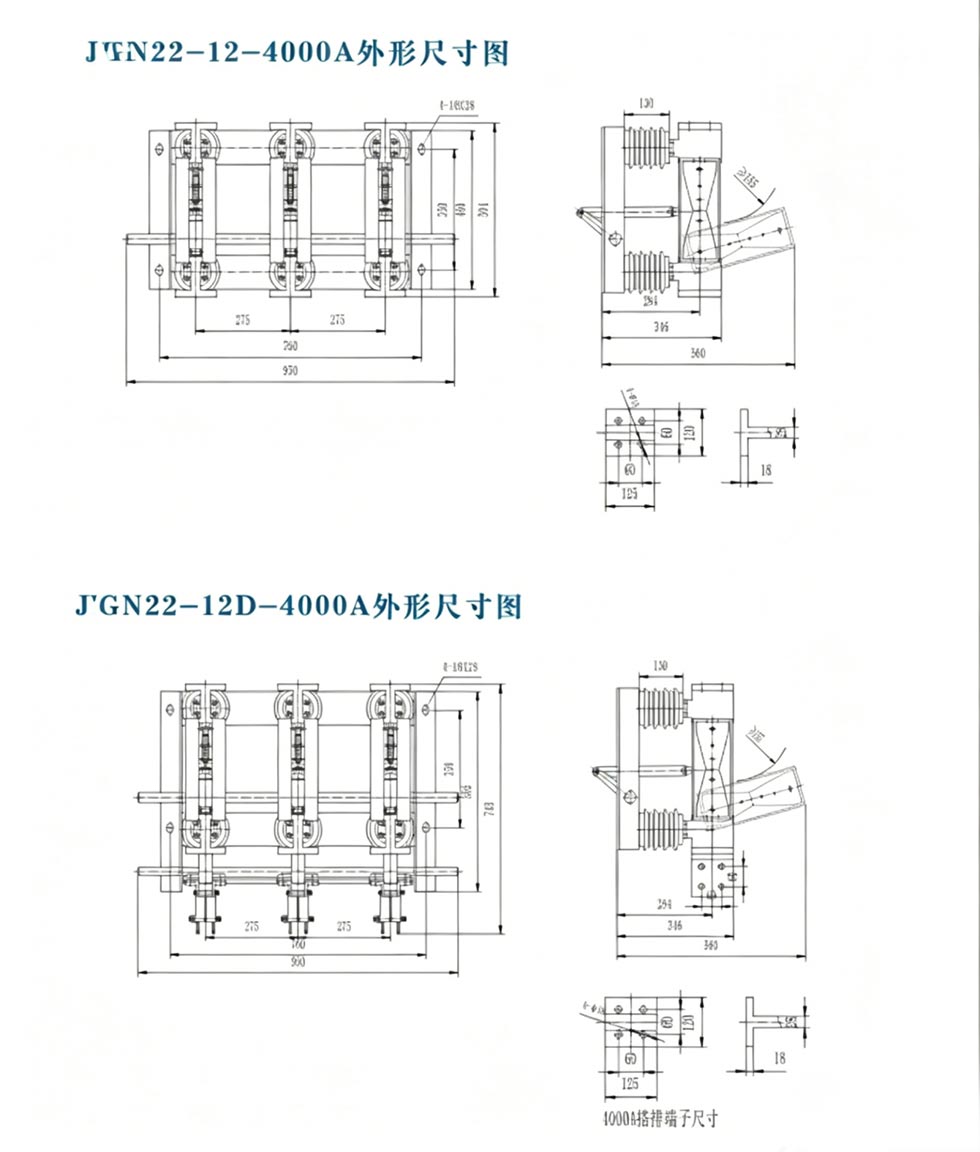

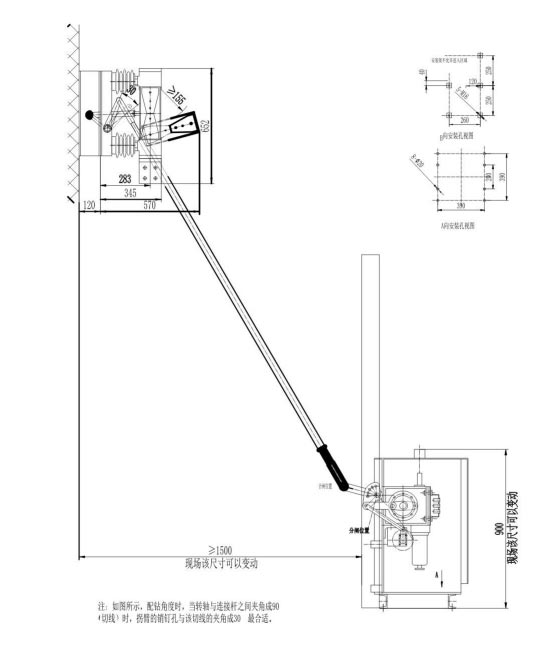

외형 치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용사례

사례 1: 대규모 철강 공장의 12kV 배전 시스템 업그레이드

국영 철강 공장에서는 12kV 고전압 배전실 격리 장비를 업그레이드해야 했습니다. 는 핵심 과제는 고전류 난방, 열악한 실외 오염 방지, 높은 유지 관리 안전 위험이었습니다. 는 Usune GNxx-12DW/1250A 단로기(접지 및 오염 방지 기능 포함)가 선택되어 가혹한 야외 환경에 적합합니다. 먼지 환경. 1250A 정격 전류는 제강 생산의 최대 부하 작동 요구 사항을 충족합니다. 라인.

- 구현 결과: 장비가 과열이나 단열 없이 2년 동안 작동되었습니다. 실패. 접지 기능은 안정적이며 유지 관리 중에 절연 차단이 명확합니다. 유지보수 효율성이 40% 증가하여 고객의 장기 대량 구매 주문이 발생했습니다.

사례 2: 대규모 화력 발전소의 10kV 발전기 콘센트 절연

10kV 발전기 콘센트에 격리 장비를 구성하려면 300MW 화력 발전소가 필요합니다. 높은 고도 적응성, 고전류 안정성 및 진동 저항. Usune GN□-10/1000A 실내 고지대에 적합한 맞춤형 고고도 강화 솔루션을 갖춘 차단 스위치가 선택되었습니다. 고도는 2200m 이하이며 강한 진동 조건에도 잘 견딥니다.

- 구현 결과: 장비가 대전류의 영향을 견디고 3년간 안정적으로 작동함 트립이나 오작동 실패 없이 발전기 콘센트에서 장치에 대한 안전한 절연 보호 제공 유지보수 및 발전소의 벤치마크 적용 사례가 되고 있습니다.

FAQ

Q1: Usune 단로기 스위치 12kV 10kV 1000A 1250A와 일반 단로기의 핵심 차이점은 무엇입니까? 스위치?

A: 핵심적인 차이점은 높은 전류 전달 용량과 환경 적응성에 있습니다. 보통 분리 스위치의 정격 전류는 630A 이하이고 Usune 제품은 1000A 및 1250A 고전류에 중점을 둡니다. 열 발생을 줄이기 위해 전도성 구조를 최적화하는 시나리오; 동시에 그들은 지지한다 실내/실외 사용, 오염 방지, 접지 등을 위한 맞춤 제작으로 극한의 온도에도 견딜 수 있습니다. -50℃ ~ +50℃로 제철소, 발전소 등 가혹한 환경에 적합합니다. 제품을 만날 수 없습니다.

Q2: 이 차단 스위치는 고도가 높고 오염이 심한 환경에서의 사용을 지원합니까?

답: 그렇습니다. 표준 모델은 고도 2000m 이하 및 오염 수준 III-IV에 적합합니다. 고도 ≥2500m의 경우, 절연 강화, 정격 전류 감소 등 맞춤형 솔루션을 통해 호환성을 향상시킬 수 있습니다. 오염이 심한 환경에서는 오염 방지 기능을 사용하는 오염 방지(W) 모델을 사용할 수 있습니다. 플래시오버 방지 기능을 강화하는 절연체. 이 모델은 여러 고고도 강철에 구현되었습니다. 식물과 발전소.

Q3: 12kV, 10kV, 1000A 및 1250A 단로 스위치의 보증 기간은 어떻게 됩니까? 설치 안내입니다 애프터 서비스 제공?

A: Usune은 2년 보증을 제공하며, 인간이 원인이 아닌 결함에 대한 부품 교체 및 무료 수리를 포함합니다. 보증 기간. 애프터 세일즈 팀은 무료 설치 안내 및 기술 교육을 제공하고 도움을 드릴 수 있습니다. 원격으로 또는 현장에서 시운전합니다. 장비 확보를 위해 맞춤형 기술 솔루션도 지원됩니다. 현장 조건에 적응하고 유지 관리 문제를 제거합니다.
