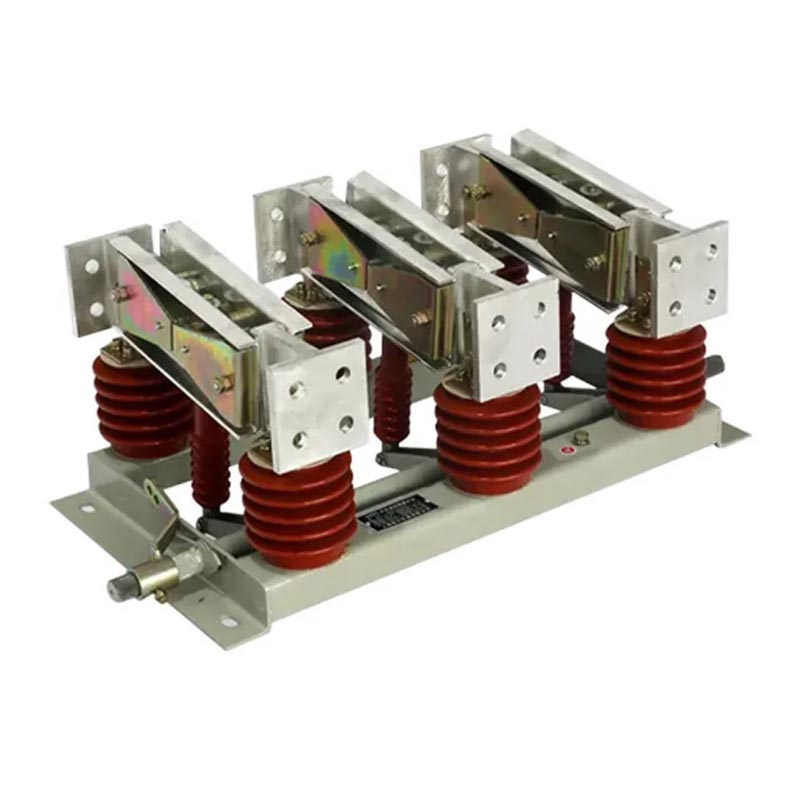

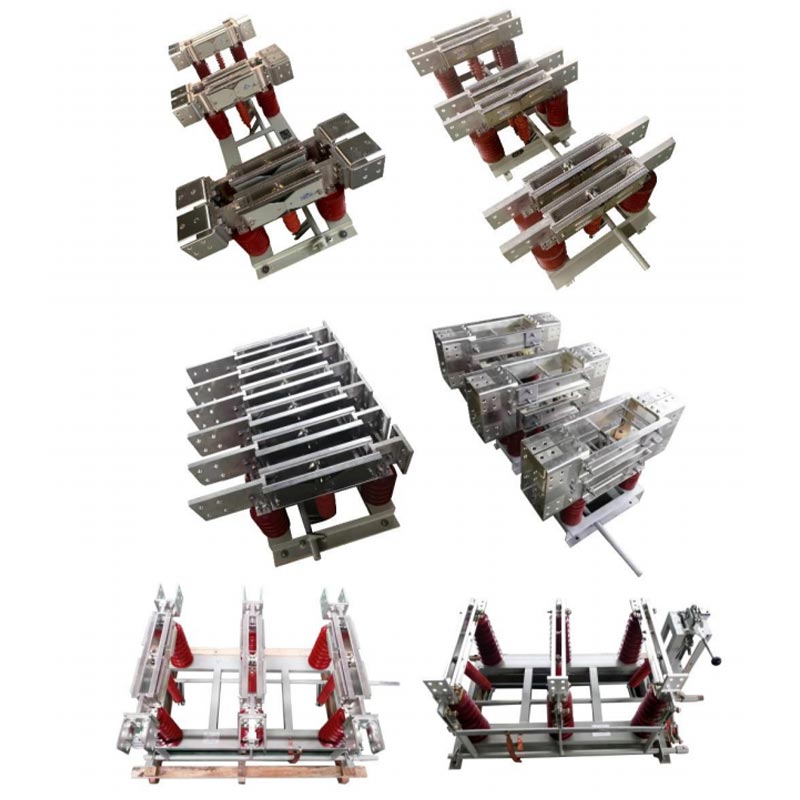

실내형 절연스위치

GN 시리즈 실내형 절연 스위치는 실내용으로 특별히 설계된 무부하 스위칭 장치입니다. 고전압 시스템. 눈에 보이는 절연 간격을 제공하여 물리적 전원 차단을 달성합니다. 전기 장비 및 시스템의 안전한 유지 관리를 위한 필수 장치입니다.

구조적 특징

1. 모듈식 설계: 3개의 독립적인 단극 장치로 구성되며 3극으로 유연하게 결합할 수 있습니다. 다양한 설치 시나리오에 적응할 수 있는 통합 구조.

2. 고전류 전도성 시스템: 고강도 구리 합금 접점을 사용하여 우수한 전도성을 제공합니다. 최대 10,000A의 전류로 장기간 작동을 견딜 수 있는 열 안정성.

3. 신뢰할 수 있는 절연 성능: Class III 및 IV 오염 환경.

4. 접지 스위치 옵션: 일부 모델에는 접지 스위치가 통합되어 절연의 안전한 접지를 달성합니다. 회로 및 작동 안전성을 향상시킵니다.

모델 설명

적용 가능한 표준

고전압 전기 장비 전문 공급업체로서 Usune은 국가 및 산업계의 요구 사항을 엄격히 준수합니다. 제품 품질과 안전을 보장하기 위한 표준:

- GB 1985-2014 "고전압 AC 차단 스위치 및 접지 스위치"
- GB/T 11022-2011 "고전압 개폐 장치 및 제어 장치 표준에 대한 공통 기술 요구 사항"
- DL/T 486-2010 "고전압 AC 차단 스위치 및 접지 스위치에 대한 기술 주문 조건"
- DL/T 593-2006 "고전압 개폐 장치 및 제어 장치에 대한 기술 요구 사항"

기술적인 매개변수

1. 전압 및 전류 사양

- 정격 전압 : 12kV, 20kV, 35kV
- 정격 전류 : 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- 정격 단시간 전류 : 최대 80kA

2. 제품 카테고리

- 기능별 : 비접지형, 단일접지형, 벽관통형
- 조작방식별 : 수동, 전동(옵션)

사용 조건

실내형 절연 스위치는 열악한 산업 환경에 적합하며 적응성이 넓습니다.

1. 주위 온도: -50℃ ~ +50℃
2. 고도: 2000m 이하(적응성을 높이기 위해 고도 2500m를 맞춤 설정할 수 있음)
3. 풍압: 700Pa 이하(풍속 34m/s 이하)
4. 지진 강도: ≤8
5. 아이싱 두께 : ≤20mm
6. 오염 수준: 클래스 III, IV
7. 설치 환경: 인화성 또는 폭발성 위험이 없고 화학적 부식이 없으며 심한 진동이 없습니다.

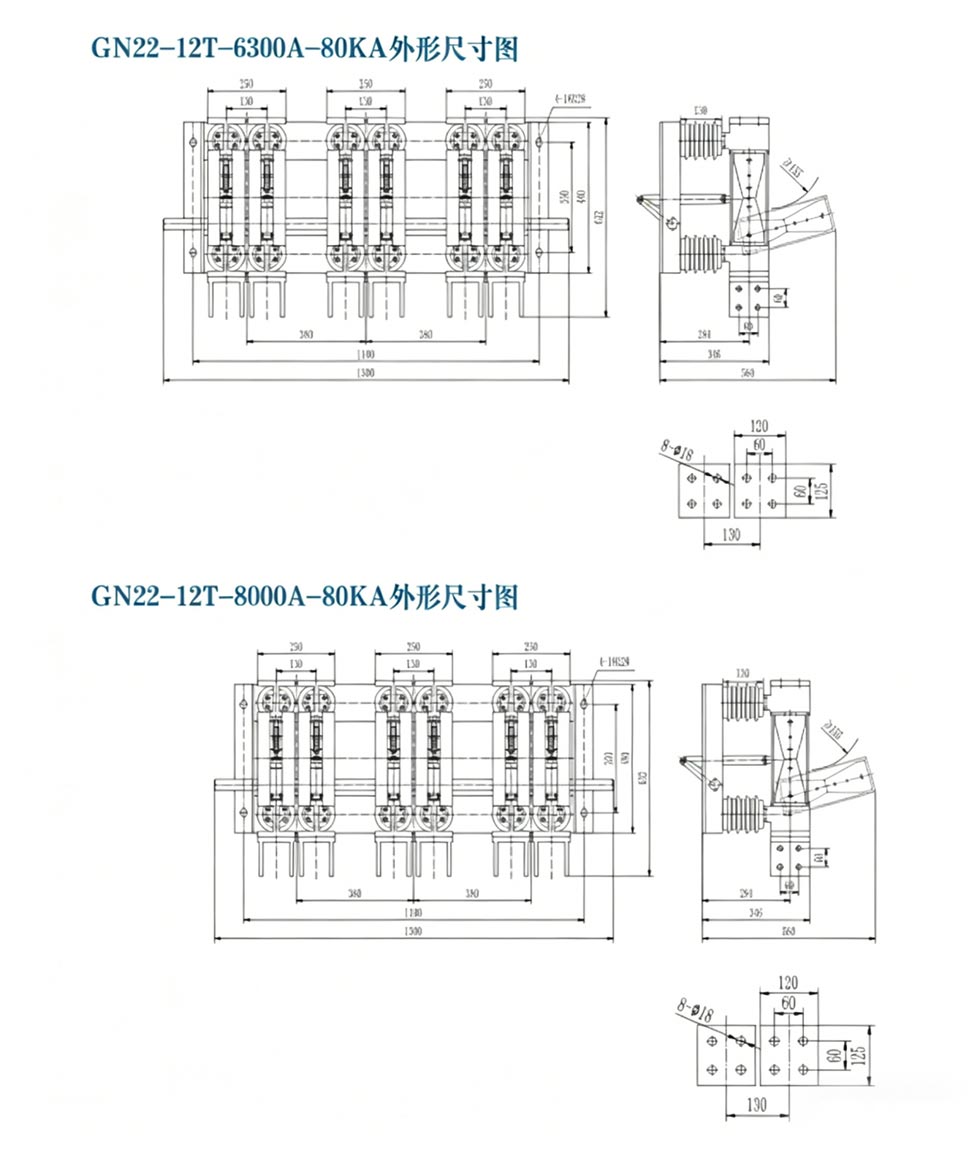

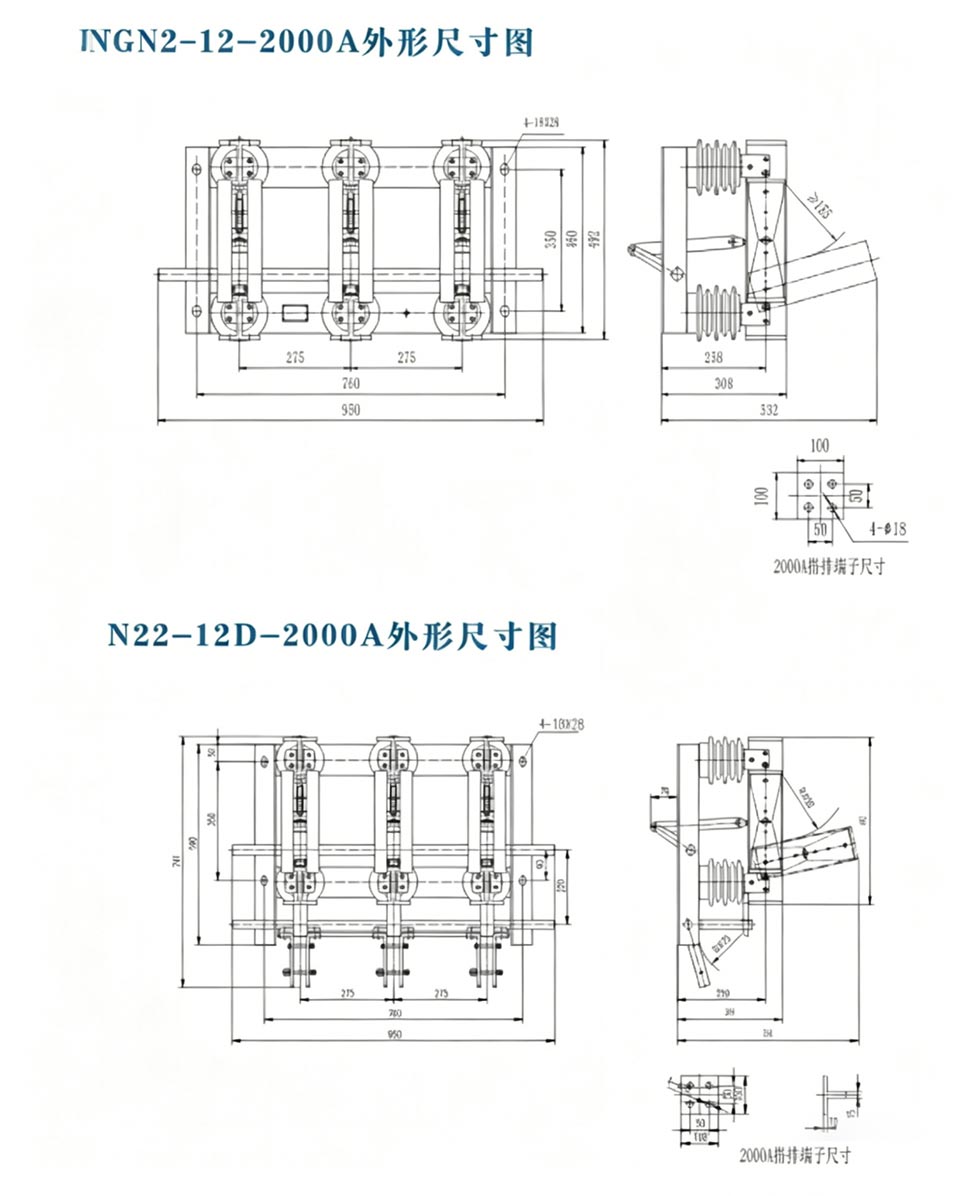

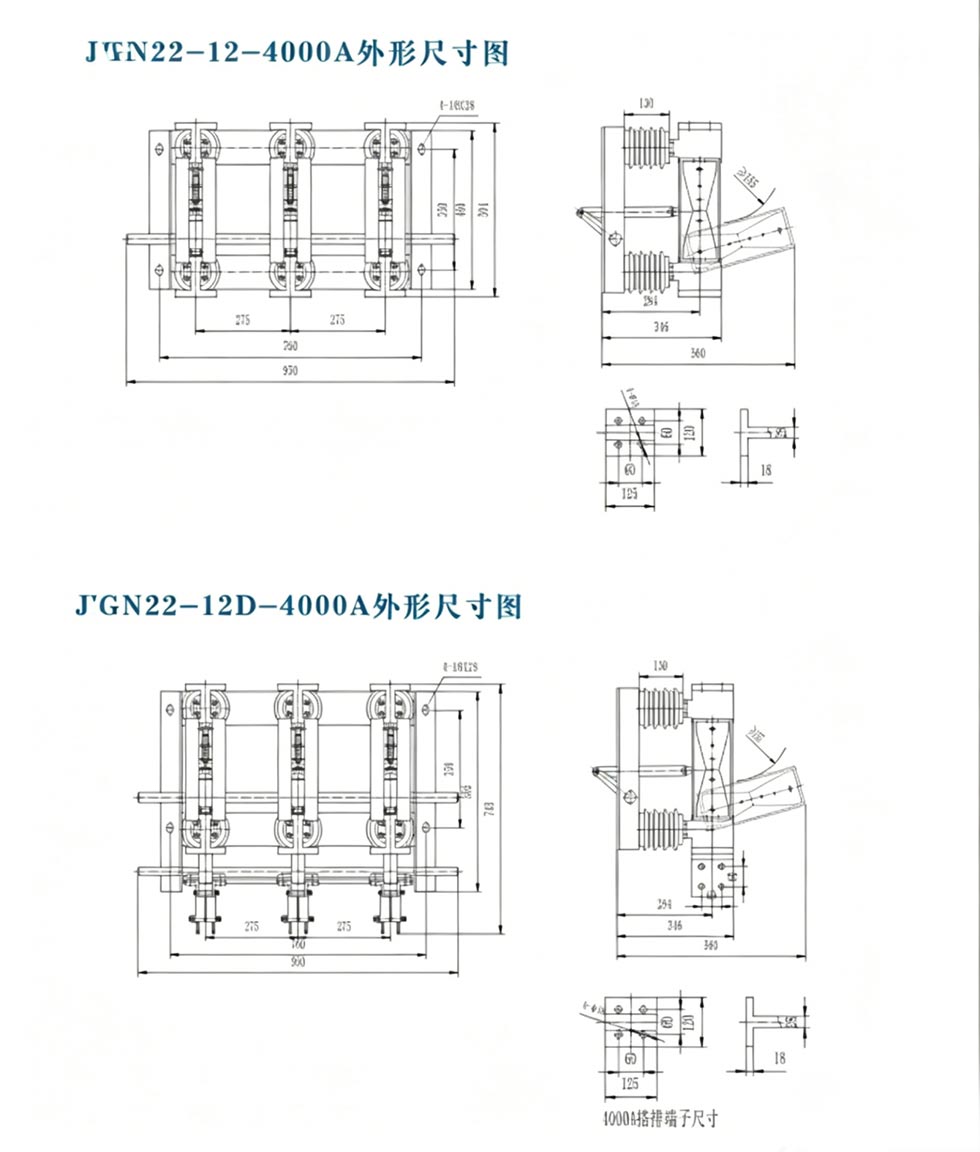

외형 치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용

사례: 중국 동부의 대규모 철강 공장은 20kV 발전기 콘센트 시스템에 고전류 절연을 장착해야 했습니다. 장비. 공장 환경은 가혹했고(많은 먼지, 클래스 IV 오염) 전류 요구 사항이 높았습니다. (8000A), 장비 신뢰성에 대한 엄격한 요구 사항을 적용합니다. 결국 공장에서는 Usune을 선택했습니다. GNxx-20DW/8000-80 단로기 스위치. 핵심 이유는 오염 방지 설계, Class IV에 대한 적응성이었습니다. 오염 환경, 발전기 출력 부하와 일치하는 8000A 정격 전류 및 통합 접지 스위치 유지보수 안전을 보장합니다. 2023년 시운전 이후 2년 넘게 장비를 안정적으로 운영해 왔으며, 월별 유지 관리 중에 안정적인 절연을 제공하여 감전 위험을 제거합니다. 는 오염 방지 절연체는 뚜렷한 노화 또는 방전 흔적을 나타내지 않아 유지 관리가 크게 줄어듭니다. 주파수 및 비용을 고려하여 Usune GN 시리즈 단로기 스위치가 중부하 작업에 이상적인 선택임을 입증 산업용 전력 시스템.

FAQ

Q1: 단로기 스위치와 부하 스위치의 핵심 차이점은 무엇입니까?

A1: 단로기 스위치는 아크 소화 기능이 없는 무부하 스위칭 장치입니다. 그것은 단지 익숙하다 회로 차단기가 부하를 분리한 후 회로를 분리하십시오. 부하 스위치는 특정 부하의 연결을 끊을 수 있습니다. 현재. GN 시리즈 단로기 스위치는 눈에 보이는 절연 간격을 제공하여 작업 중에 절대적인 안전을 보장합니다. 유지 보수.

Q2: GN 시리즈 실내형 절연 스위치가 고지대(≥2500m)에서 정상적으로 작동할 수 있습니까?

A2: 그렇습니다. 표준 모델은 고도 2000m 이하에 적합합니다. 고도 ≥2500m의 경우 Usune은 단열을 강화하고 안정적인 장비 작동을 보장하기 위해 사용자 요구에 따른 기계적 성능.

Q3: GN 시리즈 차단 스위치에는 어떤 유지 관리가 필요합니까?

A3: 정기 유지 관리에는 다음이 포함됩니다. (1) 절연체에 균열 및 방전 흔적이 있는지 확인합니다. (2) 접촉압 테스트 및 온도(정격 전류에서 70℃ 이하); (3) 접지 스위치 및 연동 장치의 무결성을 확인합니다. (4) 정기적으로 작동 메커니즘에 윤활유를 바르십시오. 적절한 유지 관리를 통해 20~30년의 서비스 수명을 보장할 수 있습니다.

Usune GN 시리즈 실내형 절연 스위치는 첨단 기술, 안정적인 성능 및 넓은 범위를 결합합니다. 적응성이 뛰어나 대형 발전소, 제철소, 산업용 전력 시스템에 선호되는 제품입니다. 다음과 같이 중국 고전압 전기 산업의 선두 제조업체인 Zhejiang Usune Electric Co., Ltd.는 전문 R&D 팀, 엄격한 품질 관리 시스템 및 풍부한 프로젝트 경험을 통해 사용자에게 고품질의 제품과 맞춤형 솔루션을 제공합니다. 새로운 프로젝트이든 장비 업그레이드이든 안전하고, 안정적이고 효율적인 전력 절연 보호.
