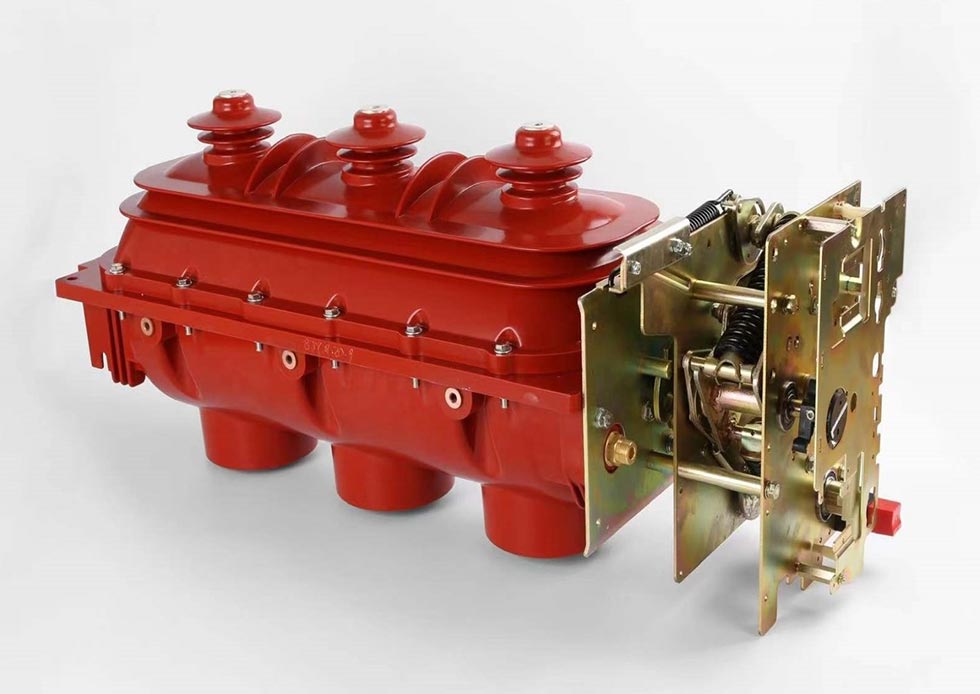

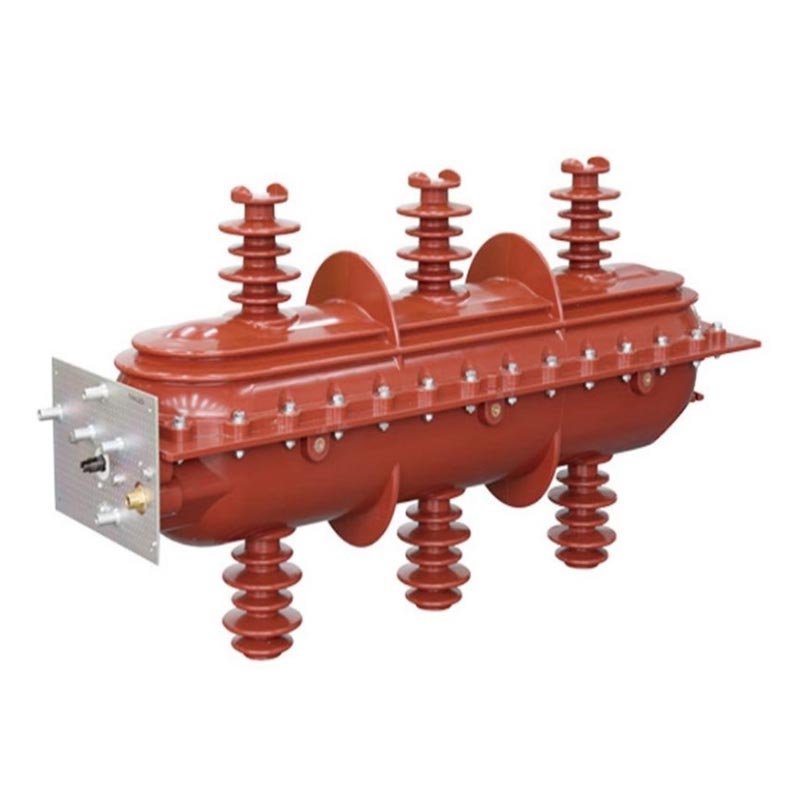

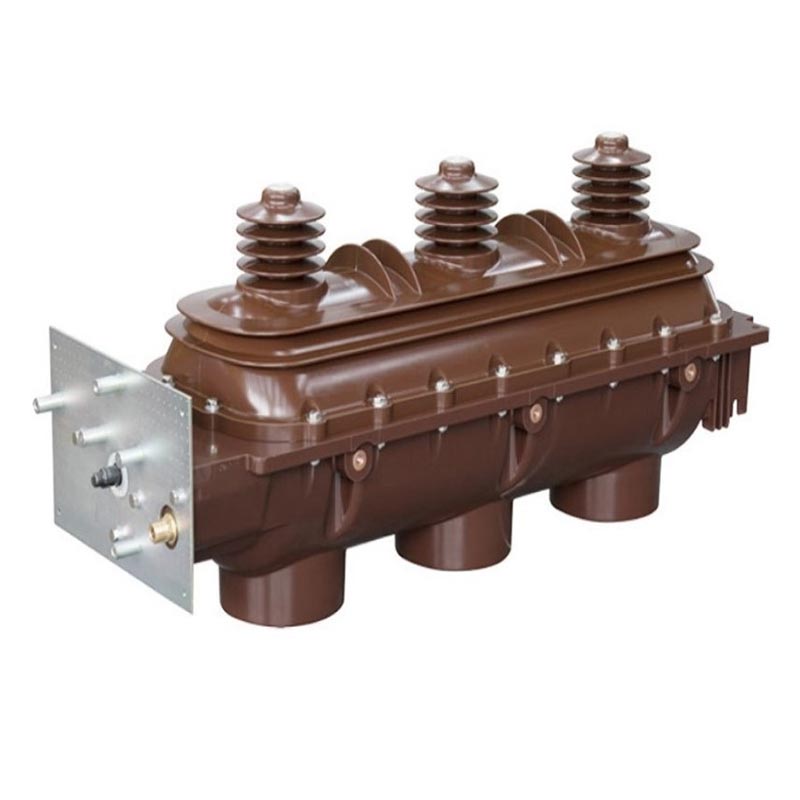

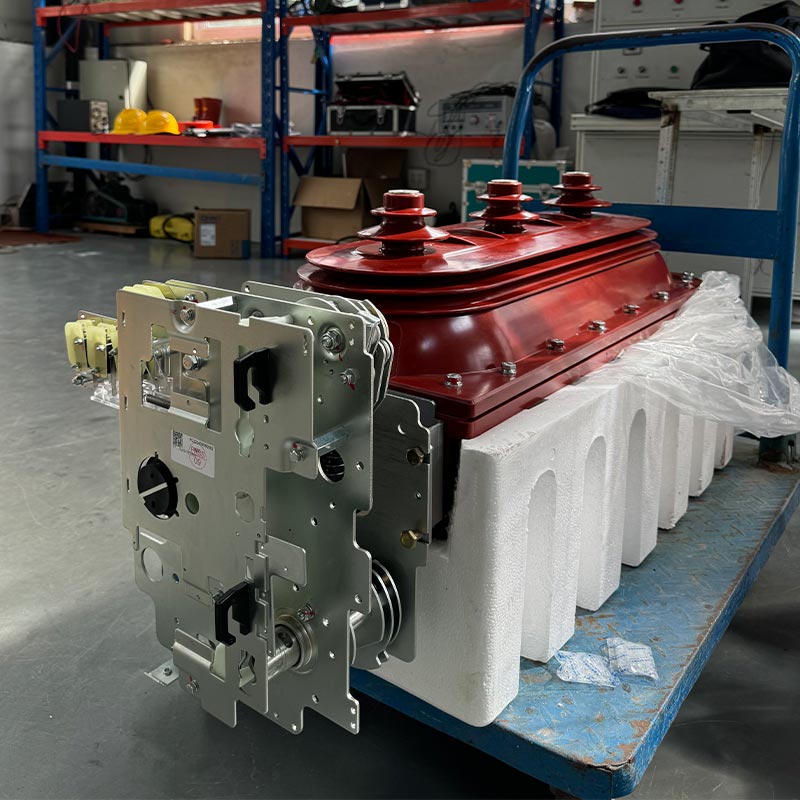

Usune 실내 Sf6 부하 스위치는 실내용으로 특별히 설계된 차세대 고전압 개폐 장치입니다. 전력 분배 시나리오. Usune의 전문 R&D 팀이 개발한 이 제품은 포괄적인 유형의 테스트를 거쳤습니다. 테스트 및 성능은 GB3804, GB16926, IEC60265 및 IEC60420 표준을 준수합니다.
고전압 전기 장비 전문 제조업체인 Usune은 다음과 같은 표준화된 생산 공장을 보유하고 있습니다. 중국은 첨단 생산 설비와 엄격한 품질 관리 프로세스를 갖추고 있어 모든 제품이 표준을 충족합니다. 이 제품은 SF6 가스를 절연 및 소호 매체로 사용하여 다음과 같은 장점을 제공합니다. 높은 절연 강도, 효율적인 아크 소화, 컴팩트한 구조, 긴 수명을 효과적으로 기존 부하 스위치의 낮은 안정성과 높은 유지 관리 비용이라는 문제점을 해결합니다.
1. 적용 시스템 : 삼상 AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. 아크 소화 매체: SF6 가스(불활성, 무독성, 높은 전기음성도, 밀리초 수준의 고효율)
아크 소화)
3. 작동 메커니즘: 스프링 작동식 메커니즘(표준 수동 에너지 저장, 선택적 전기 개방 및
원격 제어를 위해 닫힘)
4. 작동 상태: 3위치 아크 소화 챔버: "폐쇄-개방-접지"
5. 씰링 성능: 전용 동적 및 정적 씰링 설계, 실시간 압력 게이지 장착
모니터링
실내 SF6 로드 스위치는 산업 및 광업과 같은 실내 배전 시나리오에서 널리 사용됩니다. 기업, 고층 빌딩, 도시 주거 지역, 변전소, 대형 쇼핑몰, 공항, 지하철 및 부하 전류 전환, 회로 제어 및 보호, 배전 변압기용 병원; 언제 콘센트에 터치 가능한 케이블 전면 커넥터가 장착되어 있어 케이블 분기에 특히 적합합니다. (연결) 상자.
| 아니요. | 목 | 단위 | 데이터 | |||
| 1 | 정격전압 | kV | 12 | 24 | 40.5 | |
| 2 | 정격 주파수 | 헤르츠 | 50/60 | |||
| 3 | 정격전류 | A | 630 | |||
| 4 | 정격단기 전류 | kA/s | 25/2 | |||
| 5 | 정격 피크 내전류 | 카 | 63 | |||
| 6 | 정격 제작전류 | 카 | 63 | |||
| 7 | 정격스위칭커패시터 차단전류 | A | 400 | |||
| 8 | 정격전송전류 | A | 1700 | 1500 | 1300 | |
| 9 | 정격단락전류 | 카 | 두부에 따르면 | |||
| 10 | 메인 루프접촉 저항 | 유Ω | ≤85 | |||
| 11 | 1분 전력 주파수 내구성 전압 |
P-P/P-E | kV | 42 | 55 | 95 |
| 부서지다 | 48 | 65 | 110 | |||
| 12 | 정격 번개 충격 피크 전압 |
P-P/P-E | 75 | 125 | 185 | |
| 부서지다 | 85 | 150 | 215 | |||
| 13 | 기계적 수명 | 작전 | 2000 | 2000 | 2000 | |
상부 및 하부 쉘은 에폭시 수지로 사출 성형되어 가스로 채워진 밀봉된 내부 공동을 형성합니다. 외부 환경을 효과적으로 격리합니다. 3위치 소호실이 폐쇄를 완료하고, 공통 이동 접점의 회전을 통해 단계적으로 개방 및 접지 작업을 수행하여 명확한 작업을 보장합니다. 상태와 안정적인 작동. SF6 가스는 높은 절연 내력과 우수한 아크 소화 성능을 가지고 있으며, 스위칭 중에 생성된 아크를 신속하게 소멸시킵니다.
실내 SF6 로드 스위치는 전용 동적 및 정적 씰링 설계를 채택하여 뛰어난 씰링을 제공합니다. 성능 및 SF6 가스 누출을 방지합니다. 압력 게이지는 메커니즘 박스에 눈에 띄게 위치하여 모니터링합니다. 실시간으로 가스 압력을 모니터링하여 작업자가 잠재적인 위험을 적시에 감지할 수 있도록 합니다.
부하 스위치와 접지 스위치 사이, 그리고 접지 스위치 사이에는 안정적인 기계적 인터록이 설치되어 있습니다. 접지스위치와 전면도어(캐비닛형 배전용)를 설치하여 오작동을 방지하고 인력과 장비의 안전. 배출구 끝에는 균등화 보호 커버가 장착되어 있어 성능이 향상되었습니다. 단열성능.
표준 구성에는 수동 스프링 작동 메커니즘이 포함됩니다. 선택적인 전기 개폐 원격 제어를 허용합니다. 구조가 콤팩트하고 설치 면적이 작아 고층 건물, 소규모 건물에 적합합니다. 변전소 및 설치 공간이 제한된 기타 애플리케이션.
- 주변 온도: -25℃~+40℃
- 고도 : 2000m 이하
- 습도: 일일 평균 상대 습도 <95%, 월 평균 <90%; 일일 평균 증기압 ≤2.2kPa,
월간 평균 ≤1.8kPa
GB/T11022-1999 표준에 따라 실내 Sf6 부하 스위치는 정상적인 조건에서 작동해야 합니다. 만약 작동 조건이 충족되지 않는 경우(예: 고도 2000m 초과, 과도한 온도 및 습도 등) 제품의 정상적인 작동을 위해 사전에 제조사에 문의하세요.
사례 연구: 중국 도시 지하철 배전 프로젝트
주요 지하철 노선에는 역 배전 시스템을 위한 안정적인 실내 고전압 부하 스위치가 필요합니다. 높은 수준의 장비 안전성, 안정성 및 소형화가 요구됩니다. 이 프로젝트에서는 Usune FLN36-12D를 선택했습니다. 컴팩트한 구조로 지하철의 제한된 공간에 적합한 모델입니다. 안정적인 밀봉과 아크 소화 성능으로 습한 지하 환경에서도 안정적인 작동을 보장합니다. 시운전 이후 2024년에는 무실패를 기록하며 발주처로부터 높은 평가를 받았습니다.
A1: 장비 손상이나 안전 사고를 피하기 위해 스위치 사용을 즉시 중지하십시오. 먼저 가스 누출 여부를 확인하세요. 만약에 누출이 없으면 온도가 회복될 때까지 기다렸다가 압력이 정상으로 돌아오는지 관찰하십시오. 만약 거기에 누출이 있거나 압력을 복원할 수 없는 경우 즉시 Usune 애프터 서비스 팀에 문의하십시오. 는 제조업체는 문제를 처리하기 위해 전문 기술자를 파견합니다.
A2: 정상 작동 고도는 2000m를 초과하지 않습니다. 고도가 높을수록 단열 성능에 영향을 미칩니다. 에서 사용하는 경우 고도가 높은 환경에서는 사전에 Usune에 문의하십시오. 직업적인 공급자로서, 우리는 맞춤형을 제공할 수 있습니다. 솔루션을 선택하고 절연 설계를 조정하여 안정적인 작동을 보장합니다.
A3: 일반적인 조건에서는 1~2년마다 포괄적인 유지 관리를 수행하는 것이 좋습니다. 핵심 항목은 다음과 같습니다: (1) SF6 가스 압력 및 밀봉 점검; (2) 기계적 인터록의 신뢰성 점검; (3) 스위치 청소 메커니즘 상자 표면; (4) 위치 표시기의 정확성을 확인합니다. (5) 작동 메커니즘 확인 및 필요에 따라 윤활유를 추가합니다. 자세한 내용은 제품 설명서를 참조하시거나 A/S에 문의하시기 바랍니다. 우스네 전문적인 유지보수 교육도 제공합니다.

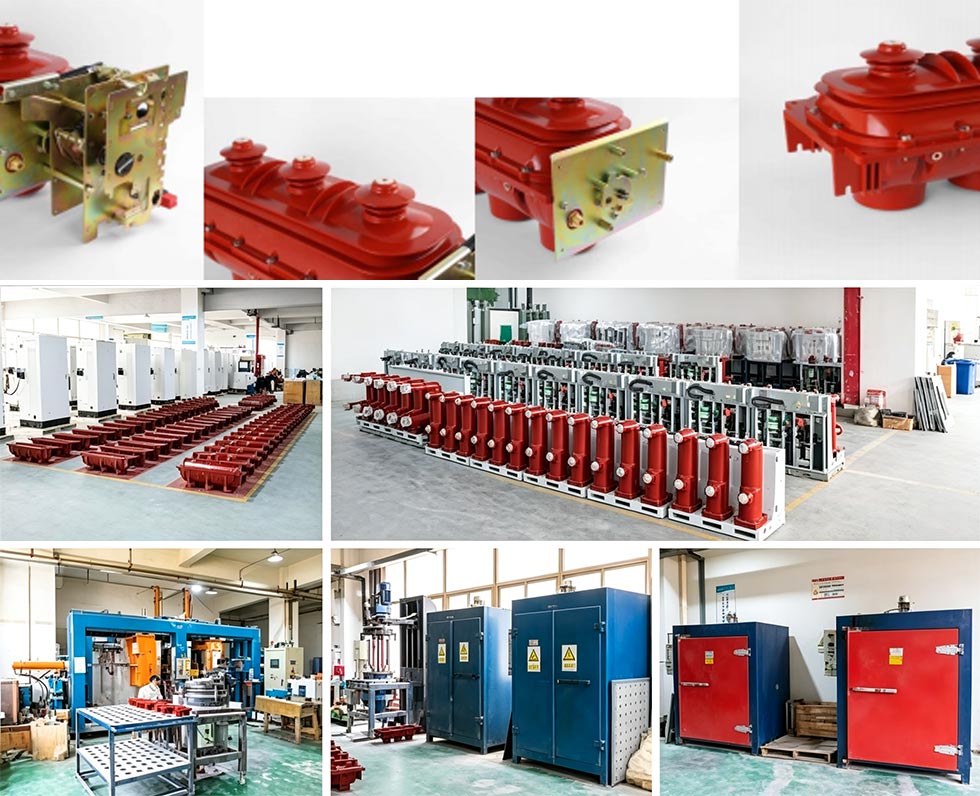

Usune은 고전압 전기 장비 전문 제조업체 및 공급업체로서 생산을 표준화했습니다. 중국의 식물. "품질 제일, 안전 제일"이라는 원칙을 준수하여 모든 제품은 엄격한 품질 과정을 거칩니다. 공장을 떠나기 전 검사, 관련 인증 표준을 충족하여 제품 권한 및 신뢰성.
우리는 설치 안내, 시운전, 유지 보수 및 유지 보수를 포함한 포괄적인 애프터 서비스를 제공합니다. 기술 훈련. 우리의 애프터 서비스 팀은 경험이 풍부한 전문 기술자로 구성되어 있으며 신속하게 대응합니다. 필요하고 효율적인 솔루션을 제공합니다. 우리는 항상 "안전한 활용을위한 모든 것"이라는 핵심 개념을 고수합니다. 전기'를 활용하고 사용자와 협력하여 안전하고 안정적인 배전 환경을 조성합니다.
