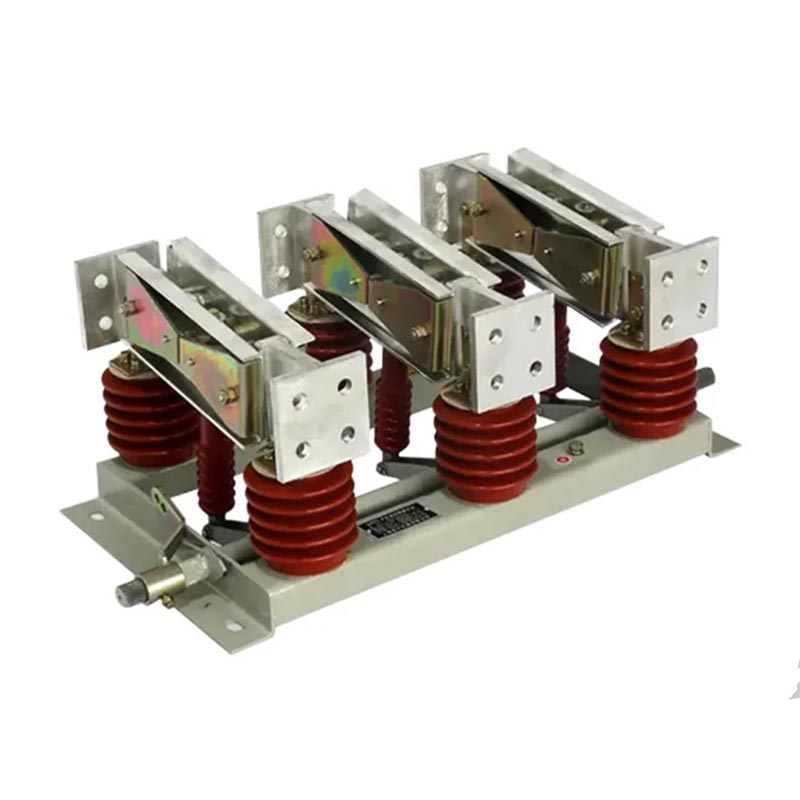

실내 공기 차단 스위치

Usune GN 시리즈 실내 공기 차단 스위치는 당사가 독자적으로 개발한 핵심 고전압 전기 제품입니다. Zhejiang Usune Electric Co., Ltd.는 중국 최고의 고전압 전기 장비 공급업체입니다. 통합 국내 최신 R&D 기술과 제조 공정을 바탕으로 고전류용으로 특별히 설계되었습니다. 대형 발전소 및 제철소 발전기 콘센트의 운전 조건을 개선하여 시장 격차를 메우고 있습니다. 고성능 실내 고전류 차단 스위치.

이 스위치는 유연한 구조 설계를 갖추고 있어 3개의 독립적인 단극으로 조립할 수 있습니다. 다양한 공간 레이아웃 및 사용 요구 사항에 맞게 장치를 구성하거나 3극 통합 장치로 구성합니다. 사이트 설치 요구 사항에 따라 다릅니다. 핵심 기능은 안정적인 전원 분리를 제공하는 것입니다. 전기 장비 및 시스템의 유지 관리. 회로에 명확한 차단을 생성하여 안전을 보장합니다. 유지 보수 인력 및 장비 무결성, 고전압의 핵심 안전 절연 요구 사항 충족 전력 시스템.

제품 디자인 및 모델 설명

1. 구조설계의 장점

Usune GN 시리즈는 과학적으로 견고한 구조 설계를 채택하여 컴팩트한 레이아웃과 편리함을 결합했습니다. 운영. 3극 통합 구성으로 설치 공간을 효과적으로 절약하는 동시에 독립형 단극 설계로 개별 유지보수 및 교체가 용이해 제품 유연성이 향상되고 유지 관리성. 스위치는 고품질 전도성 및 절연성 재료를 사용하여 우수한 전도성을 보장합니다. 절연 성능과 서비스 수명을 향상시키면서 장기적으로 안정적인 작동 요구 사항을 충족합니다. 실내 고전압 환경.

2. 모델 코드 설명

Usune GN 시리즈 실내 공기 격리 스위치 모델 번호는 표준화된 코딩 규칙을 따르므로 이를 명확하게 합니다. 이해하기 쉬우므로 고객은 실제 필요에 따라 적절한 사양을 선택할 수 있습니다. 일반적인 모델은 GN□--20DW/8000--80입니다. 각 코드의 구체적인 의미(왼쪽에서 오른쪽으로)는 다음과 같습니다.

- G: 단로 스위치(핵심 제품 유형, 제품의 주요 전원 절연 기능을 나타냄)
- N: 실내형(실내 설치용 제품임을 의미)
- □: 디자인 일련번호(동일 시리즈 내에서 다른 디자인 버전을 구별함)
- 20: 정격 전압(단위: kV, 스위치가 안정적으로 견딜 수 있는 최고 전압을 나타냄)
- D: 접지 기능이 있는 스위치(유지보수 시 안전한 방전을 보장하기 위한 접지 기능 탑재)
- W : 안티폴루션 타입(오염 방지 성능이 강화되어 높은 열악한 실내 환경에 적합) 오염 수준)
- 8000: 정격 전류(단위: A, 스위치가 지속적으로 견딜 수 있는 최대 전류를 나타냄)
- 80: 정격 단시간 내전류(단위: kA, 스위치가 허용할 수 있는 최대 단락 전류를 나타냄) 지정된 시간 내에 견딜 수 있음)

기술적인 매개변수

Usune은 전문적인 정확성의 원칙을 고수합니다. GN 시리즈 실내 공기 차단... 스위치는 다음을 자랑합니다. 다양한 산업 시나리오의 다양한 요구를 충족하는 포괄적인 기술 매개변수입니다. 모든 매개 변수는 표준 준수 및 안정적인 제품 성능을 보장하기 위한 엄격한 공장 테스트 및 검증:

- 정격 전압: 12kV, 20kV, 35kV(다양한 고전압 전력 시스템 구성에 적합한 세 가지 사양)
- 정격전류: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (고전류에 적합한 8가지 사양) 발전기 출력의 조건)
- 제품 유형: 비접지형, 단일 접지형, 벽 관통형(3가지 유형으로 설치 환경에 따라 다름) 환경 및 기능 요구 사항)

사용 조건

1. 주변 온도: -50℃~+50℃(극한 온도 환경에서도 안정적인 작동)
2. 고도: 2000m 이하(고도 2500m 이상에 대한 요청 시 적응성이 향상될 수 있음)
3. 풍압: 700Pa 이하(풍속 34m/s 이하, 통풍이 잘되는 실내 환경에 적합)
4. 지진 강도: ≤8(온건한 지진 영향을 견디고 지진이 발생하기 쉬운 환경에서 안정적인 작동 보장) 지역)
5. 얼음 두께 : 20mm 이하 (결빙이 가능한 추운 실내 환경에 적합)
6. 오염 등급: 클래스 III, IV(오염 방지 설계, 먼지가 많은 실내 환경에 적합함) 화학적 오염)
7. 설치 장소 : 인화성, 폭발성 위험, 화학적 부식, 심한 진동이 없는 곳 (특별한 사용 조건은 사용자와 제조사 간의 협의를 통해 결정될 수 있습니다)

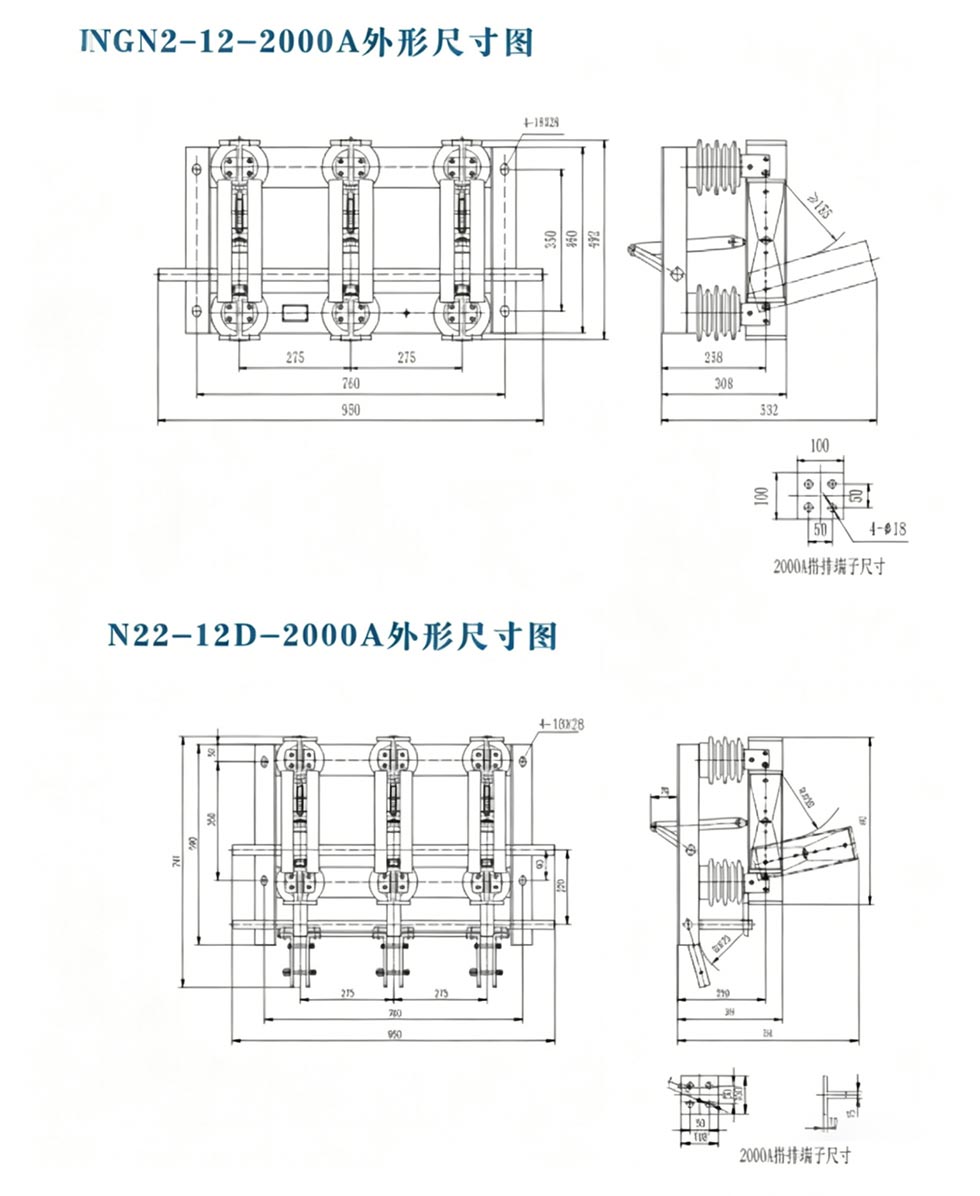

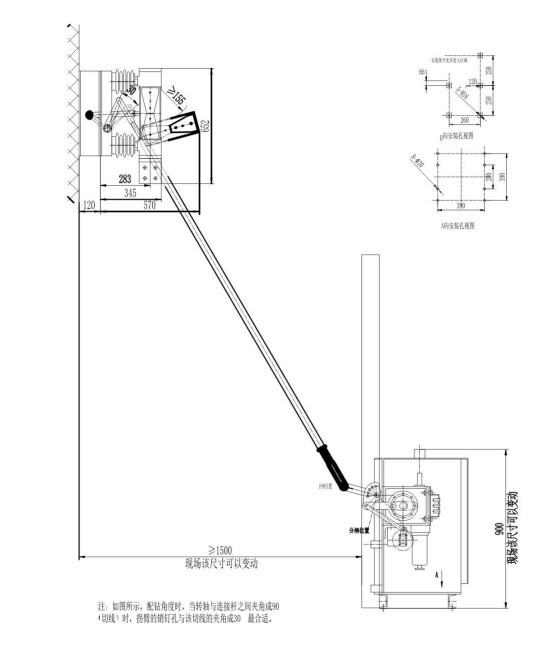

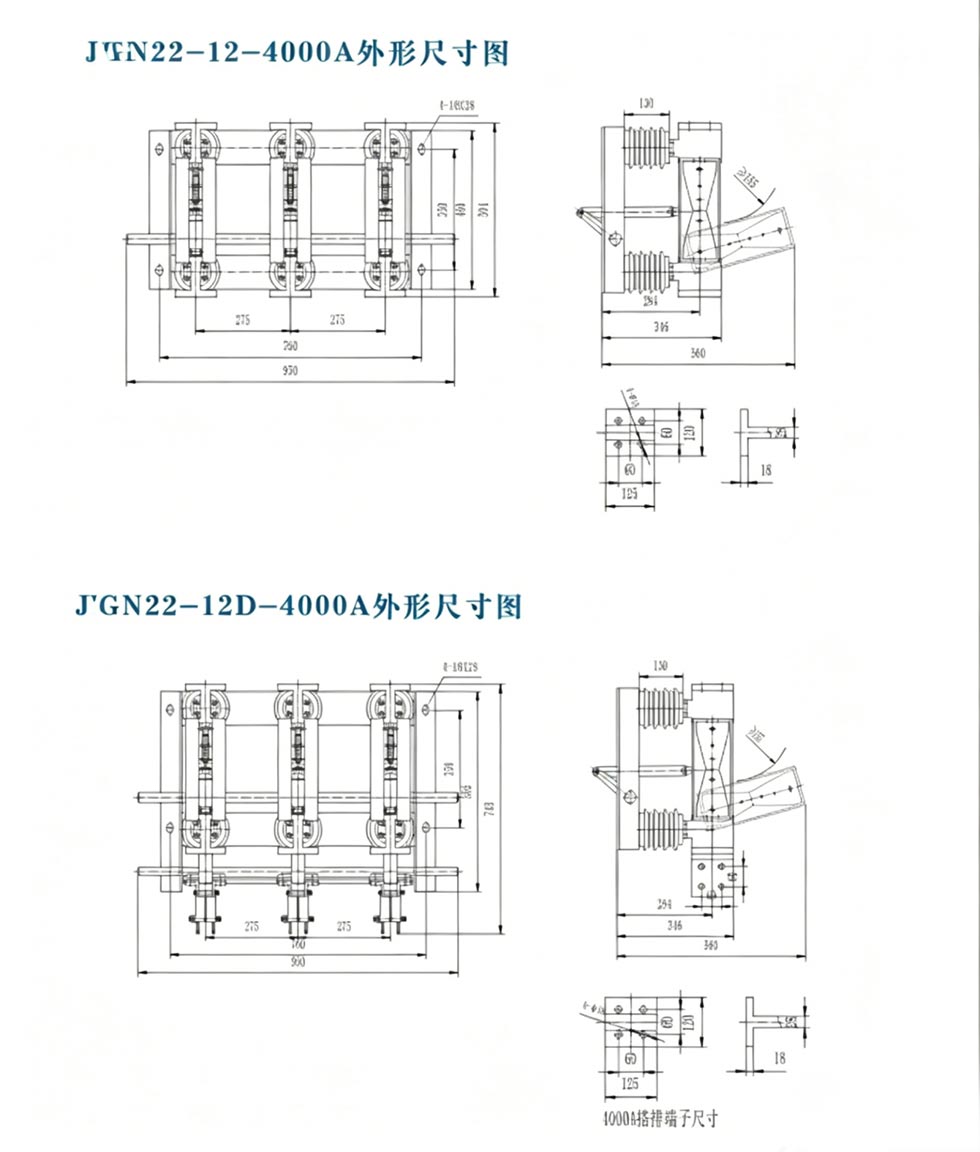

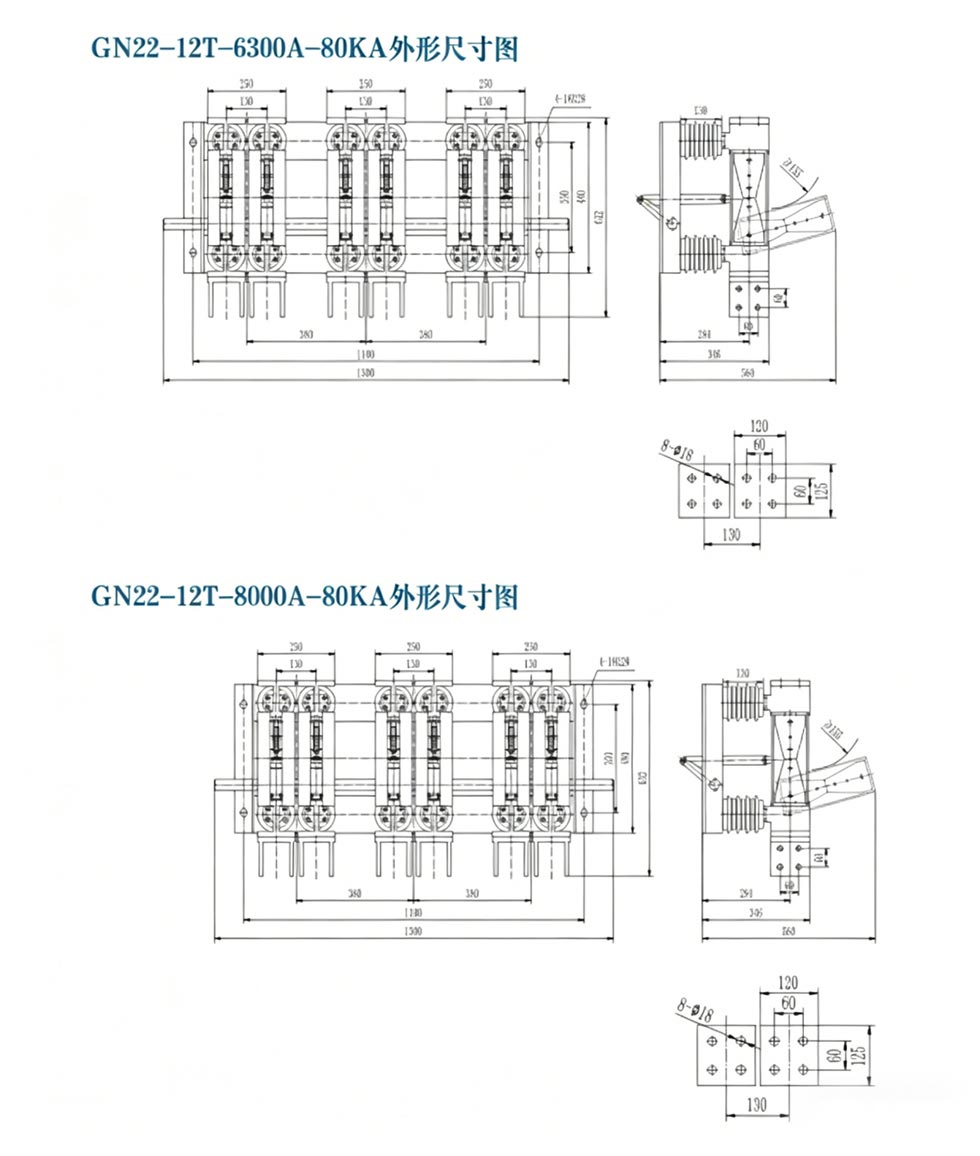

외형 치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용 사례

사례 연구: 중국 산둥의 대규모 석탄 화력 발전소

중국 산둥성에 위치한 2×600MW 규모의 대규모 석탄화력발전소는 발전기 장치 및 전원의 안전한 유지 관리를 보장하기 위해 발전기 콘센트의 고전류 차단 스위치 시스템. 발전소는 심층적인 조사와 비교를 거쳐 실내용 Usune GN 시리즈 20kV/8000A를 선택했습니다. 고전압 차단 스위치(접지 스위치 포함, 오염 방지형). 지정제조업체 우수네 맞춤형 설치 안내 및 애프터 서비스를 제공합니다. 이 제품은 3년 동안 안정적으로 작동해 왔습니다. 2023년 배포 이후 수년이 지났습니다.

작동 중에 스위치는 고전류 및 열악한 실내 환경(오염 수준 IV) 테스트를 견뎌냈습니다. 접촉불량, 절연파괴 등의 하자가 없는 것. 전력 절연 작업을 효과적으로 수행했습니다. 발전기 세트 유지 보수 중에 유지 보수 인력의 안전과 전력의 정상적인 작동을 보장합니다. 식물. 고객은 제품 성능과 Usune의 전문 서비스를 높이 평가하고 계약을 체결했습니다. Usune과 장기 협력 계약을 체결하여 단로 스위치 공급업체로 지정했습니다.

FAQ

Q1: Usune GN 시리즈 실내 공기 차단 스위치의 핵심 기능은 무엇이며, 이를 차단하는 데 사용할 수 있습니까? 부하 전류?

A1: 핵심 기능은 전기 장비를 유지 관리하는 동안 안정적인 전원 절연을 제공하는 것입니다. 시스템. 회로에 명확한 차단을 생성하여 유지 관리 인력과 장비의 안전을 보장합니다. 그것 이 제품은 부하 차단기 스위치가 아니라 전원 절연 장치라는 점을 강조하는 것이 중요합니다. 그럴 수 없다 부하 전류 또는 단락 전류를 차단하는 데 사용됩니다. 회로가 언로드된 경우에만 작동할 수 있습니다. 다른 스위칭 장비에 의해 부하 전류가 차단된 후.

Q2: Usune GN 시리즈 실내 공기 차단 스위치를 특정 현장 사용 조건에 맞게 맞춤 설정할 수 있습니까?

A2: 그렇습니다. 전문 제조업체로서 Usune은 포괄적인 R&D 및 맞춤화 기능을 보유하고 있습니다. 에 대한 특수한 사용 조건(예: 고도 ≥2500m, 특수 오염 수준 또는 특수 설치)이 있는 사용자 공간 요구사항), 우리는 심층적인 의사소통을 통해 제품 설계 및 매개변수를 기반으로 조정할 수 있습니다. 실제 현장 상황에 맞춰 맞춤형 솔루션을 제공합니다. 특별한 사용 조건은 다음을 통해 결정됩니다. 제품이 현장 작업에 적합한지 확인하기 위해 사용자와 제조업체 간의 협상 환경과 실제 요구.
