실내 부하 차단 스위치

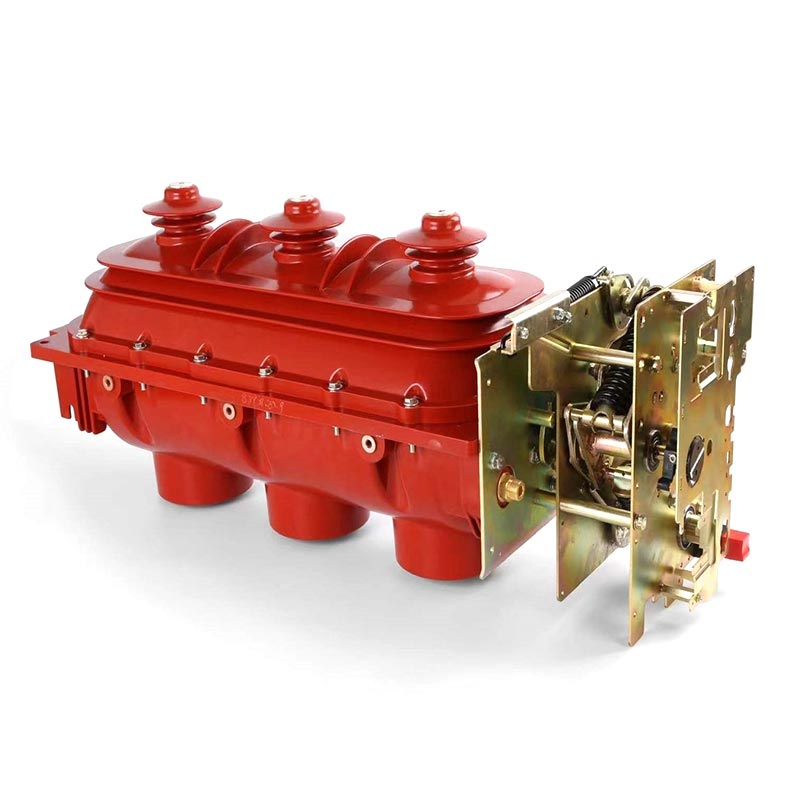

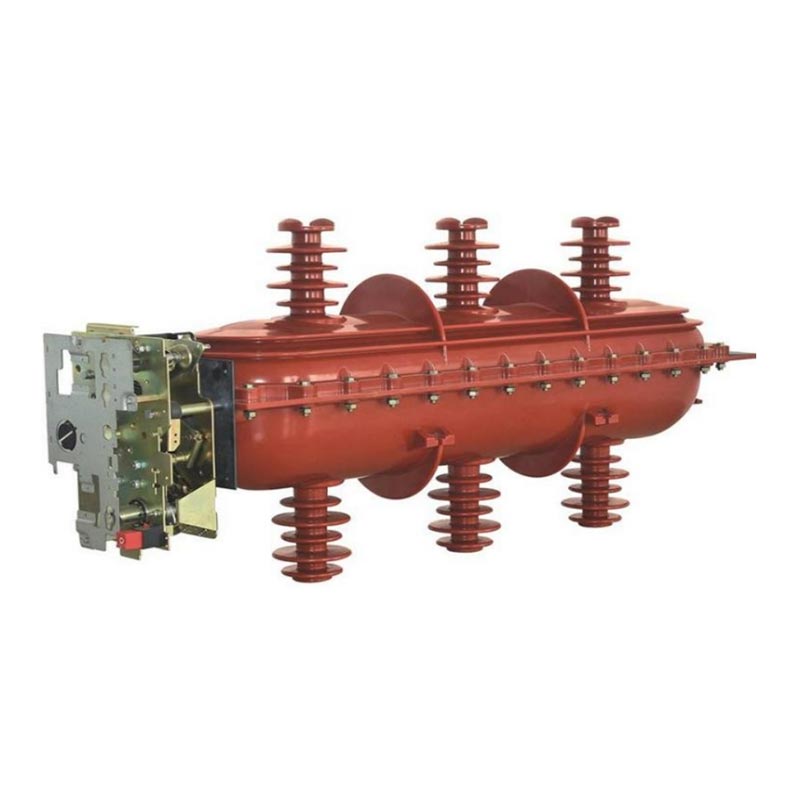

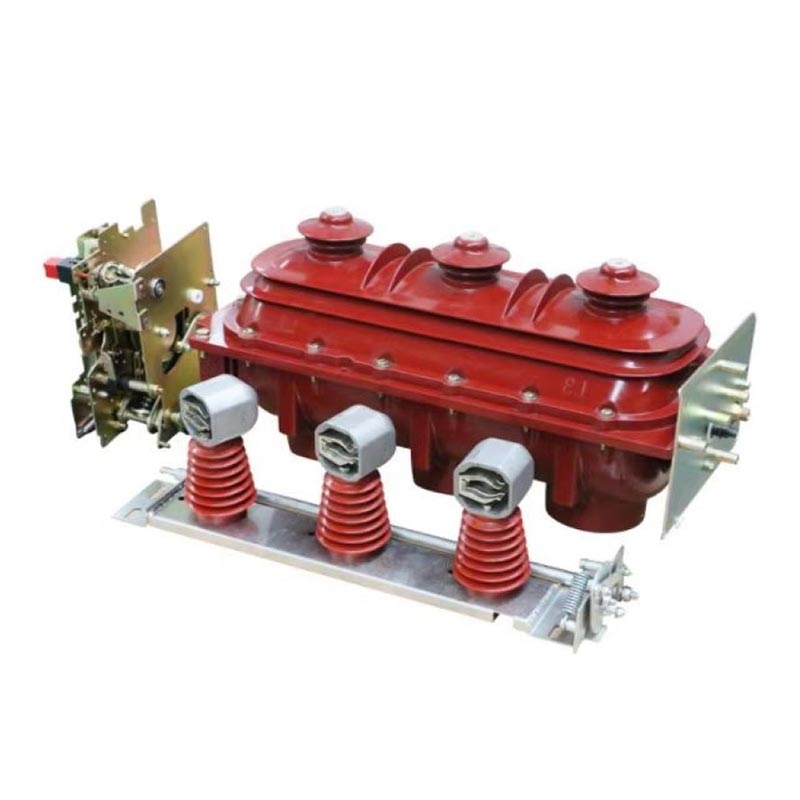

Usune FLN36-40.5 실내 부하 차단 스위치는 독립적으로 개발된 핵심 고전압 전기 부품입니다. Zhejiang Usune Electric에서 제조했습니다. 안전하고 효율적인 전력을 위해 특별히 설계되었습니다. 35kV 정격 전압 시나리오의 배전 요구 사항이며 현대 배전의 핵심 장비입니다. 특히 링 네트워크 및 이중 방사형 전원 공급 시스템에 적합한 시스템으로, 다음을 보장하는 데 중요한 역할을 합니다. 안정적이고 안전한 전력 송배전. 이 제품은 부하 전류를 독립적으로 켜고 끌 수 있습니다. 과부하 전류를 방지하거나 전류 제한 퓨즈와 직렬로 결합하여 회로 차단기를 대체할 수 있습니다. 부하 스위치는 다양한 부하 전류의 스위칭을 처리하고 전류 제한 퓨즈는 차단을 처리합니다. 과부하 전류 및 단락 전류를 방지하여 전력 시스템에 대한 다단계 보호를 달성합니다. 그 컴팩트한 구조, 쉬운 설치, 유지보수가 필요 없는 작동으로 도시 전력망에 이상적인 제품입니다. 업그레이드 및 산업용 전력 분배 최적화.

제품특징

1. 구조적 장점

실내 부하 차단 스위치는 이중 차단, 3위치, 회전 이동 접점 구조를 채택하고 있습니다. 3위치 아크 소화실(개방-폐쇄-접지)로 다양한 작동 환경에서도 원활한 전환 보장 조건 및 시스템 안정성 향상. 전반적인 3상 설치 설계는 우수한 동기화를 제공합니다. 구성 요소 수가 적고 시운전 및 설치가 편리하여 현장 건설의 어려움이 줄어들고 유지 보수.

2. 단열 성능

스위치는 밀봉된 조립을 위해 상부 및 하부 에폭시 수지 주조 쉘을 사용합니다. 주회로 및 접지 회로 시스템은 모두 쉘 내에 내장되어 외부 환경을 효과적으로 격리하고 먼지를 방지합니다. 그리고 습기 부식. 브레이크 포인트의 높은 절연 강도와 넓은 연면 거리, 나가는 단자의 전압 균등화 차폐는 절연 신뢰성을 더욱 향상시키고 다음을 충족합니다. 고전압 배전 시스템의 엄격한 요구 사항.

3. 안전성능

뛰어난 안전 성능. 내부 아크 결함 발생 시 외부 케이싱의 후면 구조가 약함 파열되고 캐비닛 상단에 있는 압력 릴리프 밸브가 열려 과압 공기 흐름이 배출됩니다. 캐비닛 외부에 설치하여 장비 손상 및 개인 안전 위험을 방지합니다. 5중 인터록 장착 기능을 통해 오작동을 근본적으로 제거하여 작업자와 장비의 안전을 보장합니다.

4. 조작의 용이성

실내 부하 차단 스위치는 수동 및 전기 작동 모드를 모두 지원하여 현장에 유연하게 적응합니다. 요구 사항을 충족하여 편의성과 신뢰성을 제공합니다. 유지보수가 필요 없는 설계를 채택했으며 전기적 수명이 길고 기계적 수명이 길어져 나중에 유지 관리 비용이 절감됩니다. 스위치기어는 전체가 알루미늄-아연으로 구성됩니다. 내식성과 높은 기계적 강도를 제공하며 다양한 실내 작업 조건에 적합한 플레이트입니다.

기술적 장점

1. 높은 절연 안전성 : 높은 마진과 IP33을 갖춘 1차 고전압 절연 설계 채택 보호 등급으로 전면 작동실의 절연 안전 수준을 효과적으로 향상시킵니다. 운영자의 개인 안전을 보호합니다.

2. 넓은 적용 가능성: 도시에서 널리 사용되는 소형, 소형화 및 자주 작동하는 시나리오에 적합합니다. 전력망, 산업용 및 상업용 배전, 신에너지 그리드 연결 등 다양한 요구를 충족시킵니다. 다양한 시나리오.

3. 통합 설계: 절연 스위치와 접지 기능을 통합한 컴팩트한 조합 스위치 설계, 장비 공간 점유를 줄이고 배전 시스템 통합을 촉진합니다.

4. 높은 신뢰성: 높은 신뢰성의 SF6 로드 스위치를 사용합니다. SF6 가스 압력이 낮고 작동이 안정적이며 가스 보유 수명은 20년에 달할 수 있으므로 자주 가스를 보충할 필요가 없으며 장기간 안정적인 운영.

기술적인 매개변수

아크 소화 원리

SF6 가스를 소호매체로 사용하는 실내부하개폐기로서 소호성이 우수합니다. 그리고 단열 성능. 스위치가 전류를 차단하면 스위치가 분리되는 즉시 아크가 발생합니다. 이동 및 고정 접점. 영구자석의 자기장에 의해 아크는 빠르게 움직이며 SF6 가스에 의해 지속적으로 이온화 및 냉각되면서 늘어나며, 전류가 흐를 때 궁극적으로 소멸됩니다. 0을 교차하여 안전하고 신속한 전류 차단을 달성합니다.

이중 중단점 거리는 높은 절연 및 파괴 절연 수준을 제공합니다. 영구자석을 활용 회전 아크 원리로 낮은 작동 에너지 소비, 강력한 아크 소화 기능, 접점 마모를 최소화하여 스위치의 전기적 수명을 효과적으로 연장합니다.

사용 조건

안정적인 제품 작동을 보장하려면 설치 및 사용 시 다음 조건을 충족해야 합니다.
1. 고도: 1000미터를 초과하지 않음(주문 시 특별 요구 사항을 지정해야 함)
2. 주위 온도: -25℃~+40℃;
3. 상대 습도: 일일 평균 ≤95%, 월 평균 ≤90%;
4. 진도 : B급을 초과하지 않을 것
5. 먼지, 연기, 화학부식성 물질, 인화성 가스, 휘발유 등 심각한 오염이 없는 주변 공기 소금 스프레이.

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용 사례

Yu Shun Electric은 중국의 고전압 전기 장비 전문 제조업체로서 FLN36-40.5를 공급했습니다. 중국 동부의 대규모 도시 전력망 업그레이드 프로젝트를 위한 실내 부하 차단 스위치. 참여한 프로젝트 주거 지역, 상업 중심지, 산업 단지를 포괄하는 8개 도시 지역의 35kV 배전선, 전원 공급 장치의 안정성과 안전성에 대한 요구 사항이 매우 높습니다.

업그레이드 전 기존 배전반은 절연불량, 잦은 유지보수, 낮은 안전성 등의 문제점을 안고 있었으며, 도시 전력망 개발의 요구를 충족시키지 못했습니다. 이 제품을 선택한 후 프로젝트가 달성되었습니다. 세 가지 주요 개선 사항: 첫째, 5중 연동 및 소호 설계로 오작동을 줄이고 아크 결함으로 인해 시스템 안전성이 향상됩니다. 둘째, 유지보수가 필요 없는 설계로 월간 유지보수 시간을 80% 단축합니다. 운영 및 유지 관리 비용 절감; 셋째, 컴팩트한 구조로 실내 설치 공간에 적합합니다. 도시 변전소의 배전 시스템 통합을 촉진합니다. 제품에 오류가 전혀 발생하지 않았습니다. 2년여의 운영 기간 동안 50만 명 이상의 주민과 300개 이상의 기업에 안정적인 전력 공급을 보장하며, 프로젝트 소유자와 지역 전력 공급 부서로부터 높은 인지도를 얻었습니다. Usune Electric은 공급자로서, 현장 설치 안내 및 기술 교육을 포함한 포괄적인 애프터 서비스를 제공했습니다.

FAQ

Q1: Usune FLN36-40.5 실내 부하 스위치의 수명은 얼마나 되며 정기적인 유지 관리가 필요합니까?

A1: 이 제품은 전기적, 기계적 수명이 길고 유지 관리가 필요 없는 설계를 채택했습니다. SF6 가스 보존 수명은 20년에 달할 수 있습니다. 정상적인 사용 조건에서는 정기적인 유지 관리가 필요하지 않습니다. 주기적으로만 장비 케이싱, 작동 메커니즘 및 가스 압력(필요한 경우)을 점검해야 합니다. 우수네 전제품 제품 수명과 신뢰성을 보장하기 위해 공장을 떠나기 전에 엄격한 품질 테스트를 거칩니다.

Q2: 이 실내 부하 차단 스위치와 기존 회로 차단기의 차이점은 무엇이며, 시나리오에서 회로 차단기를 교체할 수 있나요?

A2: 핵심 차이점은 부하 차단 스위치가 주로 부하 전류 및 과부하를 켜고 끄는 데 사용된다는 것입니다. 기존 회로 차단기는 단락 전류를 추가로 차단할 수 있습니다. 이 제품은, 전류 제한 퓨즈와 직렬로 결합하면 회로 차단기를 대체할 수 있습니다. 부하 차단 스위치가 책임을 집니다. 다양한 부하 전류를 켜고 끄는 동시에 전류 제한 퓨즈는 과도한 과부하 및 단락 전류 차단. 35kV 링 네트워크 및 이중 방사형 전원 공급 시스템에 적합합니다(예: 도시 전력망 지점, 산업 및 상업 배전실 등), 장비 비용을 절감하는 동시에 시스템 안전을 보장합니다. Yushun Electric은 중국의 전문 제조업체로서 전문적인 기술을 제공할 수 있습니다. 고객이 적합한 솔루션을 선택하는 데 도움이 되는 지침입니다.
