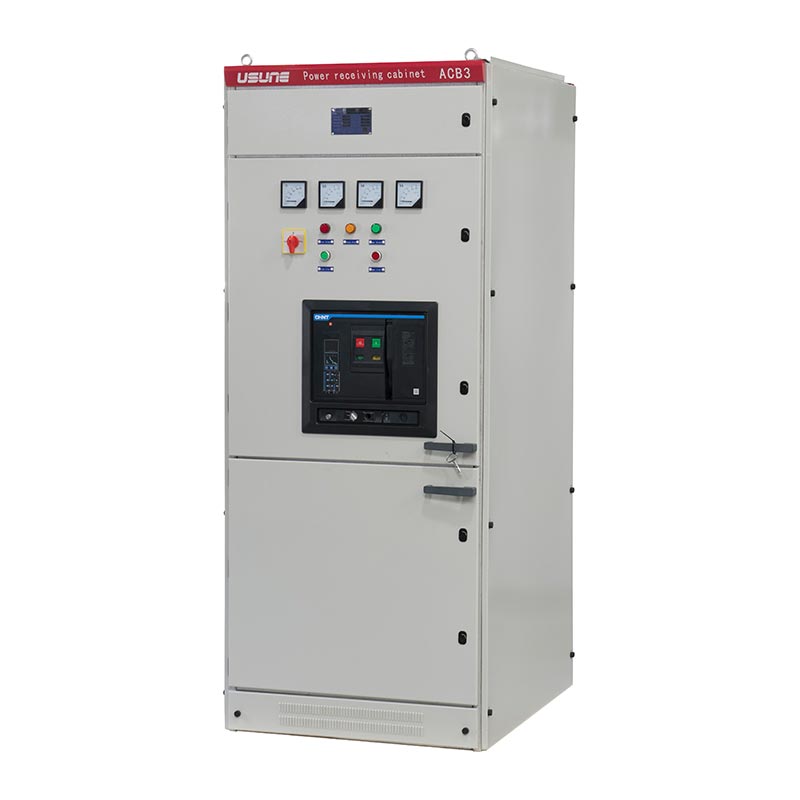

저전압 고정형 배전반 캐비닛

Usune GGD 저전압 고정형 배전반 캐비닛은 AC 50Hz 배전 시스템용으로 특별히 설계되었습니다. 정격 작동 전압은 380V이고 정격 작동 전류는 최대 3150A입니다. 핵심 제어 허브 역할을 합니다. 전력, 조명, 배전설비에 대한 배전기능을 안정적이고 효율적으로 구현합니다.

에너지 부문, 파워 유저, 설계 부서의 요구에 부응하여 개발된 이 제품은 첨단 기능을 자랑합니다. 기술이며 기존의 저전압 개폐기에서 이상적인 업그레이드입니다. 중국을 대표하는 핵심제품으로 제조업체로서 신뢰할 수 있는 성능, 안전한 작동 및 편리한 유지 관리를 통합하여 선호합니다. 신뢰할 수 있는 저전압 배전 공급업체를 찾는 글로벌 사용자를 위한 선택입니다. 생산을 활용 선진 중국 공장의 역량으로 품질이 보장됩니다.

저전압 배전반

중압 배전반

핵심 기술 매개변수

1. 정격 주파수: 50Hz
2. 정격 작동 전압: 380V AC
3. 정격 작동 전류: 최대 3150A
4. 적용 가능한 표준: IEC439, GB 7251, IEC60056 등
5. 보호 등급: IP30–IP54(사용자 정의 가능)
6. 차단 용량 : 높고 우수한 동적 및 열 안정성

규정 준수 및 품질 보증

1. 국제표준

저전압 고정형 배전반 캐비닛은 핵심 국제 전기 표준을 완벽하게 준수하여 다음을 보장합니다. 글로벌 적용 가능성 및 신뢰성. 이러한 표준에는 다음이 포함됩니다. IEC60056(고전압 AC 회로 차단기), IEC60099 (AC 갭리스 금속 산화물 서지 피뢰기), IEC60129(AC 분리 스위치 및 접지 스위치), IEC60185 (변류기), IEC60186(전압 변압기) 및 IEC60298(1kV~50kV AC 금속 폐쇄 개폐 장치).

2. 국가 및 산업 표준

스위치기어는 GB/T7251.12-2013(저전압)을 포함하여 엄격한 중국 국가 및 산업 표준을 충족합니다. 개폐 장치 및 제어 장치 어셈블리), GB1207(전압 변압기), GB1208(전류 변압기), GB50150-2006 "전기 설비의 전기 장비 승인 테스트 표준" 및 DL/T 5004-2004 "기술 전력 공학의 DC 시스템 설계 사양".

3. 엄격한 테스트 및 검사

- 육안검사 : 캐비닛의 스타일에 대해 종합적인 육안 및 치수검사를 실시하며, 치수, 구조설계는 물론 선정, 레이아웃, 배선, 설치과정, 표면코팅까지 기술 요구 사항 준수를 보장하기 위해 내부 구성 요소를 구성하고 기록을 유지합니다.

- 공장 테스트: 각 개폐 장치는 현재 국가 및 규정에 따라 공장 테스트 및 검사를 받습니다. 공장을 떠나기 전에 산업 표준과 확실한 테스트 기록이 제공되어 제품이 배송 전에 표준을 충족합니다.

운영 환경 요구 사항

1. 주변 온도: -5℃ ~ +40℃, 24시간 평균 온도 ≤ ​​+35℃
2. 고도: ≤ 2000m (실내 설치)
3. 상대 습도: +40℃에서 50% 이하, 저온(예: +20℃에서 90% 이하)에서는 다음 사항을 고려하여 완화할 수 있습니다. 온도 변화로 인한 결로.
4. 설치 각도: 수직면 각도 ≤ 5°
5. 환경 요구 사항: 심한 진동, 충격 및 부식성 물질이 없습니다. 특별한 요구 사항 제조사와 협의 가능합니다.

핵심 성능 이점

1. 높은 차단 성능과 강력한 안정성

큰 단락 전류에도 견딜 수 있는 견고한 구조와 극한 환경에서도 안정적인 작동 전기적 조건.

2. 유연한 구성

모듈식 전기 솔루션은 다양한 조합을 지원하며, 여러 시리즈를 사용할 수 있으며 다양한 상황에 적응할 수 있습니다. 응용 시나리오.

3. 실용적이고 내구성이 뛰어납니다.

새로운 구조, 높은 보호 수준, 방진, 습기 방지, 충격 방지, 수명 연장.

4. 안전하고 유지관리가 용이함

명확한 레이아웃, 쉽게 접근할 수 있는 구성 요소, 편리한 작동, 가동 중지 시간 감소 및 유지 관리 단순화. 5. 폭넓은 적용성 : 발전소, 변전소, 공장, 상업용 건물 등에 폭넓게 적용 가능 인프라 프로젝트.

실제 적용 사례

사례 1: 대규모 탄광의 배전 프로젝트

1. 프로젝트 배경: 대규모 석탄 채굴 그룹은 안정적인 저전압 배전 시스템이 필요했습니다. 먼지, 습기 등 열악한 환경에 직면한 지하 광산 장비 및 표면 시설, 진동.
2. 솔루션: Usune은 IP54로 맞춤화된 36개의 GGD 시리즈 저전압 고정형 개폐기 캐비닛을 제공했습니다. 보호 및 진동 방지 설치.
3. 적용 결과: 큰 전기적 고장 없이 5년 이상 안정적으로 작동합니다. 유지보수 빈도 기존 장비에 비해 30% 감소; 전기안전사고가 발생하지 않아 채굴효율이 향상됩니다.

사례 2: 도시 변전소 업그레이드 프로젝트

1. 프로젝트 배경: 노후화된 배전 시스템을 업그레이드하기 위해 필요한 도시 변전소 주민과 기업의 전력 수요를 충족시키기 위해 전력 공급 용량과 신뢰성을 높였습니다.
2. 솔루션: 정격 전류가 3150A인 Usune GGD 개폐 장치를 사용하여 지능형 모니터링과 보호 기능.
3. 적용 효과: 전력 분배 용량이 40% 증가하여 최대 전력 수요를 충족합니다. 결함 응답 시간 60% 감소하여 정전 기간이 감소합니다. State Grid 표준을 준수하여 우수한 성과를 달성했습니다. 수락.

기술 사양

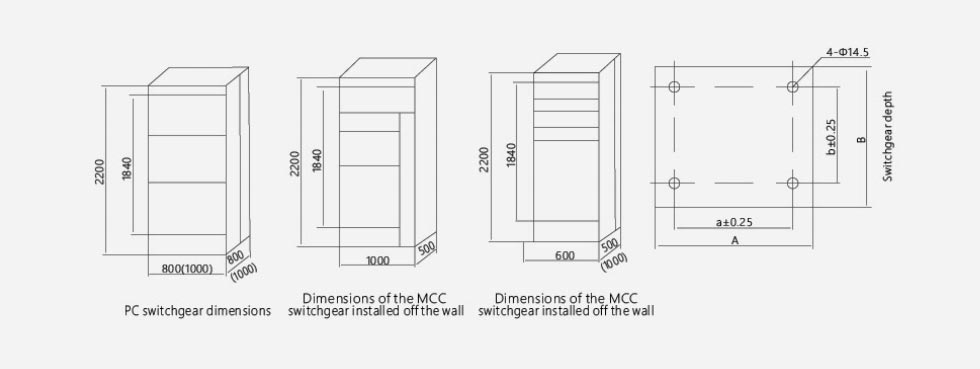

제품외형치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

FAQ

Q1: Usune GGD 저전압 고정형 배전반 캐비닛의 보호 등급은 무엇이며 어떻게 적용됩니까? 다른 환경에?

A: 표준 보호 등급은 IP30이며 최대 IP54까지 사용자 정의할 수 있습니다. 더 높은 보호 등급(예: IP54)은 먼지입니다. 광산, 공장 및 습한 환경에 적합한 습기 방지 기능; 부식성 환경용, 부식 방지 코팅 및 특수 재료를 사용하여 맞춤형 요구 사항을 충족할 수 있습니다.

Q2: 제품의 수명은 얼마나 되며, 정기적인 유지관리가 필요한가요?

A: 정상적인 서비스 수명은 15-20년입니다. 정기 유지 관리에는 분기별 먼지 청소, 패스너 점검이 포함됩니다. 및 구성 요소 작동 상태; 연간 종합 절연저항 시험 및 보호 기능 교정. 적절한 유지 관리를 통해 서비스 수명을 연장하고 안정적인 작동을 보장할 수 있습니다.

Q3: Usune은 특수 전압/전류 또는 구조에 대한 맞춤형 솔루션을 제공할 수 있습니까?

답: 그렇습니다. 전문 제조업체로서 정격 전압 조정(220V/400V) 등 완전한 맞춤 서비스를 제공합니다. 및 전류(최대 3150A), 치수, 구성요소 레이아웃 및 기능 수정; 우리 엔지니어링 팀이 일할 것입니다 IEC/GB 표준을 준수하는 맞춤형 솔루션을 설계하기 위해 긴밀히 협력하고 있습니다.
