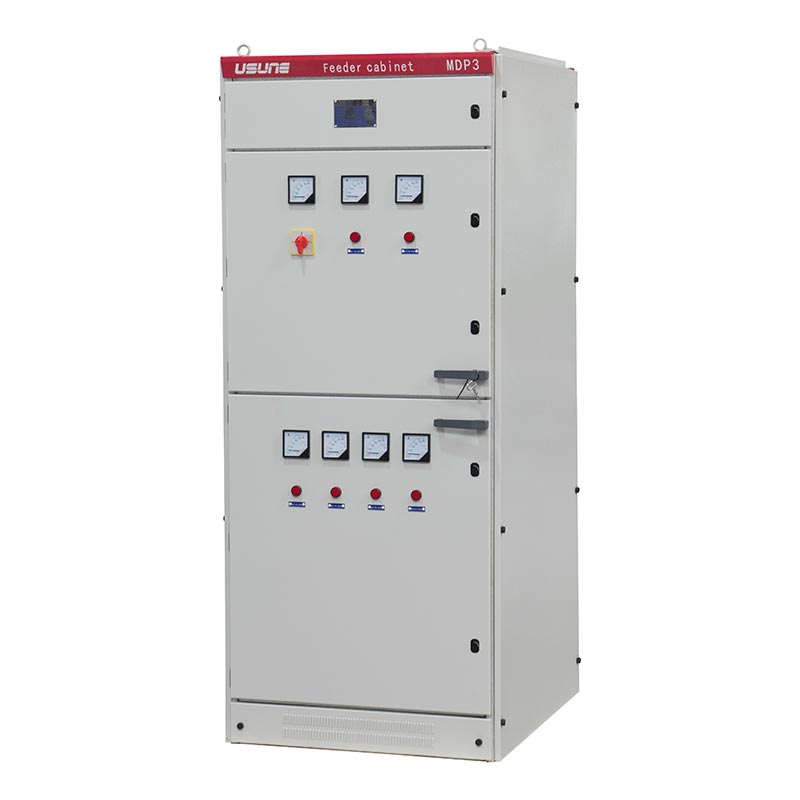

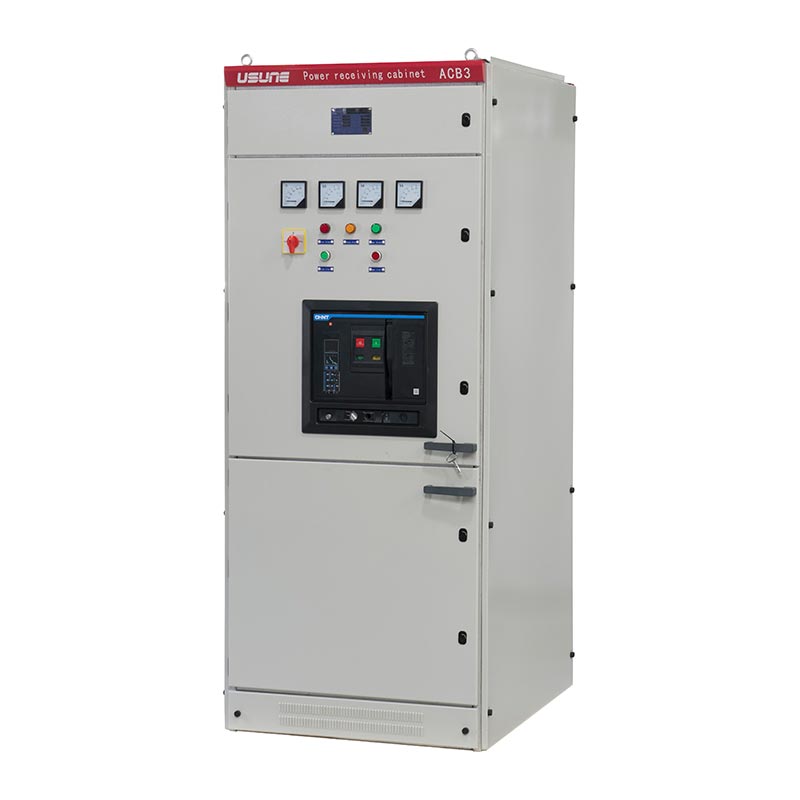

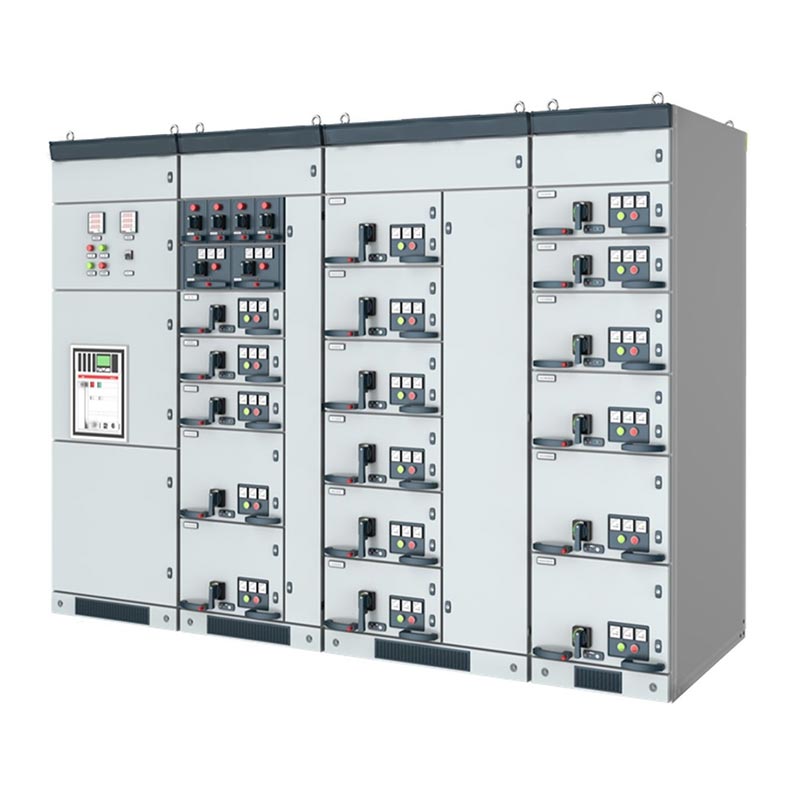

Mns 저전압 개폐 장치

Usune MNS 저전압 개폐 장치는 정격 작동 전압이 660V 이하이고 주파수가 50/60Hz인 AC 배전 시스템에 적합한 공장에서 조립된 모듈형 캐비닛입니다. 전력 변환, 분배 및 제어를 처리합니다. 중국의 전문 전력 장비 제조업체인 Usune은 성숙한 기술과 대규모 공장 생산 능력 덕분에 글로벌 사용자에게 신뢰받는 배전 장비 공급업체가 되었습니다.

문의 보내기

제품 설명

Usune MNS 저전압 배전반은 공장 조립(FBA) 표준 모듈형 구조를 채택하고 주로 다음 용도로 사용됩니다. AC 50/60Hz, 660V 이하 전력 시스템의 전력 분배, 변환 및 제어. 제품은 엄격히 준수합니다 GB 7251.1, JB/T 9961 및 IEC439-1 표준을 준수하며 ISO 관리 시스템 인증을 받아 높은 신뢰성, 작동 안전 및 유지 관리 용이성.

저전압 배전반

중압 배전반

적용 가능한 시나리오

1. 전력분야: 발전소, 변전소
2. 산업 분야: 석유화학, 금속 철강 압연, 경공업 및 섬유, 광업 기업
3. 건설 및 인프라: 주거 커뮤니티, 고층 건물, 교통 인프라
4. 특수 시나리오: 해양 석유 시추 플랫폼, 원자력 발전소(별도의 기술 필요) 합의)

환경 조건

1. 주위 온도: -5℃~+40℃, 24시간 평균 온도는 +35℃를 초과하지 않습니다.
2. 습도: +40℃에서 상대 습도가 50%를 초과하지 않습니다. 낮은 온도에서는 더 높은 습도가 허용됩니다. (예: 20℃에서 90%) 그러나 응결에 유의해야 합니다.
3. 설치 고도: 2000m를 초과하지 않음
4. 운송 및 보관 온도: -25℃~+55℃, 단기간(24시간 이하) +70℃를 견딜 수 있음
5. 특별한 작동 조건을 충족할 수 없는 경우 제조업체와 맞춤화를 협상할 수 있습니다.

기술 매개변수 및 구조 유형

1. 물류센터 캐비닛(PC)

Emax, MT, 3WN, AH, ME와 호환됩니다. 1. 직렬 회로 차단기: 수전, 배전 및 전력 공급에 사용됩니다. 보호.

2. 모터 제어 센터 캐비닛(MCC)

크고 작은 서랍형 유닛으로 구성되어 있으며, 각 회로의 메인 스위치는 차단 용량이 높은 몰드 케이스를 사용합니다. 중앙 집중식 모터 제어를 위한 회로 차단기 또는 퓨즈형 부하 스위치.

3. 자동 역률 보상 캐비닛

지능형 무효전력 구현을 위한 수동, 자동, 원격 역률 보상 장치 탑재 조정.

실제 적용 사례

사례 연구: 중국 북부 지역의 대형 철강 압연 공장 업그레이드 프로젝트

이번 제철소에서는 주배전 및 배전용 핵심설비로 Usune MNS 저압배전반을 선정하였습니다. 압연기 모터 제어로 총 58개의 MCC 캐비닛과 12개의 보상 캐비닛을 구성합니다.

이 장비는 고출력 모터의 잦은 시동-정지 및 충격 부하를 안정적으로 견딜 수 있습니다. 서랍식 구조로 유지보수 및 용량 확장이 더욱 효율적입니다. 수년간 안정적으로 운영되어 왔으며, 효과적으로 지속적인 생산을 보장하고 가동 중지 시간 유지 관리 비용을 크게 줄입니다.

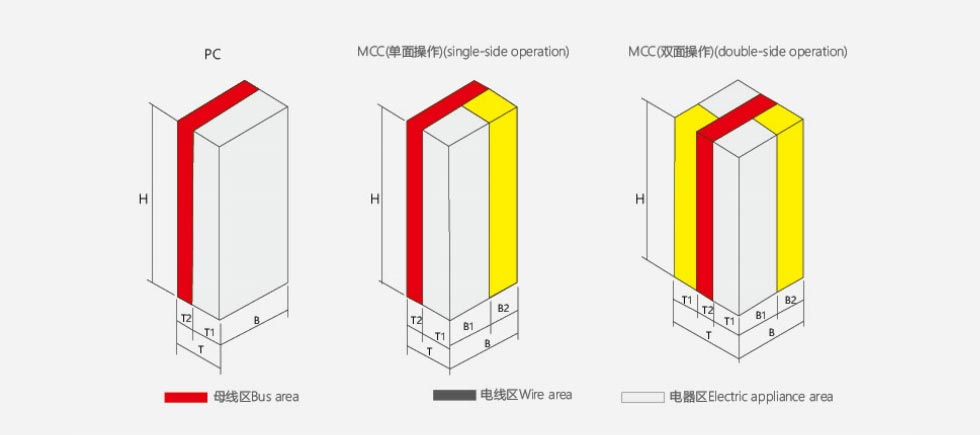

제품외형치수

Product External Dimension

배전 센터(PC) 캐비닛

높이 H	폭 B	깊이			메모
H	B	T	T1	T2	메모
2200	400	1000	800	200	주요 버스 환승
2200	400	1000	800	200	F₁s-1250-2000 ME630-1605
2200	600	1000	800	200	F2s-2500
2200	800	1000	800	200	F₄s-3200 me2000-3200
2200	1000	1000	800	200	F₅s-4000 Me3205
2200	1200	1000	800	200	나4005

B 모터 제어 센터(MCC) 캐비닛

높이 H	너비			깊이			메모
H	B	지하 1층	지하 2층	T	T1	T2	메모
2200	1000	600	400	600	400	200	단면 작동
2200	1000	600	400	1000	400	200	양면 작동

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

Cas-space Rocket Launch Project

테스트 보고서

FAQ

Q1: 기존 고정 캐비닛과 비교하여 MNS 저전압 스위치기어의 장점은 무엇입니까?

A: MNS는 풀아웃 모듈식 설계를 특징으로 하여 회로 밀도가 높아지고 내부 설치 공간이 작아집니다. 캐비닛. 결함이 있는 장치는 완전한 정전 없이 개별적으로 제거 및 교체될 수 있습니다. 그것은 제공합니다 확장성이 뛰어나고 안전 격리가 향상되어 현대 산업 및 건물 전력에 더 적합합니다. 유통.

Q2: 이 제품을 해양이나 습도가 높은 환경에서 사용할 수 있습니까?

답: 그렇습니다. 일반 환경에서 직접 사용할 수 있습니다. 해양 플랫폼, 원자력 등 특수 시나리오용 발전소 내에서 Usune은 내식성, 내습성 및 염수분무를 위한 맞춤형 솔루션을 제공할 수 있습니다. 보호하고 특별한 기술 계약에 서명합니다.

Q3: 제품의 실행기준은 무엇인가요?

A: 이 제품은 GB 7251.1, JB/T 9961 및 IEC439-1 국제 표준을 준수합니다. 디자인 및 생산 ISO 경영시스템 요구사항을 따르십시오.

요약

Usune MNS 저전압 배전반은 표준 구조, 안정적인 성능 및 손쉬운 유지 관리 기능을 갖추고 있습니다. 산업, 전력, 건설 등 다양한 분야의 배전 요구에 적합합니다. 활용 중국의 완전한 산업 체인과 전문 제조 역량을 갖춘 Usune은 신뢰할 수 있는 제조업체이자 공급업체는 전 세계 사용자에게 안전하고 효율적인 저전압 배전 솔루션을 제공합니다.
