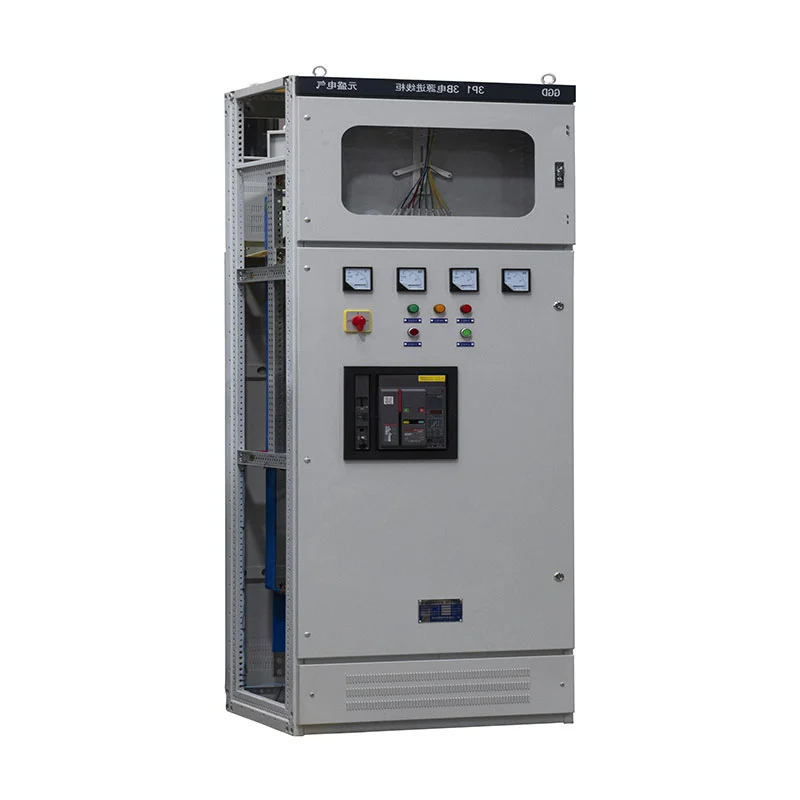

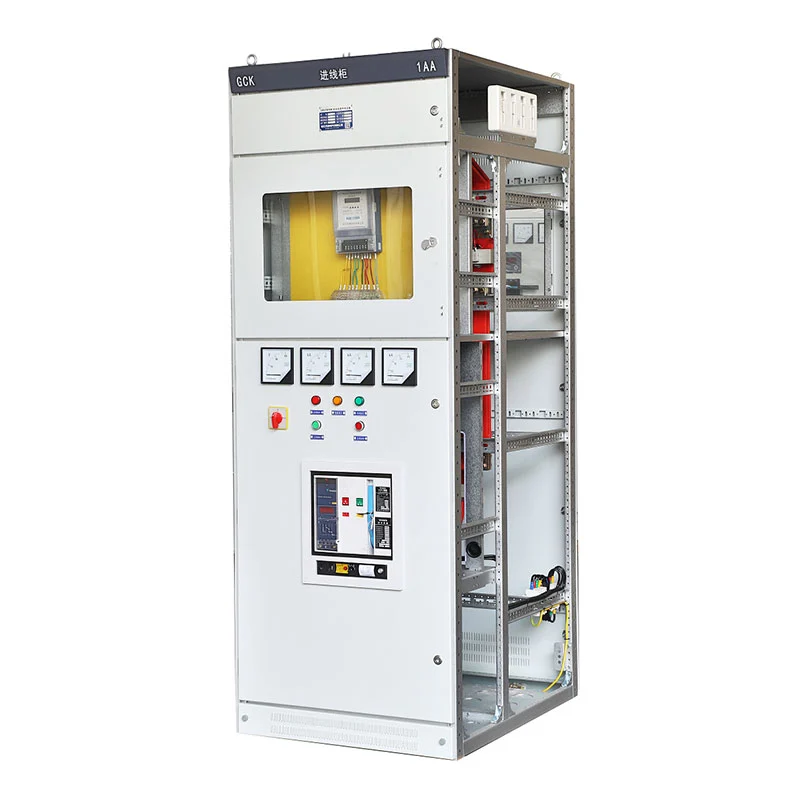

Zhejiang Usune Electric Co., Ltd.에서 개발한 저압 인출형 배전반은 AC에 적합합니다. 정격 작동 전압이 최대 400V이고 정격 전류가 최대 3150A인 50Hz 시스템입니다. 디자인은 구리 공통로를 결합합니다 배전, 구성 가능한 회로 차단기, 조직화된 2차 배선 및 다양한 지원을 위한 전용 케이블 공간 프로젝트 레이아웃. Usune은 발전소, 변전소, 중국 및 해외 시장의 공장, 광산 시설, 상업용 건물 및 기타 배전 프로젝트.
다양한 전기 부하에는 다양한 피더 배열이 필요합니다. 캐비닛은 다음에 따라 구성될 수 있습니다. 들어오는 회로, 나가는 회로, 모터 공급 장치 및 무효 전력을 허용하는 전력 분배 다이어그램 보상 회로는 동일한 저전압 배전 시스템 내에 배치됩니다.
더 큰 배전 요구 사항의 경우 Emax, MT, 3WN, AH 및 ME 시리즈와 같은 범용 회로 차단기를 사용할 수 있습니다. 프로젝트 디자인에 따라 선택되었습니다. 구성에는 성형 케이스 회로 차단기, 부하 필요한 정격 전류 및 보호 체계를 기반으로 하는 스위치 및 기타 전기 부품.
이 구성 접근 방식을 사용하면 장비를 다른 배전 아키텍처에 맞게 조정할 수 있습니다. 하나의 고정된 전기 장치에 의존하는 것입니다.
메인 버스바와 브랜치 버스바는 전해 구리를 사용하여 들어오는 버스바 사이에 안정적인 전류 전달 경로를 제공합니다. 그리고 나가는 회로. 해당 부스바에 난연성 절연 및 열수축 슬리브 적용 절연 보호를 개선하고 명확한 상 식별을 유지하는 섹션입니다.
버스바 배열은 전기 도면 및 정격 전류 요구 사항에 따라 설계되었습니다. 유연한 버스바 연결은 버스 브리지와 주 회로 사이의 들어오는 연결에도 제공될 수 있습니다. 프로젝트 설계에 필요한 차단기.
조달 팀의 경우 이 구성은 배전반과 업스트림 변압기의 매칭을 단순화하는 데 도움이 됩니다. 버스 교량 및 하류 공급 시스템.
캐비닛 프레임과 내부 파티션은 냉간 압연 강판으로 제작됩니다. 표준 플레이트 두께는 2mm 이상으로 정상적인 작동, 검사 및 검사에 충분한 기계적 강도를 제공합니다. 유지 보수.
캐비닛 구조는 전기 구성요소, 케이블 연결 및 보조 제어를 위한 전용 영역을 제공합니다. 배선. 도어, 작동 핸들, 식별판 및 내부 라벨은 전기적 구성에 따라 배열됩니다. 시운전 및 유지 관리 중에 회로 식별을 더 쉽게 할 수 있도록 설계되었습니다.
PE 구리 접지 버스는 캐비닛 배열 방향을 따라 실행됩니다. 접지가 필요한 구성 요소는 다음과 같습니다. 외부 접지에 연결하기 위해 제공된 전용 접지 단자를 사용하여 이 도체에 연결 네트워크.
2차 회로는 프로젝트 도면 및 제어 요구 사항에 따라 배열됩니다. 제어 배선 용도 유연한 절연 구리 도체로 번들로 구성되어 깨끗하고 유지 관리 가능한 내부 배선을 제공합니다. 배열.
제어 회로는 일반적으로 1.5mm² 도체를 사용하는 반면, AC 전류 회로는 2.5mm² 도체를 사용합니다. 최종 엔지니어링 설계. 난연성 단자대를 사용하고 전선 번호 또는 회로 식별 표시 전기 도면과 일치하도록 제공됩니다.
수신 캐비닛의 경우 저전압 트립 보호 기능을 회로 차단기 보호 기능에 통합할 수 있습니다. 배열. 표시 등, 제어 스위치 및 측정 장비도 요구 사항에 따라 구성할 수 있습니다. 각 회로의 기능

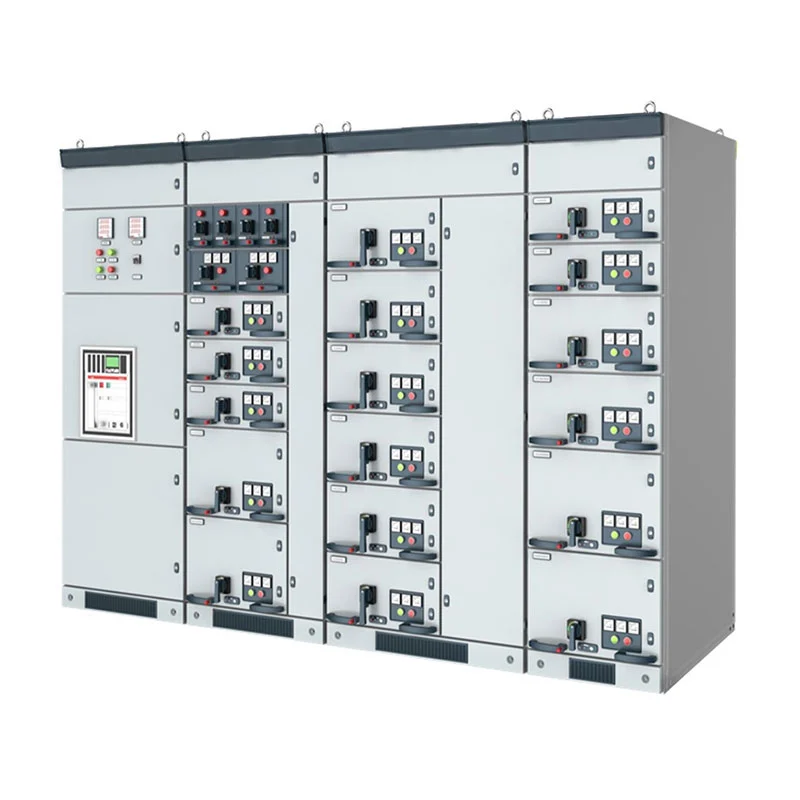

저전압 인출형 배전반은 여러 가지 일반적인 저전압 전력에 맞게 구성될 수 있습니다. 유통 기능. 들어오는 캐비닛은 업스트림 변압기나 전원으로부터 전력을 공급받는 반면, 나가는 캐비닛은 다운스트림 부하에 전기를 분배합니다.

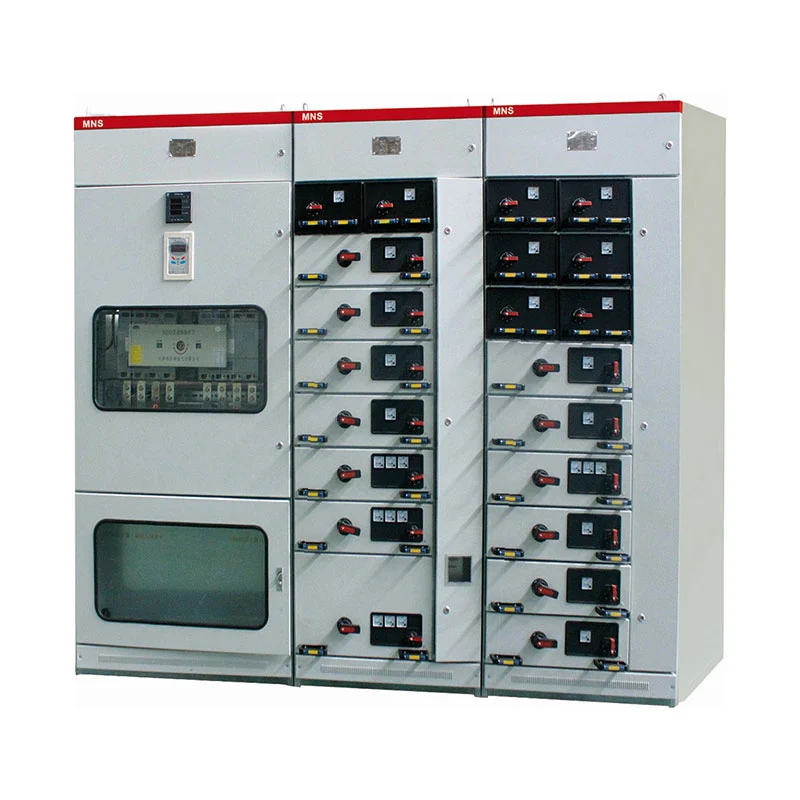

모터 제어 회로는 회로 차단기 또는 퓨즈를 사용하여 크고 작은 서랍 구성을 사용하여 배열할 수 있습니다. 모터 특성에 따라 선택된 회전식 부하 스위치. 커패시터 보상 캐비닛은 다음을 수행할 수 있습니다. 수동, 자동 또는 원격 무효 전력 보상 장비를 통합합니다.
이러한 모듈식 배열을 통해 동일한 캐비닛 플랫폼이 내부의 다양한 전기 배전 작업을 지원할 수 있습니다. 하나의 프로젝트.
| 목 | 사양 |
| 제품 유형 | 저전압 인출형 배전반 |
| 정격 작동 전압 | 0.4kV |
| 정격 주파수 | 50Hz |
| 정격전류 | 최대 3150A |
| 보호 등급 | IP23 |
| 설치 | 실내 |
| 고도 | 2000m 이하 |
| 오염 수준 | 레벨 3 |
| 주변 온도 | -10°C ~ +40°C |
| 일일 평균 상대습도 | 95% 이하 |
| 월평균 상대습도 | 90% 이하 |
| 진도 | ≤크기 8 |
| 메인 버스바 재질 | 전해동 |
| 캐비닛 재질 | 냉연강판 |
| 표준 캐비닛 색상 | 일렉트릭 그레이, RAL7032 |
| 모델 | 정격전압(V) | 정격전류(A) | 정격단락차단전류(KA) | 정격단시간내전류(1s)(kA) | 정격 피크 내전류(kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

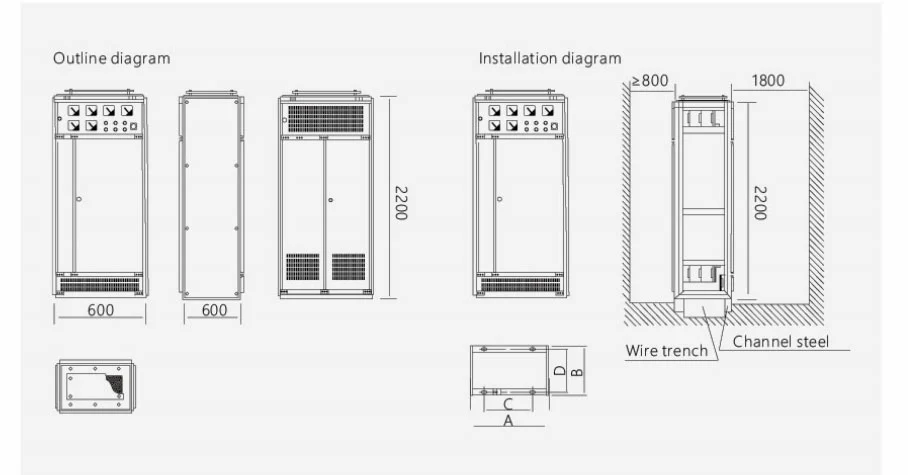

| 제품 코드 | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
장비는 심한 진동, 충격 또는 부식이 없는 환경의 실내 설치용입니다. 조건. 주변 온도는 -10°C ~ +40°C 사이로 유지되어야 하며 평균 온도는 24°C 이내여야 합니다. +35°C를 초과하지 않는 시간.
설치 고도는 일반적으로 2000m로 제한됩니다. +40°C의 최대 주변 온도에서 상대 습도는 50%를 초과해서는 안 되며, 다음 사항에 따라 더 낮은 온도에서는 더 높은 상대 습도가 허용될 수 있습니다. 적용 가능한 환경 조건.
설치 경사는 수직면에서 5°를 넘지 않아야 합니다. 특별한 목적으로 장비가 필요한 경우 환경이나 작동 조건에 따라 최종 구성은 기술 상담을 통해 결정됩니다. Usune과 고객 사이.
전기 안전은 캐비닛 구성과 회로 보호를 통해 해결됩니다. 기계 및 전기 작동 오류를 줄이기 위해 선택한 구성에 따라 연동 기능이 통합되었습니다.
캐비닛은 명확하게 식별된 회로 라벨과 구성 요소 번호를 사용하는 반면 접지 시스템은 접지 연결을 위한 전용 PE 구리 버스. 케이블 구획은 충분한 공간을 갖도록 설계될 수 있습니다. 필요한 경우 케이블 헤드 및 제로 시퀀스 변류기 설치.
전면 및 후면 도어는 안정적인 개폐가 가능하도록 설계되었으며, 작동 구성 요소는 위치에 맞게 배치되었습니다. 캐비닛 도어 및 핸들과의 간섭을 피하십시오.
Usune은 해당 IEC 및 GB 요구 사항에 따라 저전압 전기 장비를 제조합니다. 관련 표준에는 GB/T 14048.2, GB 7251.12 및 저전압 개폐 장치에 대한 해당 IEC 요구 사항이 포함됩니다. 제어 장치 어셈블리.
생산 및 관리 시스템은 ISO 9001, ISO 14001 및 ISO 45001 인증을 통해 지원됩니다. 제품 프로젝트 요구 사항에 따라 CE 인증 및 관련 테스트 문서도 함께 제공될 수 있습니다.
이러한 인증 및 표준은 조달 팀에 공급업체 평가, 프로젝트에 대한 문서화된 기반을 제공합니다. 승인 및 해외 구매.
품질 관리에는 캐비닛 재료, 구리 버스바, 전기 부품, 2차 배선 및 마감 처리가 포함됩니다. 조립. 구성 요소는 승인된 설계 도면 및 기술 사양에 따라 선택됩니다.
배송 전에 조립된 장비는 정기적인 검사와 테스트를 거칩니다. 배선, 구성 요소 식별, 접지 연결, 캐비닛 구조 및 전기 기능을 프로젝트 문서와 비교하여 확인합니다. 고객 현장의 설치 및 시운전 문제를 줄입니다.
Usune은 또한 품질 검증 및 프로젝트 추적성을 지원하기 위해 생산 및 검사 기록을 유지합니다.
Cas-space 로켓 발사 프로젝트에 저전압 인출형 배전반이 공급되었으며, 프로젝트 시설 및 전기 지원을 위해 신뢰할 수 있는 저전압 배전이 필요한 곳 시스템.
여러 전기 부하와 다양한 배전 회로가 포함된 엔지니어링 프로젝트의 경우 모듈형 캐비닛 구성을 통해 들어오는 전원, 공급 회로 및 보조 전기 기능을 다음에 따라 구성할 수 있습니다. 프로젝트 배전 설계.
캐비닛 치수는 승인된 전기 도면, 구성 요소 선택, 케이블에 따라 결정될 수 있습니다. 진입 요구 사항 및 현장 설치 조건. Usune은 해당 치수 도면을 제공할 수 있습니다. 생산 전 엔지니어링 검토.
Usune은 배송 전에 검사 및 정기 테스트를 수행합니다. 테스트 프로세스에는 캐비닛 조립, 전기 연결, 부품 설치, 접지, 보조 배선 및 기타 관련 기능.
프로젝트 요구 사항에 따라 테스트 보고서 및 기술 문서를 제공하여 고객에게 도움을 줄 수 있습니다. 입고 검사, 설치 및 시운전 절차를 완료합니다.
표준 구성의 정격은 0.4kV이며 정격 전류는 최대 3150A입니다. 최종 전기 구성 프로젝트 부하 및 설계 도면에 따라 결정됩니다.
예. Usune은 전기 회로도, 회로 수량, 구성 요소에 따라 캐비닛 구성을 사용자 정의할 수 있습니다. 선택, 케이블 입구 방향, 캐비닛 치수 및 기타 프로젝트 요구 사항.
시스템은 다양한 회로 차단기 구성을 수용할 수 있습니다. Emax, MT와 같은 범용 회로 차단기, 승인된 설계에 따라 3WN, AH, ME 시리즈를 선택할 수 있습니다.
예. 모터 제어 구성은 다양한 서랍 크기와 적합한 회로 차단기를 사용하여 배열하거나 퓨즈를 사용할 수 있습니다. 모터 용량 및 보호 요구 사항에 따라 부하 스위치를 전환합니다.
메인 및 브랜치 부스바는 전해동을 사용합니다. 관련 부스바 섹션에는 난연성이 제공될 수 있습니다. 단열재 및 열수축성 보호 슬리브.
Usune은 기술 사양, 전기 도면, 치수 도면, 테스트 보고서 및 관련 정보를 제공할 수 있습니다. 프로젝트 요구 사항에 따른 품질 문서.
표준 리드 타임은 일반적으로 구성, 수량 및 프로젝트 요구 사항에 따라 15~20일입니다.
Usune은 전기 장비 제조 및 프로젝트 기반 제품 분야에서 14년 이상의 경험을 보유하고 있습니다. 개발. 엔지니어링 팀은 고객 도면과 전기 사양을 바탕으로 작업하여 필요한 캐비닛 구성.
ISO 9001, ISO 14001 및 ISO 45001 관리 시스템, IEC 및 GB 표준 준수, CE 인증 및 일상적인 공장 테스트를 통해 Usune은 국내외에 저전압 배전 장비를 제공합니다. 프로젝트.
저전압 인출형 배전반이 필요한 프로젝트의 경우 고객은 단일 회선을 제공할 수 있습니다. 다이어그램, 정격 전류, 들어오고 나가는 회로 수, 구성 요소 요구 사항 및 캐비닛 크기. 그런 다음 Usune은 해당 기술 구성 및 견적을 준비할 수 있습니다.
