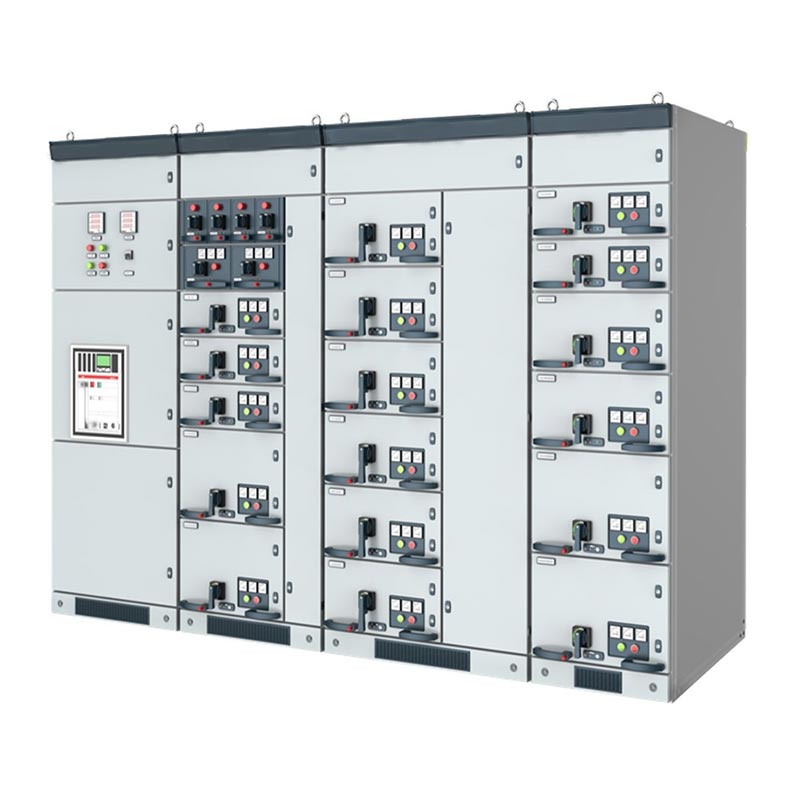

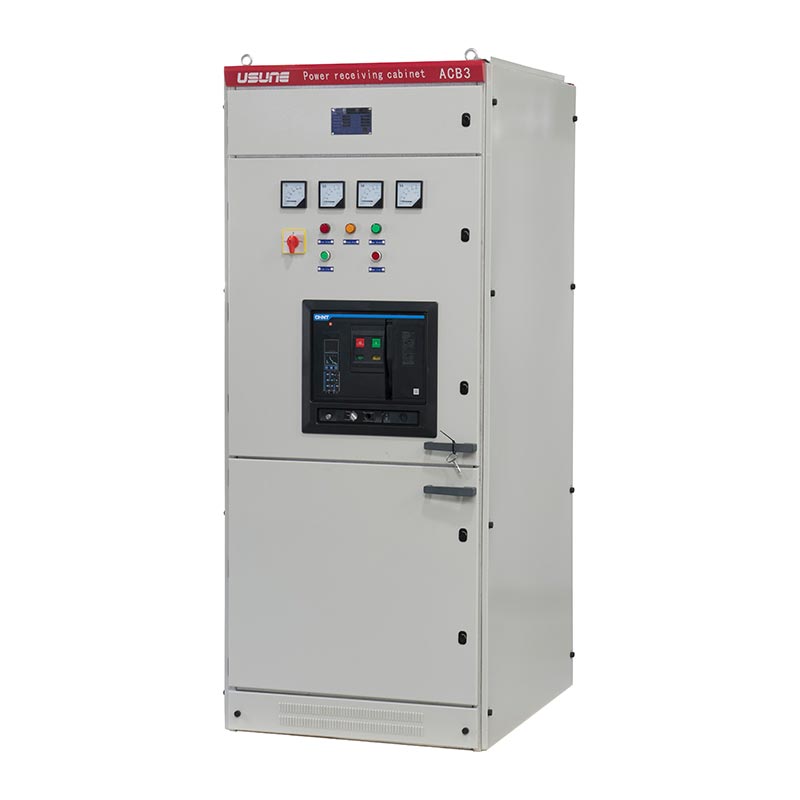

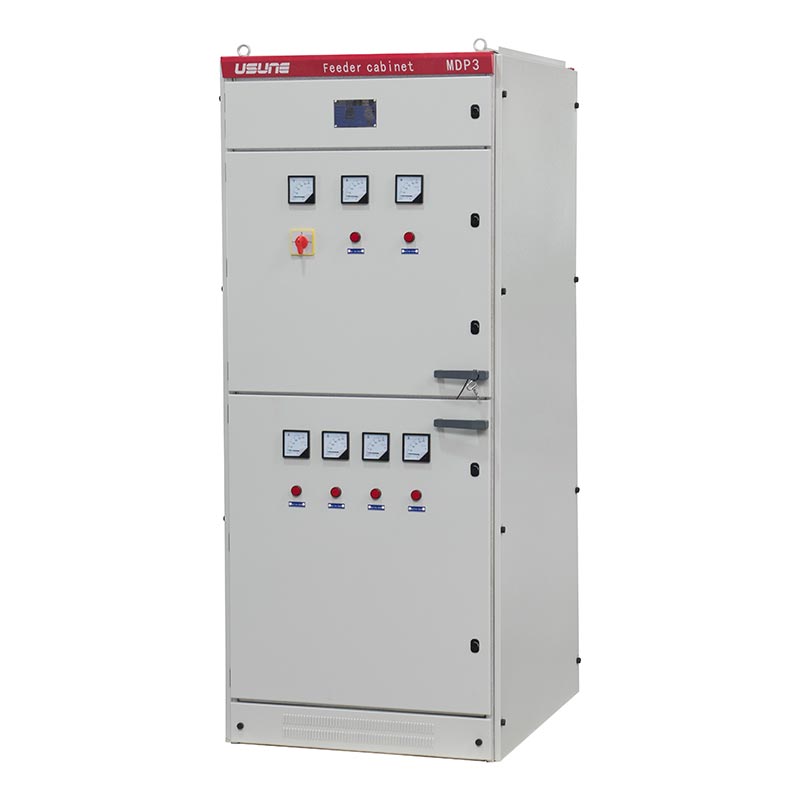

Usune GGD 저전압 배전반은 주로 수전, 배전, 제어용으로 사용되는 고정형 배전반입니다. 저전압 시스템에서. 실내 애플리케이션에 최적화되어 발전소, 변전소, 산업 및 광산 기업 및 고층 건물에 사용되며 최대 3150A의 부하를 처리할 수 있습니다.
- 정격전압: 0.4kV (380V)
- 정격 주파수: 50Hz
- 보호 등급: IP23
- 표준: IEC 439, GB 7251, GB/T 14048.2
- 인증: ISO 9001 경영시스템 인증
저전압 배전반
중압 배전반
1. 캐비닛 프레임: 두께 ≥2mm의 냉간 압연 강판으로 제작되었으며 RAL7032 전기 회색으로 제작되었습니다.
높은 기계적 강도를 가지고 있습니다.
2. 보호 성능 : IP23 보호 등급으로 고체 이물질의 침입을 효과적으로 방지하고
물이 튀다.
3. 연동 장치: GGD 저압 배전반은 기계적 및 전기적 연동 장치를 통합합니다.
메커니즘으로 오작동을 효과적으로 방지하고 작동 안전을 보장합니다.
4. 핵심 구성 요소: 고품질 회로 차단기, 간섭 방지 LED 표시기 및 정밀도 장착
포인터형 기구.
1. 높은 차단 용량 : 최대 50kA의 차단 용량으로 결함이 있는 장비의 안정적인 작동을 보장합니다.
조건.
2. 우수한 안정성 : 우수한 동적 및 열 안정성을 나타내어 중장비 산업에 적합합니다.
응용 프로그램.
3. 유연한 구성: 모듈형 설계로 전원, 조명, 모터를 기반으로 맞춤형 구성이 가능합니다.
제어 요구 사항.
4. 편리한 유지 관리: 구성 요소가 논리적으로 배치되고 명확하게 라벨이 지정되어 있으며 캐비닛 도어는 내구성이 있습니다.
일일 검사 및 유지 관리를 용이하게 합니다.
5. 강력한 환경 적응성: 작동 온도 범위는 -10℃ ~ +40℃이며 다음과 같은 환경에 적합합니다.
고도 ≤1000m.
| 매개변수 이름 | 특정 매개변수 |
| 모델 | GGD 시리즈 |
| 정격전압 | 0.4kV(380V) |
| 정격전류 | 최대 3150A |
| 빈도 | 50Hz |
| 보호 수준 | IP23 |
| 재료 | 냉연강판(≥2mm) |
| 색상 | RAL7032(전기 회색) |
| 적용 가능한 표준 | IEC 439, GB 7251, GB/T 14048.2 |
| 고도 | 1000m 이하 |
| 온도 범위 | -10℃ ~ +40℃ |
| 습기 | 일일 평균 ≤95% |
| 오염 수준 | 레벨 3 |
| 진도 | ≤크기 8 |
| 목 | 단위 | 매개변수 | |
| 정격전압 | kV | 24 | |
| 정격 주파수 | 헤르츠 | 50 | |
| 차단기의 정격 전류 | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| 스위치 캐비닛의 정격 전류 | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| 정격 동적 전류(4s) | 카 | 16, 20, 25, 31.5, 40, 50 | |
| 정격 정상 전류(피크) | 카 | 40, 50, 63, 80, 100, 125 | |
| 정격 단락 차단 전류 | 카 | 16, 20, 25, 31.5, 40, 50 | |
| 정격 단락 전류 만들기 | 카 | 40, 50, 63, 80, 100, 125 | |
| 1min 상용주파 내전압 | 극-극, 극-지구 | kV | 65 |
| 격리 거리를 넘어서 | kV | 79 | |
| 낙뢰 충격 내전압(피크) | 극-극, 극-지구 | kV | 125 |
| 격리 거리를 넘어서 | kV | 145 | |
| 보호 수준 | 인클로저용 IP4X, 격리실 및 회로 차단기실 개방용 IP2X | ||
| 참고: CT의 단락 용량은 별도로 고려해야 합니다. | |||
1. 프로젝트 명 : 탄광 배전 시스템 업그레이드
2. 고객: 중국 산시성의 대규모 석탄 채굴 그룹
3. 프로젝트 과제: 먼지와 진동 수준이 높은 혹독한 지하 환경으로 인해 안정적이고 안정적인 솔루션이 필요합니다. 컨베이어, 펌프, 환기 장비를 위한 안정적인 전원 공급 장치입니다.
4. 솔루션: 주 배전 및 구역별 전력을 위한 18개의 Usune GGD 저전압 개폐 장치 배치 유통.
5. 프로젝트 결과:
- 신뢰성: 예상치 못한 가동 중단 없이 24개월 연속 안정적으로 작동합니다.
- 안전성 : IP23 보호등급과 견고한 연동장치로 전기안전사고를 완벽하게 제거합니다.
- 효율성 향상: 안정적인 전원 공급으로 장비 고장률을 65% 감소시킵니다.
- 유지 관리 최적화: 접근이 쉬운 구성 요소 설계로 유지 관리 시간이 50% 단축됩니다.

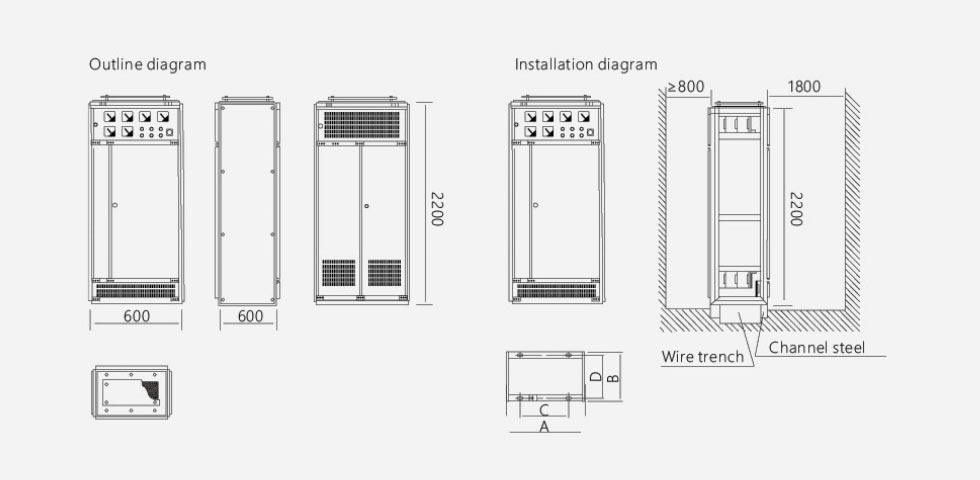

| 제품 코드 | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: 표준 설계는 고도 1000m 이하에 적합합니다. 최대 2000m의 고도에 적합한 버전은 다음과 같습니다. 제조업체 확인에 따라 맞춤화됩니다.
A: 이 제품은 실내 사용을 위해 설계되었습니다(레벨 3 오염 환경에 적합). 옥외용 또는 고도로 부식성 응용 분야의 경우 Usune에 문의하여 맞춤형 코팅이나 업그레이드된 보호 등급을 확인하세요.
A: 이 제품은 IEC 439, GB 7251, GB/T 14048.2 및 ISO 관리 시스템 표준을 준수합니다. 다음의 경우 기준이 상충되는 경우에는 더 높은 기준이 우선적으로 적용됩니다.
결론적으로 Usune GGD 저전압 배전반은 고성능, 고신뢰성 배전반입니다. 솔루션. 중국의 선도적인 제조업체이자 공급업체인 Usune은 엄격한 고급 설계 개념을 통합합니다. 품질 관리 및 광범위한 산업 경험을 바탕으로 현대적인 생산 시설을 활용하여 안전한 제품을 제공합니다. 전력을 포함한 전 세계의 다양한 시나리오를 위한 효율적이고 내구성 있는 배전 제품 및 서비스 공장, 산업시설, 상업용 건물 등을 말합니다.
