정격 작동 전압이 최대 660V인 AC 50~60Hz 시스템용으로 설계된 저전압 서랍형 스위치기어 캐비닛 전력 분배, 모터 제어 및 역률 보상을 위해 구성할 수 있습니다. 그것은 적합합니다 산업 플랜트, 전력 시설, 석유화학 프로젝트, 교통 인프라, 상업용 건물, 및 기타 저전압 전기 시스템.
기존의 고정형 배전 캐비닛에서 전기 회로는 전체 캐비닛에 상대적으로 의존합니다. 배열. 시설에 독립 부하가 많이 포함되어 있으면 회로 관리 및 향후 수정이 더 복잡해졌습니다.
서랍형 구성은 전기 기능을 개별 장치로 나눕니다. 각 서랍은 특정 피더, 모터 또는 전기 부하를 사용하여 전체 캐비닛을 실제 상황에 따라 구성할 수 있습니다. 유통 구조.
공장 및 대규모 시설의 경우 이는 개폐 장치가 전기 부하를 중심으로 계획될 수 있음을 의미합니다. 단순히 물리적 캐비닛 크기를 기준으로 합니다.
서랍 구조를 통해 다양한 회로를 별도의 기능 장치에 할당할 수 있습니다.
예를 들어, 생산 시설에는 컨베이어 모터, 펌프, 팬, 보조 장치에 대한 독립 회로가 있을 수 있습니다. 기계, 조명, 일반 배전. 이러한 회로는 개별에 따라 배열될 수 있습니다. 전기 요구 사항.
이 구조는 운영자가 각 회로와 연결된 장비 간의 관계를 식별하는 데 도움이 됩니다. 수많은 출력 공급 장치가 있는 대형 전기실에서 특히 유용합니다.
모든 전기 부하에 동일한 전력 요구 사항이 있는 것은 아닙니다. 소형 보조모터와 고출력 생산모터 다른 스위칭 및 보호 장치가 필요할 수 있습니다.
따라서 저전압 서랍형 배전반 캐비닛은 다양한 회로에 크고 작은 서랍을 사용할 수 있습니다. 요구 사항. 서랍 구성은 모터 정격, 피더 용량 및 개수에 따라 결정될 수 있습니다. 프로젝트 내의 회로.
이를 통해 전기 엔지니어는 캐비닛 레이아웃을 준비할 때 더 큰 자유를 누릴 수 있습니다.
산업 시설의 경우 모터 제어는 저전압 전기 전력의 상당 부분을 차지할 수 있습니다. 시스템.
MCC 구성은 크고 작은 서랍으로 구성되며 각 회로의 주요 스위칭 장치는 차단 용량이 높은 성형 케이스 회로 차단기 또는 퓨즈가 있는 회전식 부하 스위치.
이 배열은 펌프, 압축기, 팬, 컨베이어, 생산 기계 및 기타 회로에 적용할 수 있습니다. 기타 모터 구동 장비.
이러한 모터 회로를 전용 기능 장치로 분리하면 전기적 관계도 단순화됩니다. 개별 모터와 해당 피더 사이.
배전 센터 캐비닛은 들어오는 전력을 여러 개로 나누어야 하는 경우에 사용됩니다. 다운스트림 회로.
PC 구성은 승인된 사양에 따라 Emax, MT, 3WN, AH 및 ME 시리즈 회로 차단기를 수용할 수 있습니다. 전기 디자인.
선택 시에는 정격 전류, 단락 용량, 피더 특성, 보호 조정, 그리고 연결된 장비의 요구 사항.
모터가 많은 산업용 시스템은 상당한 무효 전력 수요를 생성할 수 있습니다. 이러한 설치의 경우 역률 보상은 저전압 전기 설계의 일부를 구성할 수 있습니다.
보상 캐비닛은 수동, 자동 또는 원격 역률 보상을 위해 구성할 수 있습니다.
고객의 부하 특성 및 전기적 관리에 따라 구성이 결정될 수 있습니다. 모든 프로젝트에 대해 동일한 보상 방식을 사용하는 대신 요구 사항을 충족합니다.
장비는 다양한 부하 구조를 가진 전기 시스템에 적용될 수 있습니다.
여러 생산 라인이 있는 공장에서는 모터, 보조 장비 및 일반용으로 별도의 서랍 장치를 사용할 수 있습니다. 전원 회로.
펌프, 압축기, 팬 및 기타 공정 장비는 전용 모터 제어 회로를 통해 배열할 수 있습니다.
대규모 생산 시설에서는 여러 고전력 장비 및 모터에 중앙 집중식 저전압 배전을 사용할 수 있습니다. 피더.
철도 시설, 터미널 및 지원 인프라는 장비 전력 분배를 위해 캐비닛을 사용할 수 있으며 보조 전기 시스템.
상업용 및 주거용 건물은 중앙 집중식 배전 내에서 여러 개의 저전압 공급 장치를 구성할 수 있습니다. 시스템.
발전소 및 에너지 프로젝트는 다음에 따라 배전, 모터 제어 및 보상 기능을 구성할 수 있습니다. 보조 전기 부하.
| 목 | 사양 |
| 제품 유형 | 저압 서랍식 배전반 |
| 정격 작동 전압 | 660V 이하 |
| 정격 주파수 | 50Hz / 60Hz |
| 주요 기능 | 배전/모터 제어/역률 보상 |
| PC 구성 | Emax / MT / 3WN / AH / ME 시리즈 회로 차단기 |
| MCC 구성 | 크고 작은 서랍 |
| MCC 메인 스위칭 | 퓨즈가 있는 고차단 MCCB/회전형 부하 스위치 |
| 보상 | 수동/자동/원격 |
| 표준고도 | 2000m 이하 |
| 주변 온도 | -5°C ~ +40°C |
| 24시간 평균 기온 | ≤+35°C |
| 운송 및 보관 | -25°C ~ +55°C |
| 단기 온도 | 24시간 이하 동안 최대 +70°C |
| 적용 가능한 주파수 | AC 50~60Hz |
표준 작동 환경의 주변 온도는 -5°C에서 +40°C 사이여야 하며 평균 온도는 +35°C를 초과하지 않는 24시간 이상의 온도.
최대 주변 온도 +40°C에서 상대 습도는 50%를 초과해서는 안 됩니다. 더 높은 습도가 허용될 수 있습니다. +20°C에서 최대 90%와 같은 낮은 온도에서는. 결로가 발생하므로 온도 변화를 고려해야 합니다. 발생할 수 있습니다.
표준 고도는 2000m 이하입니다.
운송 및 보관 중에 장비는 -25°C ~ +55°C의 온도를 단기간 견딜 수 있습니다. 24시간을 초과하지 않는 기간 동안 최대 +70°C에 노출됩니다.
해양 석유 시추 플랫폼 및 원자력 발전소를 포함한 특수 응용 분야에는 별도의 기술이 필요합니다. 제조업체와 최종 사용자 간의 평가 및 합의.
Cas-space Rocket Launch Project는 Usune 전기 장비에 대한 엔지니어링 참조입니다.
로켓 발사 인프라에는 장비 시스템, 보조 장치 등 다양한 지원 전기 부하가 포함되어 있습니다. 시설, 인프라 서비스. 이러한 시설에는 명확한 회로 구성과 신뢰할 수 있는 기능이 필요합니다. 다양한 운영 영역을 지원하는 전기 배전.
Usune 장비는 프로젝트 전기 시스템의 일부로 적용되어 실제 공급 경험을 제공했습니다. 전문 인프라를 위한 스위치기어입니다.
이 프로젝트는 또한 실제 전기 아키텍처에 캐비닛 구성을 적용하는 것의 중요성을 보여줍니다. 획일적인 배치에 의존하기보다는 시설의 형태를 취하는 것입니다.
Usune의 생산 및 관리 시스템은 ISO 9001, ISO 14001 및 ISO 45001에 의해 지원됩니다.
장비는 GB 7251.1, JB/T 9961 및 GB 7251.1을 포함하여 적용 가능한 IEC 및 GB 요구 사항에 따라 제조되었습니다. 저전압 개폐 장치 및 제어 장치 어셈블리에 대한 관련 국제 요구 사항.
배송 전에 완성된 캐비닛은 공장 검사와 정기 테스트를 거칩니다. 관련 테스트 보고서 및 프로젝트 요구사항에 따라 기술 문서가 제공될 수 있습니다.
조달팀의 경우 가장 중요한 단계는 제조 전에 전기 구성을 확인하는 것입니다.
저전압 서랍형 배전반 캐비닛은 단지 실제 부하 목록에 따라 선택해야 합니다. 캐비닛의 정격 전압.
Usune은 다음 사항을 확인할 것을 권장합니다.
| 고객정보 | 중요한 이유 |
| 시스템 전압 | 기본 전기 설계 결정 |
| 들어오는 전류 | 수신 용량 결정 |
| 피더 수 | 서랍 수량 결정 |
| 모터 수량 | MCC 요구 사항 결정 |
| 모터 정격 | 서랍 및 전환 선택을 결정합니다. |
| 단락 레벨 | 보호 요구 사항 결정 |
| 보상 요구 사항 | 보상능력 결정 |
| 설치환경 | 작동 조건 확인 |
| 단선 다이어그램 | 최종 캐비닛 구성 지원 |
견적 단계에서 이러한 세부 정보를 제공하면 Usune이 견적에 더 잘 맞는 구성을 준비할 수 있습니다. 고객의 실제 전기 시스템.
| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 | |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 | |
| 2 | 정격주파수 | 헤르츠 | 50 | 50 | 50 | |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 | |
| 4 | 정격 절연 수준 | 1분 주파수 저항 압력 | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| 조명 임펄스 내전압 | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 | |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 | |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 | |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 | |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— | |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— | |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 | |
| 12 | 기계적 수명 | 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 절연/접지 스위치 | 5000 | 5000 | 5000 | |||
| 13 | 회로 저항 | μΩ | ≤150 | —— | ≤150 | |
| 14 | 정격충전압력(게이지압력 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP 보호 등급 | 내각 | IP4X | IP4X | IP4X | |
| 가스탱크 | IP67 | IP67 | IP67 | |||

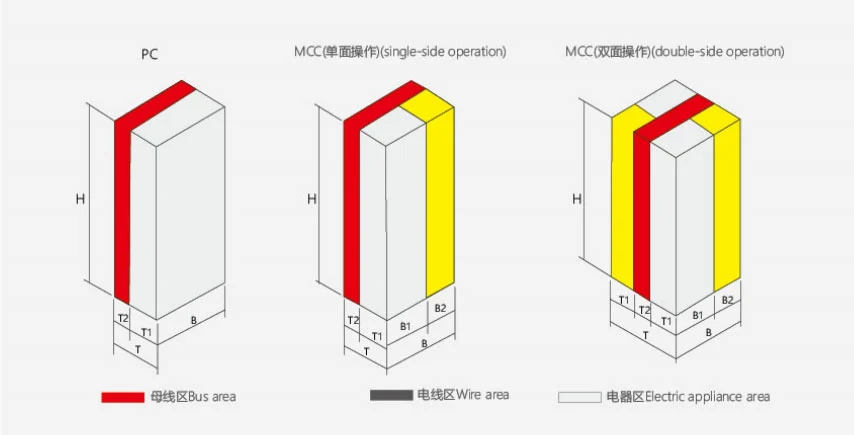

| 키 | 너비 | 깊이 | 메모 | ||||
| H | B | 지하 1층 | 지하 2층 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | 단면 작동 |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | 양면 작동 |
캐비닛은 표준화된 캐비닛 구조와 기능적 구성 요소를 사용하여 공장에서 조립됩니다.
생산 공정에는 부품 검사, 구조 조립, 서랍 설치, 전기 배선, 기능 단위 검사 및 일상적인 테스트.
이 공장 기반 조립 프로세스를 통해 최종 캐비닛 구성을 승인된 구성과 비교하여 확인할 수 있습니다. 선적 전 기술 요구 사항.
이 장비는 정격 작동 전압이 660V 이하인 AC 시스템용으로 설계되었습니다.
서랍 배열을 통해 개별 전기 회로를 별도의 기능 단위로 구성할 수 있습니다. 대규모 배전 시스템을 더 쉽게 관리하고 구성할 수 있습니다.
예. MCC 구성은 모터 용량 및 회로 요구 사항에 따라 크고 작은 서랍을 모두 사용할 수 있습니다.
PC 구성에서는 승인된 프로젝트에 따라 Emax, MT, 3WN, AH 및 ME 시리즈 회로 차단기를 사용할 수 있습니다. 디자인.
예. MCC 섹션은 다중 모터 회로용으로 특별히 설계되었으며 다양한 서랍으로 구성할 수 있습니다. 크기.
예. 프로젝트 요구사항에 따라 수동, 자동, 원격 보상 기능을 구성할 수 있습니다.
Usune은 ISO 9001, ISO 14001 및 ISO 45001 관리 시스템에 따라 운영됩니다. 제품은 다음에 따라 제조됩니다. 적용 가능한 IEC 및 GB 표준과 해당 구성에 CE 인증을 사용할 수 있습니다.
예. 서랍수량, 회로배치, 차단기 선택, MCC 구성, 보상기능 가능 고객의 전기 요구 사항에 따라 결정됩니다.
가장 유용한 정보에는 시스템 전압, 유입 전류, 피더 수, 모터 수량 및 정격이 포함됩니다. 단락 수준, 보상 요구 사항, 설치 환경 및 전기 단선 다이어그램.
Usune은 여러 전원 회로를 구성해야 하는 전기 시스템을 위한 저전압 개폐 장치를 제공합니다. 중앙 집중식 캐비닛 내에서.
저전압 서랍형 배전반 캐비닛을 소싱하는 고객의 경우 Usune은 전기 부하를 평가할 수 있습니다. 구조, 적절한 서랍 구성 선택, 구성 요소 선택 조정, 공장 조립 완료 및 테스트하고 프로젝트 납품을 위한 기술 문서를 제공합니다.
