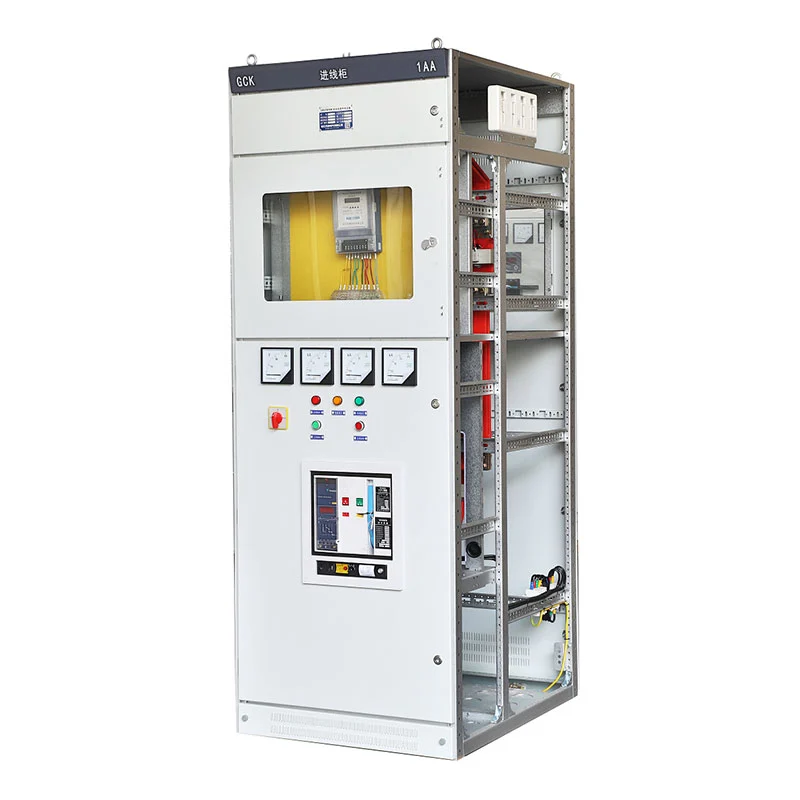

저전압 인출형 배전반 패널은 여러 유형의 전기가 사용되는 프로젝트에 특히 적합합니다. 부하는 하나의 중앙 집중식 저전압 배전 시스템에서 관리되어야 합니다. 단일 고정을 사용하는 대신 배열에 따라 캐비닛은 전원 분배 장치, 모터 제어 장치 및 역률로 구성될 수 있습니다. 고객의 전기 다이어그램에 따른 보상 기능.
대규모 저전압 전기 시스템에는 일반적으로 다양한 유형의 부하가 포함됩니다. 생산 장비, 모터, 조명, 보조 장비 및 반응 부하는 다른 보호 및 제어 장치가 필요할 수 있습니다.
따라서 Usune의 모듈형 스위치기어는 각 회로의 기능에 따라 구성될 수 있습니다. 전형적인 시스템 들어오고 나가는 전력을 위한 배전 센터(PC), 모터를 위한 모터 제어 센터(MCC)를 포함할 수 있습니다. 피더 및 무효 전력 관리를 위한 보상 캐비닛이 있습니다.
이 구성을 통해 전기 엔지니어는 실제 부하 구조를 중심으로 배전반을 개발할 수 있습니다. 프로젝트.

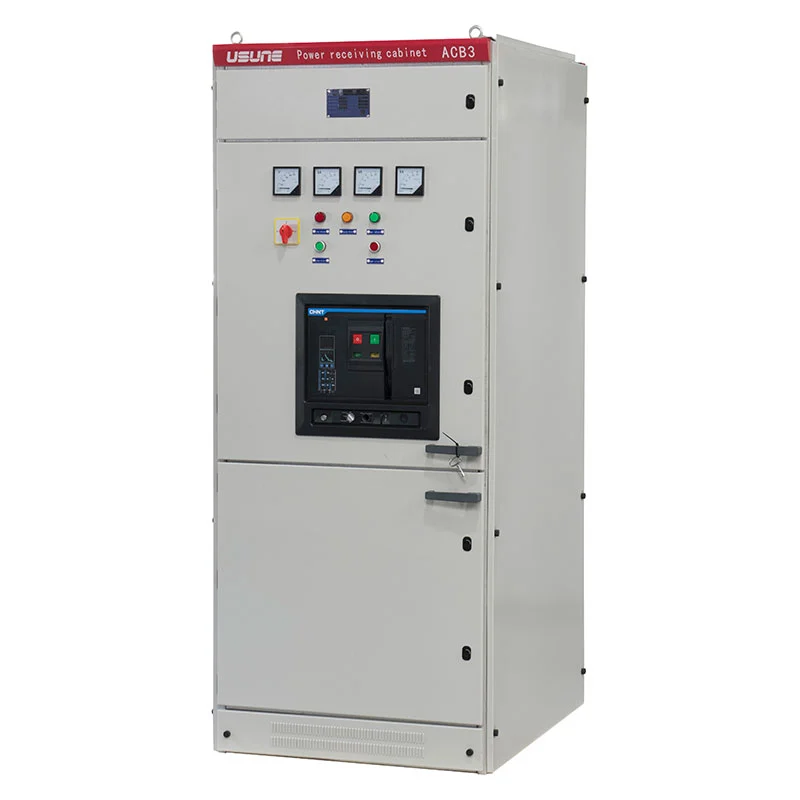

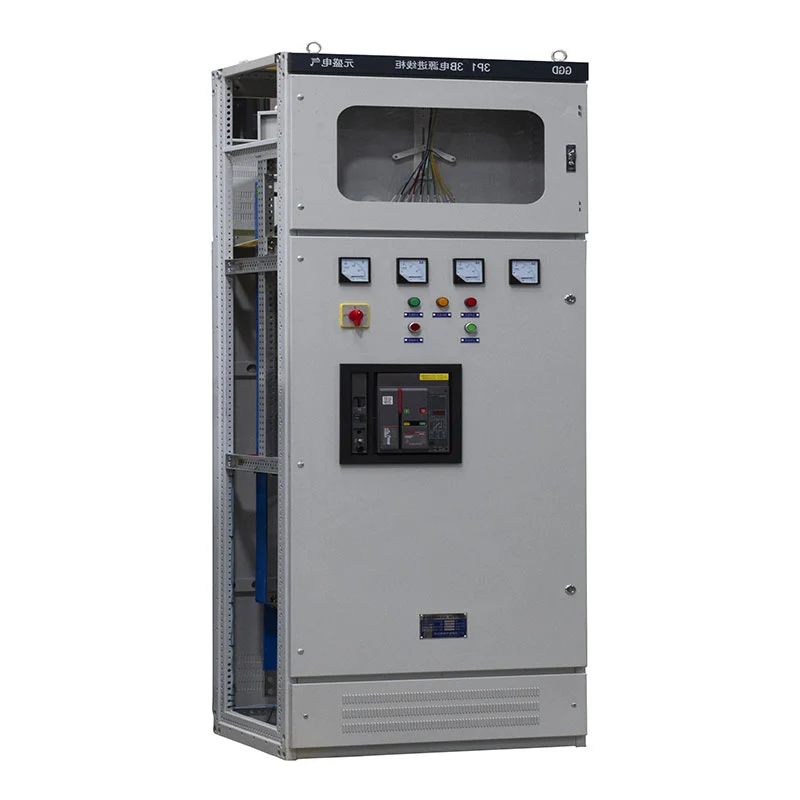

PC 캐비닛은 저전압 시스템의 수신 및 배전측을 위해 설계되었습니다.
필요한 전기 매개변수에 따라 캐비닛은 Emax, MT, 3WN, AH, ME 시리즈 회로를 수용할 수 있습니다. 승인된 설계에 따른 차단기 및 기타 호환 가능한 구성 요소.
분배 섹션은 다운스트림 생산 라인, 변압기, 보조 장비, 빌딩 시스템 및 기타 전기 부하.
여러 피더가 있는 프로젝트의 경우 각 회로는 정격 전류 및 보호에 따라 배열될 수 있습니다. 요구 사항에 따라 전체 유통 네트워크를 더 쉽게 구성할 수 있습니다.
모터 부하는 산업용 전기 시스템의 가장 큰 구성 요소 중 하나인 경우가 많습니다. 펌프, 팬, 압축기, 컨베이어, 공작 기계 및 생산 장비에는 모두 전용 모터 회로가 필요할 수 있습니다.

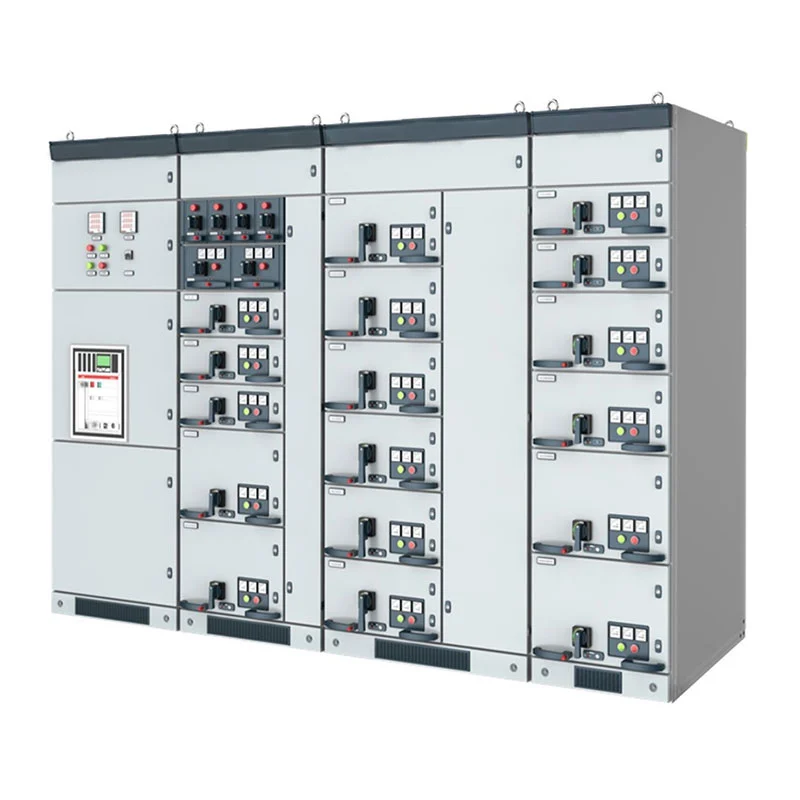

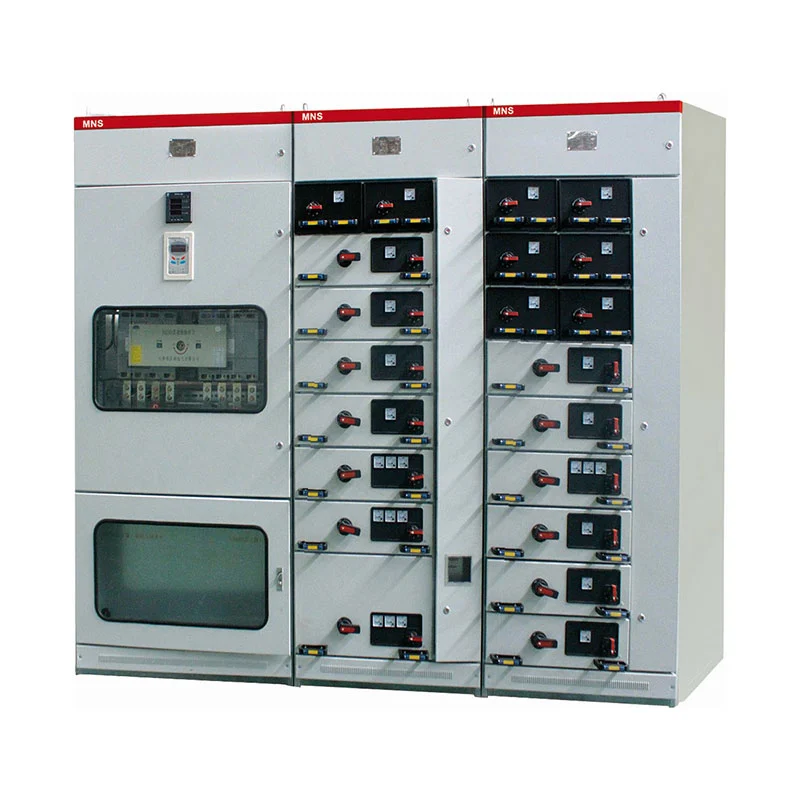

MCC 구성은 다양한 모터 피더 요구 사항을 수용하기 위해 크고 작은 서랍을 사용합니다. 주요 회로별 개폐장치는 차단용량이 큰 배선용 차단기나 회전부하를 사용할 수 있음 퓨즈로 전환하십시오.
이러한 배열을 통해 모터 회로를 일반 배전 회로와 별도로 그룹화할 수 있습니다. 전기 시스템의 중앙 집중식 제어를 유지합니다.
다수의 모터와 유도 부하가 있는 산업 시설에는 무효 전력 보상이 필요할 수 있습니다.
Usune은 수동, 자동 또는 원격 역률 보상 기능으로 보상 섹션을 구성할 수 있습니다. 고객의 전기 관리 시스템에 따라 적절한 제어 방식을 선택할 수 있습니다.
보상 장비를 일반 배전반 및 모터 회로와 분리함으로써 캐비닛 배치가 더 좋아질 수 있습니다. 고객의 전반적인 전력 관리 전략에 부합합니다.
인출형 저전압 시스템의 주요 가치는 단순히 캐비닛 구조 자체가 아니라 하나의 조정 시스템 내에서 다양한 전기 기능을 구성합니다.
PC 섹션은 들어오는 전력을 처리하고 전력을 다운스트림 피더에 분배합니다. 차단기 구성은 다음과 같습니다. 시스템의 전류 및 보호 요구 사항에 따라 선택됩니다.
MCC 섹션은 모터 관련 회로 전용입니다. 모터에 따라 다양한 서랍 크기를 배열할 수 있습니다. 등급 및 피더 수량.
보상 섹션은 무효 전력을 관리하며 수동, 자동 또는 원격 작동으로 구성할 수 있습니다.
이 세 가지 기능 영역은 개별적으로 설계되거나 다음 사항에 따라 동일한 저전압 배전반에 통합될 수 있습니다. 프로젝트 요구 사항에.
저전압 배전반 시스템 선택은 캐비닛이 아닌 전기 부하부터 시작해야 합니다. 외관.
배전 프로젝트의 경우 엔지니어는 일반적으로 수신 전압, 정격 전류, 수를 확인해야 합니다. 나가는 피더, 단락 수준, 모터 용량 및 향후 확장 요구 사항.
모터집약형 설비의 경우 모터 수와 정격이 MCC 결정에 중요한 요소가 됩니다. 구성.
무효 부하가 중요한 경우 필요한 보상 용량과 제어 방법도 다음과 같아야 합니다. 고려.
이러한 부하 기반 접근 방식은 최종 스위치기어 구성이 실제 작동 상태와 일치하는지 확인하는 데 도움이 됩니다. 시설의 특징.
저전압 인출형 배전반은 다양한 산업 및 전기 환경에 맞게 구성할 수 있습니다. 필요한 배포 기능에 따라.
공장에서는 PC 및 MCC 구성을 사용하여 생산 장비, 모터, 보조 시스템에 전력을 분배할 수 있습니다. 및 공정 기계.
석유화학 플랜트에는 일반적으로 펌프, 팬, 압축기 등 수많은 모터 구동 시스템이 있습니다. 별도 모터 제어 회로는 MCC 섹션 내에 배치될 수 있습니다.
철강 및 야금 시설에는 고출력 모터와 여러 생산 라인이 포함되는 경우가 많습니다. 모듈식 분배를 통해 전용 피더 회로를 통해 다양한 부하를 관리할 수 있습니다.
교통 인프라는 장비 전원 공급 장치, 보조 장치에 중앙 집중식 저전압 배전을 사용할 수 있습니다. 시스템, 환기 장비 및 기타 전기 부하.
고층 건물 및 주거용 개발에서는 중앙 집중식 공급 장치에 저전압 배전 캐비닛을 사용할 수 있습니다. 관리 및 전기 장비 공급.
전력 관련 시설은 유입 배전, 유출 피더, 모터 회로 및 무효 전력을 결합할 수 있습니다. 통합 저전압 시스템 내에서 보상합니다.
표준 장비는 주변 온도 -5°C ~ +40°C에 맞게 설계되었으며 평균 온도는 그렇지 않습니다. 24시간 동안 +35°C를 초과합니다.
표준 설치 고도는 2000m 이하입니다. 주변 공기가 비교적 깨끗하고 적절해야 함 습도와 온도 변화로 인해 응결이 발생할 수 있는 경우 조치를 고려해야 합니다.
운송 및 보관 시 적용 가능한 온도 범위는 -25°C ~ +55°C이며 단기 노출은 최대 24시간 이상 동안 +70°C.
해양 석유 플랫폼, 원자력 발전소 또는 기타 특수 환경에 장비가 필요한 경우 작동 조건은 Usune과 고객 간에 별도로 확인해야 합니다.
| 목 | 사양 |
| 장비 유형 | 저전압 인출형 배전반 |
| 정격 작동 전압 | 660V 이하 |
| 정격 주파수 | 50Hz / 60Hz |
| 주요 기능 | 배전/모터 제어/역률 보상 |
| 캐비닛 유형 | PC / MCC / 보상 캐비닛 |
| PC 회로 차단기 | Emax / MT / 3WN / AH / ME 시리즈 |
| MCC 구조 | 크고 작은 서랍 |
| MCC 메인 스위칭 | 퓨즈가 있는 고차단 MCCB/회전형 부하 스위치 |
| 보상 모드 | 수동/자동/원격 |
| 설치 고도 | 2000m 이하 |
| 주변 온도 | -5°C ~ +40°C |
| 24시간 평균 기온 | ≤+35°C |
| 보관 온도 | -25°C ~ +55°C |
| 단기 온도 | 24시간 이하 동안 최대 +70°C |
| 적용 가능한 시스템 | AC 50~60Hz |
최종 전기 매개변수는 고객의 단선 다이어그램, 부하 목록, 보호 요구 사항 및 설치 조건.
조달팀의 경우 정격 전압 및 전류만을 기준으로 저전압 배전반 캐비닛을 선택하지 않을 수 있습니다. 충분하다.
나가는 회로 수, 모터 피더 수량, 개별 모터 정격, 단락 요구 사항, 들어오는 전력 용량 및 보상 요구 사항은 모두 최종 캐비닛 구성에 영향을 미칠 수 있습니다.
Usune은 고객의 전기 요구 사항을 검토하고 PC, MCC 및 보상 기능.
이 접근 방식은 배전반이 여러 장치를 수용해야 하는 산업 프로젝트에 특히 유용합니다. 기존의 배전 캐비닛 역할만 하는 것이 아닌 전기 부하 유형입니다.
Cas-space Rocket Launch Project는 Usune의 전기 장비와 관련된 프로젝트 참고 자료 중 하나입니다.
로켓 발사 시설에는 복잡한 지원 전기 시스템이 포함되어 있으며 다음을 위한 체계적인 전력 분배가 필요합니다. 장비, 부대시설, 제어관련 시스템, 인프라 부하 등을 의미합니다.
이러한 환경에서 배전 시스템은 다양한 부하 특성을 수용해야 하며 동시에 명확한 회로 구성을 유지합니다. Usune의 저전압 개폐 장치는 프로젝트의 일부로 적용되었습니다. 전기 장비 배열.
이 프로젝트는 전력이 공급되는 특수 인프라에 Usune 전기 장비를 적용하는 방법을 보여줍니다. 유통 요구 사항은 기존 상업용 또는 산업용 건물을 넘어 확장됩니다.
저전압 인출형 배전반 패널을 주문하기 전에 고객은 일반적으로 다음 프로젝트를 제공해야 합니다. 정보:
| 필수정보 | 목적 |
| 시스템 전압 | 기본 전기 구성을 결정합니다. |
| 들어오는 전류 | 들어오는 개폐 장치 용량을 결정하는 데 도움이 됩니다. |
| 피더 수 | 캐비닛 기능 단위 배열 결정 |
| 모터 수량 | MCC 요구 사항 결정 |
| 모터 정격 | 모터 피더 구성 요소를 선택하는 데 도움이 됩니다. |
| 단락 레벨 | 보호 요구 사항 결정 |
| 보상 요구 사항 | 역률 보상 구성을 결정합니다. |
| 설치환경 | 해당 작동 조건을 확인합니다. |
| 전기 다이어그램 | Usune이 적절한 캐비닛 배치를 준비하는 데 도움이 됩니다. |
견적 단계에서 이러한 세부 정보를 제공하면 Usune은 보다 정확한 스위치기어 구성을 개발하고 생산 중 불필요한 변경을 줄입니다.

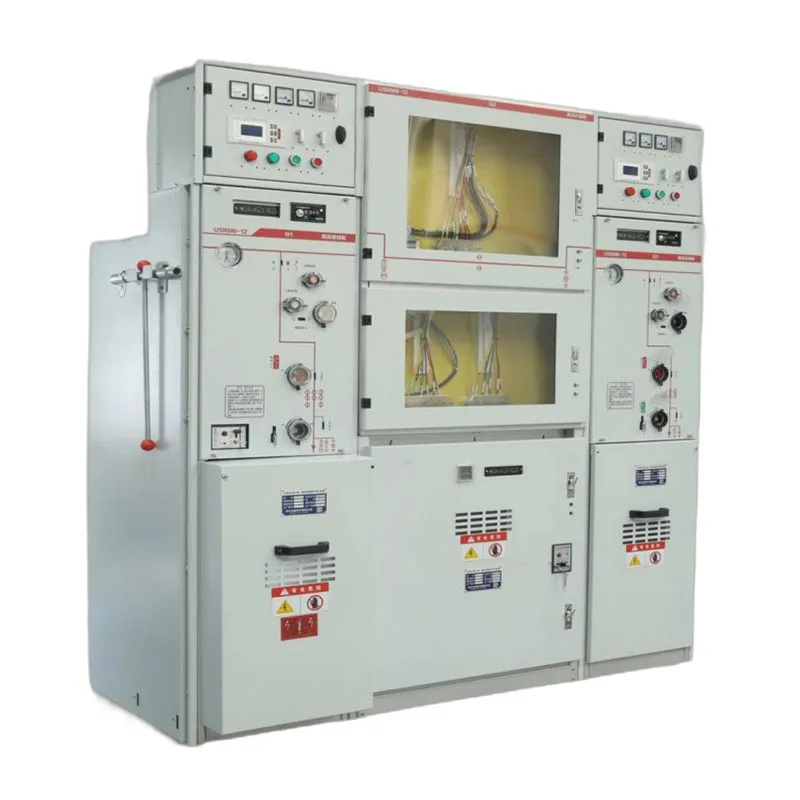

| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 | |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 | |
| 2 | 정격주파수 | 헤르츠 | 50 | 50 | 50 | |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 | |
| 4 | 정격 절연 수준 | 1분 주파수 저항 압력 | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| 조명 임펄스 내전압 | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 | |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 | |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 | |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 | |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— | |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— | |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 | |
| 12 | 기계적 수명 | 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 절연/접지 스위치 | 5000 | 5000 | 5000 | |||
| 13 | 회로 저항 | μΩ | ≤150 | —— | ≤150 | |
| 14 | 정격충전압력(게이지압력 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP 보호 등급 | 내각 | IP4X | IP4X | IP4X | |
| 가스탱크 | IP67 | IP67 | IP67 | |||

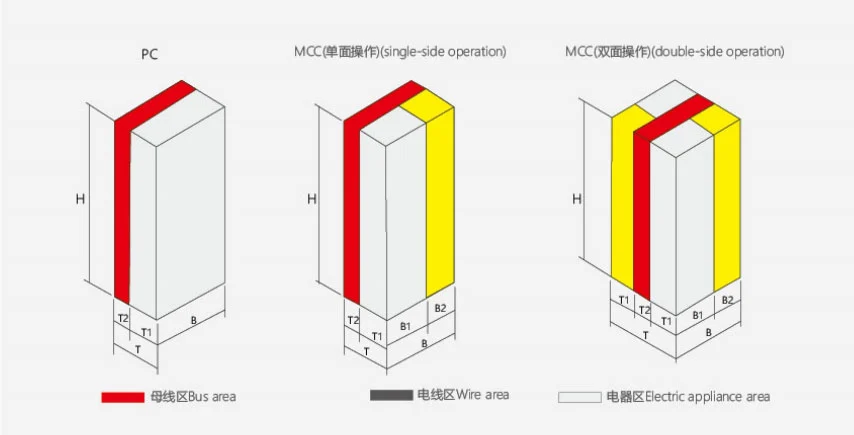

| 키 | 너비 | 깊이 | 메모 | ||||
| H | B | 지하 1층 | 지하 2층 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | 단면 작동 |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | 양면 작동 |
Usune은 ISO 9001, ISO 14001 및 ISO 45001에 따라 제조 및 품질 관리 프로세스를 운영합니다.
제품은 해당 IEC 및 GB 표준을 참조하여 개발 및 제조되었습니다. CE 인증은 해당 제품 구성 및 대상 시장에 사용할 수 있습니다.
공장 검사에는 부품 설치, 캐비닛 조립, 전기 연결, 기능적 메커니즘, 그리고 선적 전의 일상적인 테스트.
프로젝트 요구사항에 따라 관련 기술 문서 및 테스트 보고서가 제공될 수 있습니다.
이 장비는 정격 작동 전압이 660V 이하인 AC 시스템용으로 설계되었습니다.
이 시스템은 전력 분배, 모터 제어 및 자동 역률 보상 기능을 통합할 수 있습니다.
PC 캐비닛은 주로 전력 수신 및 분배에 사용됩니다. 적합한 회로로 구성 가능 시스템 요구 사항에 따른 차단기.
MCC 캐비닛은 여러 모터 회로를 중앙 집중식으로 제어하고 보호하도록 설계되었습니다. 그것은 크고 사용할 수 있습니다 작은 서랍 구성.
예. Usune은 고객의 단선 다이어그램, 부하 목록, 모터 등급, 피더 수량 및 보상 요구 사항.
Usune은 ISO 9001, ISO 14001 및 ISO 45001 관리 시스템에 따라 운영됩니다. 제품은 다음에 따라 설계되었습니다. 적용 가능한 IEC 및 GB 표준과 해당 구성에 CE 인증을 사용할 수 있습니다.
해양플랜트, 원자력시설 등 특수환경에서는 별도의 기술평가가 필요합니다. 그리고 생산의 앞에 계약.
고객은 시스템 전압, 유입 전류, 피더 수량, 모터 정보, 단락 수준, 보상 요구 사항, 단일 라인 다이어그램 및 설치 환경.
예. 출하 전에 공장 검사 및 정기 테스트가 수행되며 관련 테스트 보고서가 제공될 수 있습니다. 프로젝트 요구 사항에 따라 제공됩니다.
Usune은 저전압 전기 장비에 중점을 두고 다음을 위한 프로젝트 지향 개폐 장치 구성을 제공합니다. 산업, 상업, 에너지, 운송 및 전문 인프라 애플리케이션.
저전압 인출형 배전반 패널을 구매하는 고객의 경우 Usune은 전기에서 프로세스를 지원할 수 있습니다. 제조 검사 및 선적 문서화에 대한 매개변수 확인 및 캐비닛 구성을 제공합니다. 모든 프로젝트에 동일한 구성을 사용하는 대신 실제 전기 시스템을 기반으로 한 실용적인 솔루션입니다.
