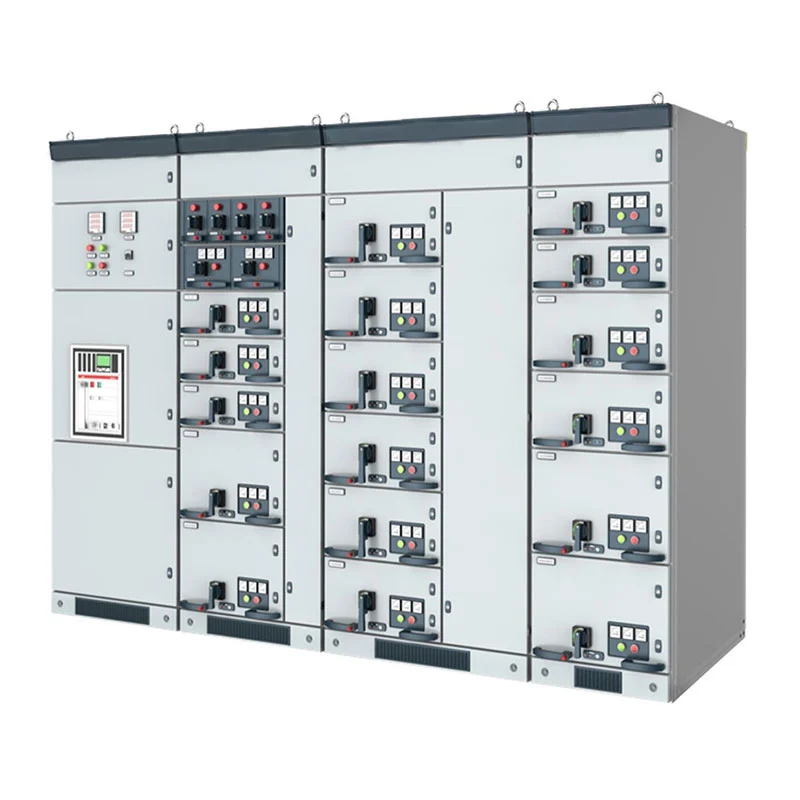

GGD 저전압 배전반은 정격 주파수의 실내 배전 애플리케이션용으로 설계되었습니다. 50Hz 및 정격 작동 전압은 최대 380/400V입니다. 캐비닛 구조, 구리 버스바, 제어 회로 및 보호 구성 요소는 프로젝트 요구 사항에 따라 구성될 수 있습니다. 이 솔루션은 발전소, 변전소, 공장, 광산 기업, 상업용 건물 및 기타 배전 시설.
GGD 저전압 배전반은 중앙 집중식 저전압 배전 장치로 설계되었습니다. 그것은 할 수 있다 업스트림 시스템에서 전력을 받아 장비의 여러 출력 회로에 분배합니다. 조명, 모터 및 기타 부하.
캐비닛은 들어오는 캐비닛, 나가는 분배 캐비닛, 커패시터 보상 캐비닛 또는 전기 단선 다이어그램에 따른 다른 구성. 이를 통해 시스템을 더 쉽게 통합할 수 있습니다. 다양한 산업 및 상업 유통 네트워크.
내부 배열은 프로젝트 설계에 따라 주요 전기 구성 요소와 제어 배선을 분리합니다. 범용 회로 차단기, 배선용 회로 차단기, 소형 회로 차단기, 접촉기, 계전기, 미터 및 필요한 회로 기능에 따라 다른 구성 요소를 선택할 수 있습니다.
맞춤형 구성 요소 브랜드 또는 사양이 필요한 프로젝트의 경우 Usune은 구성 요소 선택을 조정할 수 있습니다. 생산 전에 구매자와 함께.
캐비닛 프레임과 파티션은 냉간 압연 강판으로 제작됩니다. 기준판 두께는 ≥2mm, 작동 및 유지 관리 중에 날카로운 모서리를 줄이기 위해 마감 처리된 모서리가 있습니다.
캐비닛 구조는 정상적인 작동에 충분한 기계적 강도를 제공하면서 동시에 검사, 배선 및 부품 교체를 위한 접근. 앞문과 뒷문이 실용적으로 배치되어 있습니다. 운영 및 유지 보수.
메인 및 브랜치 부스바에는 전해동이 사용됩니다. 단열재 및 열수축성 보호재는 필요한 유전체 성능을 유지하려면 버스바 시스템에 적용해야 합니다.
부스바 배열에 대한 위상 식별이 제공되는 반면, 부스바 조인트는 다음에 따라 처리됩니다. 필요한 전기적 연결 방법. 필요한 경우 유연한 버스바 연결을 제공할 수도 있습니다. 들어오는 버스 브리지와 주 회로 차단기.
전용 PE 구리 버스는 캐비닛 조립 방향을 따라 배열됩니다. 접지가 필요한 구성 요소는 다음과 같습니다. PE 시스템을 통해 연결되며 외부 접지 네트워크에 연결하기 위해 제공된 접지 단자가 있습니다.
케이블 수납공간은 케이블 헤드 및 관련 변류기 설치를 위한 충분한 공간을 확보할 수도 있습니다. 프로젝트 도면에 따르면.

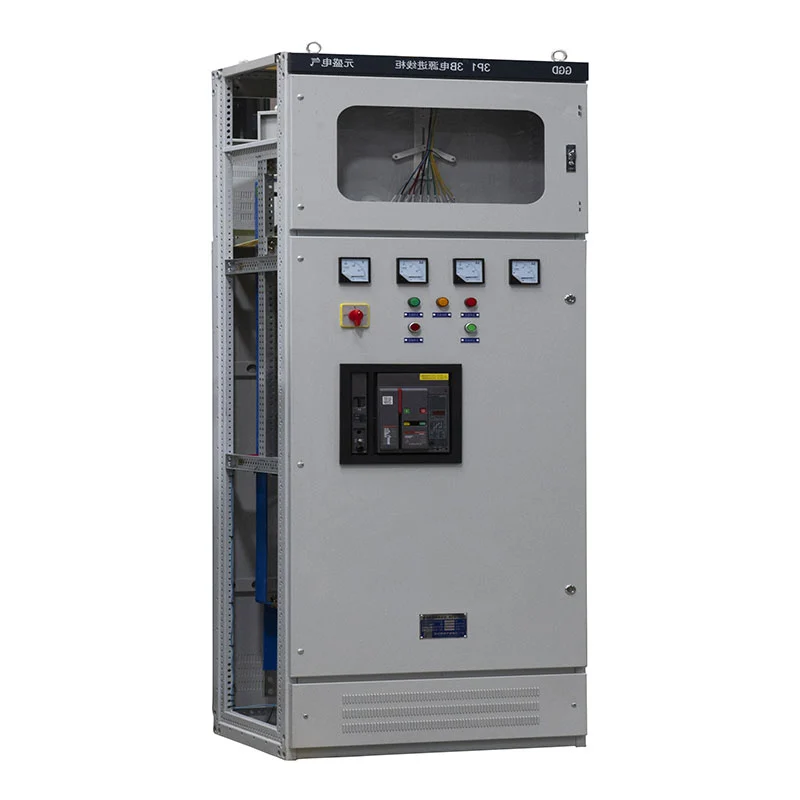

들어오는 캐비닛에는 범용 회로 차단기와 해당 보호 기능이 장착될 수 있습니다. 는 제공된 구성에는 저전압 트립 보호 기능이 있는 전기 작동 회로 차단기가 포함될 수 있습니다. 전기 설계에 따른 시간 지연 기능.
보호 및 제어 구성은 하나로 제한되지 않고 프로젝트 요구 사항에 따라 결정됩니다. 고정 부품 조합.

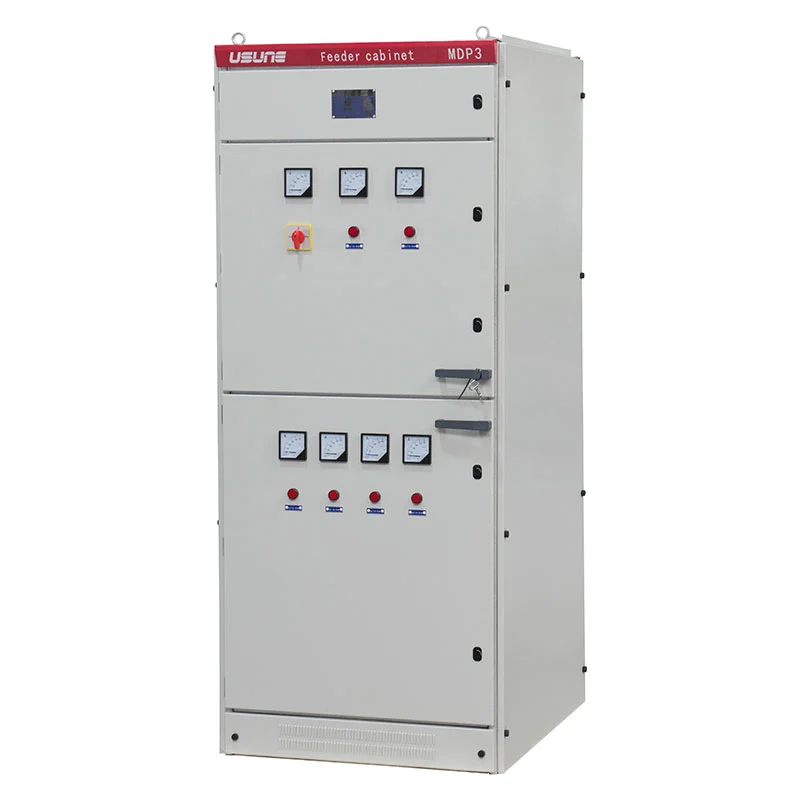

나가는 회로는 다양한 부하 및 배전 요구 사항에 맞게 배열될 수 있습니다. 회로 차단기, 접촉기, 열 계전기 및 단자대는 각각의 정격 전류 및 제어 요구 사항에 따라 선택할 수 있습니다. 피더.
캐비닛 레이아웃은 장치 번호와 배선 라벨을 사용하여 명확한 회로 식별을 지원합니다. 검사 및 유지 보수.
모터 애플리케이션의 경우 캐비닛은 적절한 스위칭 및 보호 기능을 갖춘 모터 제어 회로를 통합할 수 있습니다. 구성 요소. 시작/정지 표시등과 회로 식별을 캐비닛 패널에 배치하여 도움을 줄 수 있습니다. 운영자는 개별 모터 회로를 신속하게 식별합니다.
보조 제어 회로는 승인된 전기 도면에 따라 배선됩니다. 유연한 도체는 배선이 이동식 또는 이동식을 통과하는 곳에 사용되는 적절한 절연체와 슬리브를 사용하여 정리된 묶음으로 배열 기계적으로 노출된 부위.
기준 단면적에는 제어 및 AC 전압 회로용 1.5mm², AC 전류 회로용 2.5mm²가 포함됩니다. 최종 전기 설계가 적용됩니다.
단자대는 난연성 부품을 사용하고 도체는 회로 번호 또는 회로 번호에 따라 식별됩니다. 도면에 표시된 도체 방향. 손으로 직접 작성한 내부 라벨은 사용하지 않습니다. 회로 번호 및 장비 보다 명확한 장기 유지 관리를 위해 식별 정보가 인쇄되거나 핫 스탬프 처리됩니다.
GGD 저전압 배전반은 다음 기준 매개변수를 중심으로 설계되었습니다.
| 목 | 사양 |
| 제품 유형 | GGD 저전압 배전반 |
| 정격전압 | 0.4kV |
| 정격 주파수 | 50Hz |
| 정격전류 | 최대 3150A |
| 보호 등급 | IP23 |
| 설치 | 실내 |
| 오염 수준 | 레벨 3 |
| 고도 | 1000m 이하 |
| 주변 온도 | -10°C ~ +40°C |
| 일일 평균 상대습도 | 95% 이하 |
| 월평균 상대습도 | 90% 이하 |
| 진도 | 최대 크기 8 |
최종 전기 매개변수, 캐비닛 치수 및 구성 요소 선택은 승인된 지침에 따라 결정됩니다. 기술 도면 및 프로젝트 요구 사항.
| 모델 | 정격전압(V) | 정격전류(A) | 정격단락차단전류(KA) | 정격단시간내전류(1s)(kA) | 정격 피크 내전류(kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| 제품 코드 | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
공장, 작업장 및 광산 시설에서 GGD 저전압 배전반은 중앙 역할을 할 수 있습니다. 생산 장비, 모터, 조명 및 보조 시스템의 유통 지점입니다.
캐비닛은 다중 송신이 가능한 상업용 및 고층 건물 유통 네트워크용으로 구성될 수 있습니다. 회로에는 중앙 집중식 보호, 측정 및 제어가 필요합니다.
발전소 및 변전소에서는 저전압 보조 전력 분배 및 다운스트림용 장비를 사용할 수 있습니다. 프로젝트의 단선 다이어그램에 맞게 내부 구성이 조정된 전기 시스템.
장비는 실내 설치용입니다. 기준 작동 온도는 -10°C ~ +40°C입니다. 고도는 최대 1000m.
주변 환경은 심한 진동, 충격, 부식성 환경이 없어야 합니다. 특별할 때 환경 요구 사항이 존재하므로 기술 조건은 이전에 Usune과 구매자 간에 논의될 수 있습니다. 생산.
설치 중 수직면에 대한 장비의 기울기는 5°를 초과해서는 안 됩니다. 올바른 설치 캐비닛 정렬, 도어 작동 및 전기 연결 신뢰성을 유지하는 데 도움이 됩니다.
GGD 저전압 배전반의 설계 및 제조는 해당 저전압 배전반을 따릅니다. 관련 GB 및 IEC 표준을 포함한 요구 사항. 공급되는 장비는 다음과 같이 제작될 수 있습니다. 최신 적용 가능한 프로젝트 사양 및 승인된 기술 문서.
주요 참조 표준에는 GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 및 기타 적용 가능한 전기 표준이 포함됩니다. 프로젝트에서 지정한 표준.
Usune의 제조 및 품질 관리 활동은 ISO 9001, ISO 14001 및 ISO 45001 시스템의 지원을 받습니다. 전기 제품은 CE 인증과 함께 관련 테스트 문서와 함께 공급될 수도 있습니다. 제품 구성에.
| 비교항목 | GGD 저전압 배전반 | 인출형 배전반 | 고정형 분배 캐비닛 |
| 주요 목적 | 저전압 배전, 제어 및 보호 | 빈번한 회선 전환 및 유지 관리 | 기본 전력 분배 |
| 일반적인 전압 | 0.4kV | 구성에 따라 저전압/중전압 | 저전압 |
| 캐비닛 구조 | 고정 모듈형 캐비닛 | 인출형 서랍/트롤리 구조 | 고정 설치 |
| 회로 접근 | 디자인에 따라 전면 및 후면 유지 관리 | 기능 단위의 빠른 철수 | 기존 유지보수 액세스 |
| 구성 유연성 | 높은 | 매우 높음 | 보통의 |
| 버스바 시스템 | 구리 메인 및 브랜치 버스바 | 구획화된 버스바 배열 | 구리 또는 알루미늄 버스바 |
| 적합한 하중 | 피더, 모터, 조명, 보조 시스템 | 다중 피더 및 모터 제어 회로 | 일반분배부하 |
| 유지 관리 접근 방식 | 구성 요소 수준 검사 및 교체 | 유지보수를 위한 기능단위 철수 | 구성 요소 수준 유지 관리 |
| 프로젝트 사용자 정의 | 단선 다이어그램 및 구성 요소 기반 사용자 정의 | 서랍 구성 사용자 정의 | 기본 구성 사용자 정의 |
| 일반적인 응용 분야 | 공장, 변전소, 발전소, 건물 | 산업용 유통 및 모터 제어 | 상업용 및 범용 배포 |
GGD 저전압 배전반은 프로젝트에 강력한 중앙집중화가 필요할 때 특히 적합합니다. 명확한 내부 구조, 구리 버스바 시스템 및 유연한 수신 선택을 갖춘 분배 캐비닛, 나가는 및 제어 회로.
개별 기능 단위의 신속한 교체가 주요 요구 사항인 프로젝트의 경우 철회 가능한 구성이 더 적절할 수 있습니다. 회선 변경이 적고 단순한 배전망을 위해 고정형 캐비닛은 보다 간단한 솔루션을 제공할 수 있습니다.
Usune은 캐비닛 구조, 회로 차단기, 모선 배열, 제어 구성 요소 및 내부 배선을 선택할 수 있습니다. 프로젝트의 단선 다이어그램 및 기술 요구 사항에 따라.
GGD 저전압 배전반은 Cas-space 로켓 발사 프로젝트에 참조되었습니다. 구조화된 저전압 배전 및 전기가 필요한 프로젝트 환경에서 적용 시연 장비의 신뢰성이 중요합니다.
Zhejiang Usune Electric Co., Ltd.는 전기 장비 분야에서 14년 이상의 경험을 보유하고 있습니다. 프로젝트별 요구 사항에 따라 구성을 개발할 수 있는 숙련된 R&D 팀이 제공합니다.
전기 부품 및 캐비닛 제작부터 내부 배선 및 최종 검사까지 Usune은 통제된 적용을 적용합니다. 생산 및 품질 검사 절차. 표준 생산 리드타임은 상황에 따라 약 15~20일입니다. 구성 및 주문 수량에 대한 정보입니다.
특정 회로 차단기, 제어 구성 요소, 캐비닛 크기, 모선 배열 또는 배선 구성을 통해 Usune은 구매자의 단선 다이어그램 및 기술을 기반으로 장비를 개발할 수 있습니다. 사양.
표준 기준 정격 전압은 0.4kV이고 정격 주파수는 50Hz입니다. 최종 매개변수는 프로젝트에 따라 다릅니다. 디자인.
제공된 구성은 선택한 회로 차단기, 모선 및 전체 전기 장치에 따라 3150A에 도달할 수 있습니다. 디자인.
예. 캐비닛 치수, 전기 부품, 들어오고 나가는 회로, 제어 기능, 부스바 승인된 도면에 따라 배열 및 기타 세부 사항을 맞춤 설정할 수 있습니다.
구성에는 범용 회로 차단기, 성형 케이스 회로 차단기, 소형 회로 차단기, 프로젝트 요구 사항에 따라 접촉기, 열 계전기, 미터 및 기타 구성 요소.
일반적인 생산 기간은 수량 및 기술 구성에 따라 약 15~20일입니다.
예. Usune은 지정된 구성 요소 구성 및 고객을 포함하여 OEM 및 프로젝트 기반 사용자 정의를 제공할 수 있습니다. 요구 사항.
구성요소와 조립된 캐비닛은 생산 중에 검사를 받은 후 정기적인 검사와 테스트를 거친 후 생산됩니다. 선적. 프로젝트 요구사항에 따라 관련 테스트 문서가 제공될 수 있습니다.
