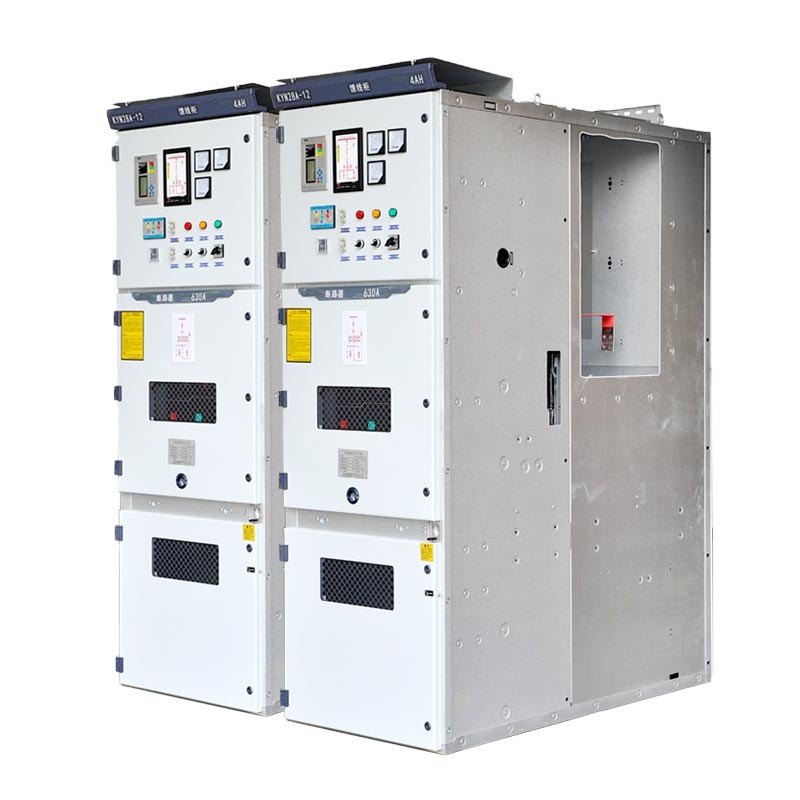

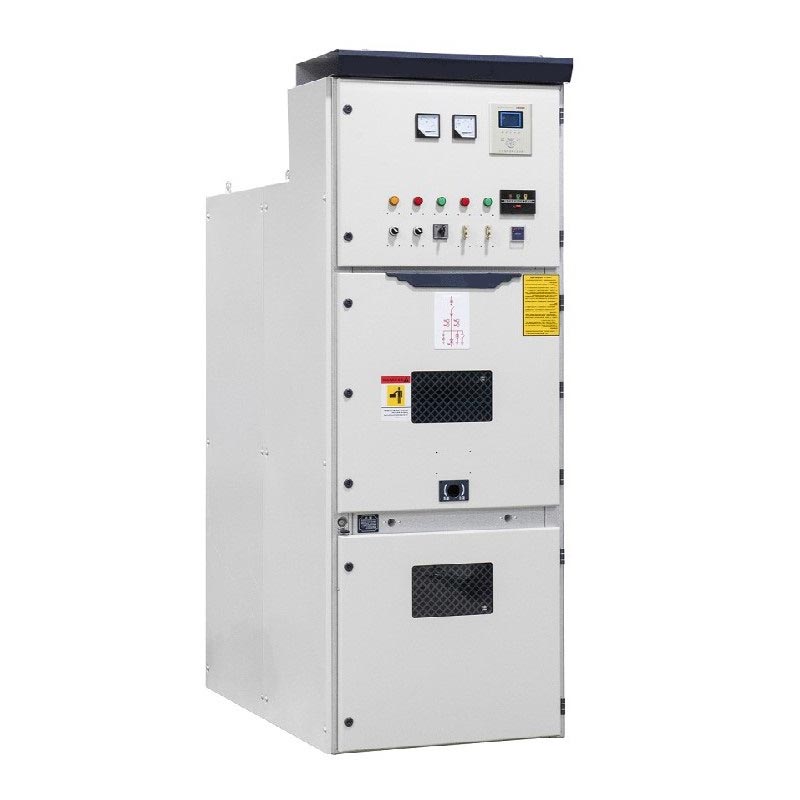

중간 전압 11kv 실내 Vcb 패널

Usune 중압 11kV 실내 VCB 패널(KYN28 시리즈)은 장갑형, 인출형, 금속 폐쇄 개폐 장치입니다. 중전압 전력망의 안전하고 효율적인 수신, 배전, 제어 및 보호를 위해 설계되었습니다. 그것 전력계통의 핵심 배전장치로, 정상 및 고장 시에도 안정적인 시스템 운영을 보장합니다. 조건.

- 적용 가능한 시스템: 3.6~12kV / 24kV 삼상교류 50/60Hz
- 표준: IEC 62271-200, GB 3906, DL/T 404
- 핵심 구조: 강화된 금속 인클로저, 탈부착 가능한 트롤리 구조
- 보호 등급: 캐비닛 IP4X, 내부 IP2X

저전압 배전반

중압 배전반

모델 및 기술 매개변수

1. 모델 시리즈

2. 주요 기술 매개변수

구조 및 구획 설계

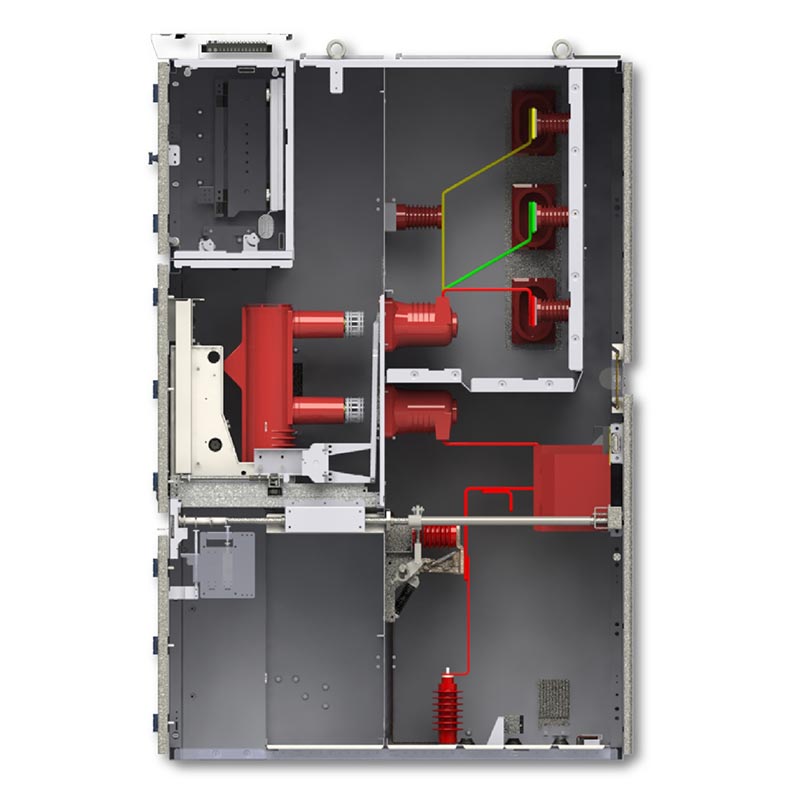

중전압 11kV 실내 Vcb 패널은 강철판을 사용하여 5개의 독립적인 접지된 금속 구획을 분리합니다. 결함 아크의 확산을 효과적으로 억제하고 개인 안전을 보장합니다.

1. 회로 차단기 구획: 내장형 탈착식 진공 회로 차단기 트롤리(VS1/ZN63A, VD4 등) 장착 기계적 연동으로 트롤리가 작업, 테스트 및 연결 해제 위치 사이를 전환할 수 있습니다.

2. 모선 구획: 메인 모선과 분기 모선이 포함되어 있으며 다른 구획과 완전히 격리되어 있습니다. 결함 전파를 방지합니다.

3. 케이블실 : 변류기(CT), 전압변환기(PT), 접지스위치, 케이블 연결 및 보호를 위한 케이블 터미널 및 서지 피뢰기.

4. 제어 장비실: 보호 계전기, 장비, 제어 스위치, 표시등 및 모니터링 및 작동을 위한 보조 회로.

5. 압력 완화 채널: 아크 압력과 가스를 안전하게 방출하기 위해 상단에 압력 완화 장치가 있습니다. 내부 결함이 있는 경우 캐비닛 손상과 인명 피해를 방지합니다.

핵심 기능 및 장점

1. 이동식 손수레 디자인: 중전압 11kV 실내 Vcb 패널 손수레는 완전히 상호 교환이 가능하므로 버스바를 완전히 중단할 필요 없이 신속한 검사 및 교체가 가능하므로 가동 중지 시간이 크게 줄어듭니다.
2. 포괄적인 5중 예방 기계적 연동:
- 실수로 차단기가 열리거나 닫히는 것을 방지합니다.
- 부하가 걸린 상태에서 회로 차단기 트롤리를 밀거나 당기는 것을 방지합니다.
- 전원이 공급되는 동안 접지 스위치가 실수로 닫히는 것을 방지합니다.
- 접지 스위치가 닫힌 위치에 있을 때 접지 스위치에 전원이 공급되는 것을 방지합니다.
- 통전된 구획에 우발적으로 진입하는 것을 방지합니다.

3. 완전 밀폐형 독립 구획: 금속 파티션으로 기능 영역을 분리하여 아크를 효과적으로 억제합니다. 전파 및 상호 간섭.

4. 전면 작동 및 유지 관리: 모든 작동 및 유지 관리는 캐비닛 전면에서 완료할 수 있으며, 설치 공간 절약.

5. 높은 신뢰성과 높은 안전성: 높은 절연 수준과 함께 국제 주류 표준을 충족합니다. 강한 결함 저항.

6. 모듈형 디자인: 들어오는 라인 캐비닛, 나가는 라인 캐비닛, 계량 캐비닛, 버스바 섹션 캐비닛 등

주요 응용 시나리오

1. 수신 라인 캐비닛(전력망 수신)

2. 출력 라인 캐비닛(부하, 모터 및 변압기에 대한 전력 분배)

3. 모터 제어 캐비닛(대형 모터 시동, 정지 및 보호)

4. 변압기 피더 캐비닛(배전 변압기 보호)

5. 부스바 단면 캐비닛(부스바 단면화 및 자동 전환 전환)

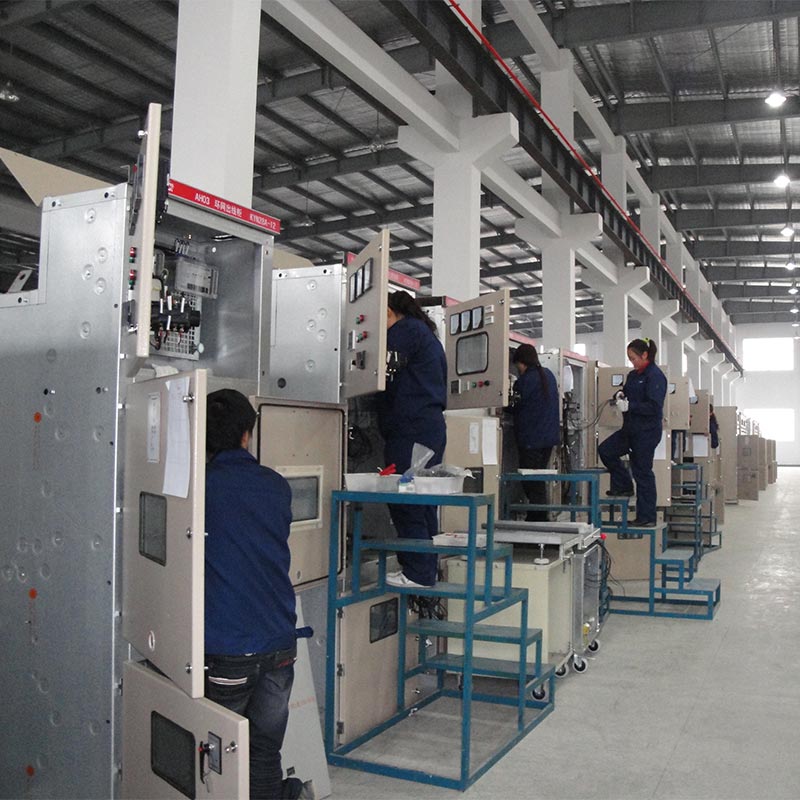

실제 적용사례

사례 1: 장쑤성의 대규모 석유화학 산업단지

프로젝트 과제: 석유화학 플랜트는 전원 공급 연속성, 안전 및 성능에 대한 요구 사항이 매우 높습니다. 장기간 안정적인 작동이 필요한 내결함성.
해결책: 36개의 Usune KYN28A-12 진공 회로 차단기 캐비닛이 시스템 들어오고 나가는 라인에 사용되었으며 대형 모터 제어.
운영 결과: 8년 이상 큰 결함 없이 지속적이고 안정적인 운영을 통해 효과적으로 달성 과부하 및 단락 보호로 중단 없는 생산을 보장합니다.

사례 2: 저장성(浙江省) 상업단지

프로젝트 과제: 고층 빌딩의 배전실 공간이 제한되어 있어 컴팩트하고 안전하며, 유지관리가 쉬운 장비.
해결 방법: 전면 접근 가능한 구조로 22개의 Usune KYN28A-12 스위치기어 장치를 구성합니다.
운영 결과: 높은 공간 활용도, 편리한 유지 관리, 다음과 같은 중요 부하에 대한 안정적인 보호 건물 조명, 에어컨 및 화재 방지용으로 사용됩니다.

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

자주 묻는 질문

Q1: KYN28A-12와 KYN28-24의 차이점은 무엇입니까?

A: 주요 차이점은 정격 전압 레벨입니다. KYN28A-12는 12kV(10kV 클래스) 시스템에 적합하지만 KYN28-24는 24kV(20kV급) 시스템에 적합합니다. 둘 다 각각의 전압 레벨에 따라 설계되었습니다. 절연 거리, 절연 구성요소 선택 및 내부 구성요소 정격 매개변수 측면에서.

Q2: Usune은 수출 프로젝트를 위해 이 진공 회로 차단기 캐비닛을 사용자 정의할 수 있습니까?

답: 그렇습니다. 전문 제조업체로서 Usune은 프로젝트 요구 사항에 따라 매개변수를 조정할 수 있습니다. IEC 및 ANSI와 같은 다양한 지역 표준을 준수하고 회로 차단기 모델, 보호 계전기 및 치수.

Q3: 중압 11kV 실내 Vcb 패널의 서비스 수명 및 유지 관리 주기는 어떻게 됩니까?

A: 정상적인 유지 관리 조건에서 설계된 서비스 수명은 20~30년입니다. 주로 정기 유지보수 절연 테스트, 회로 차단기 특성 점검 및 릴레이 교정이 포함됩니다. 인출 가능한 트롤리 빠른 교체가 가능한 구조로 유지보수 중단 시간을 크게 줄여줍니다.
