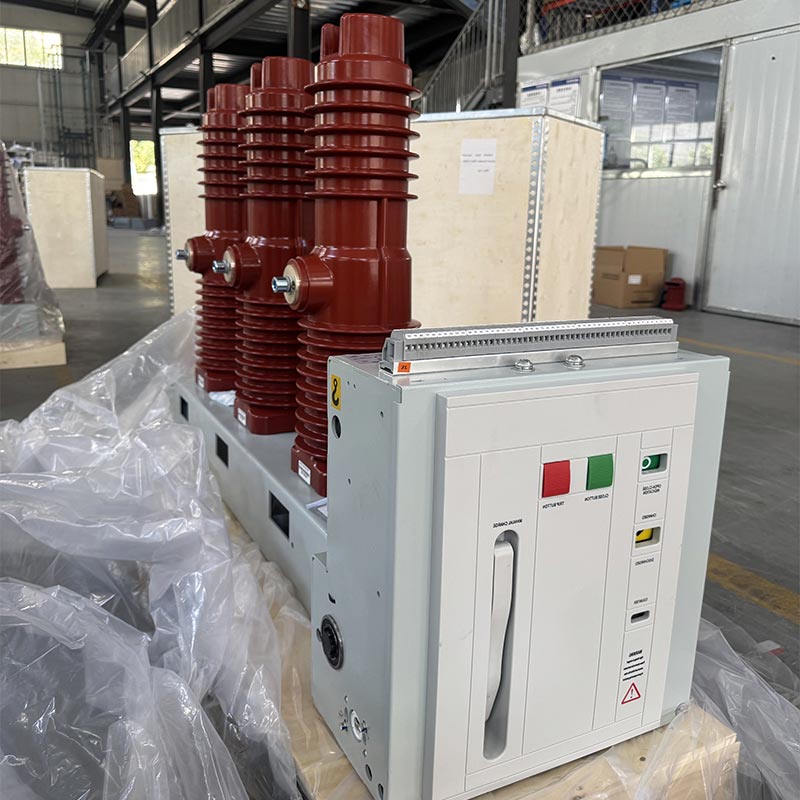

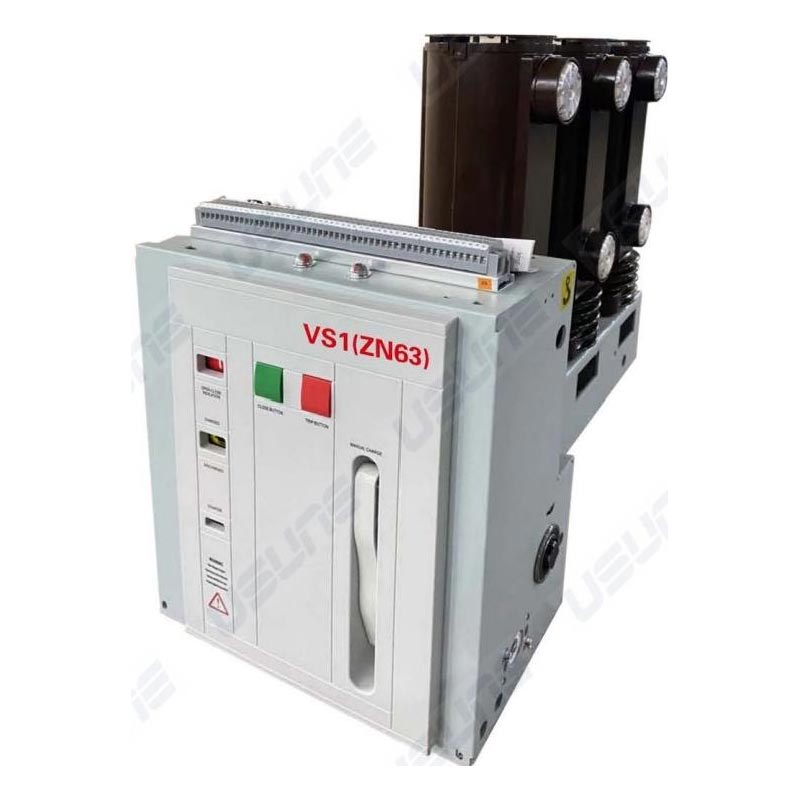

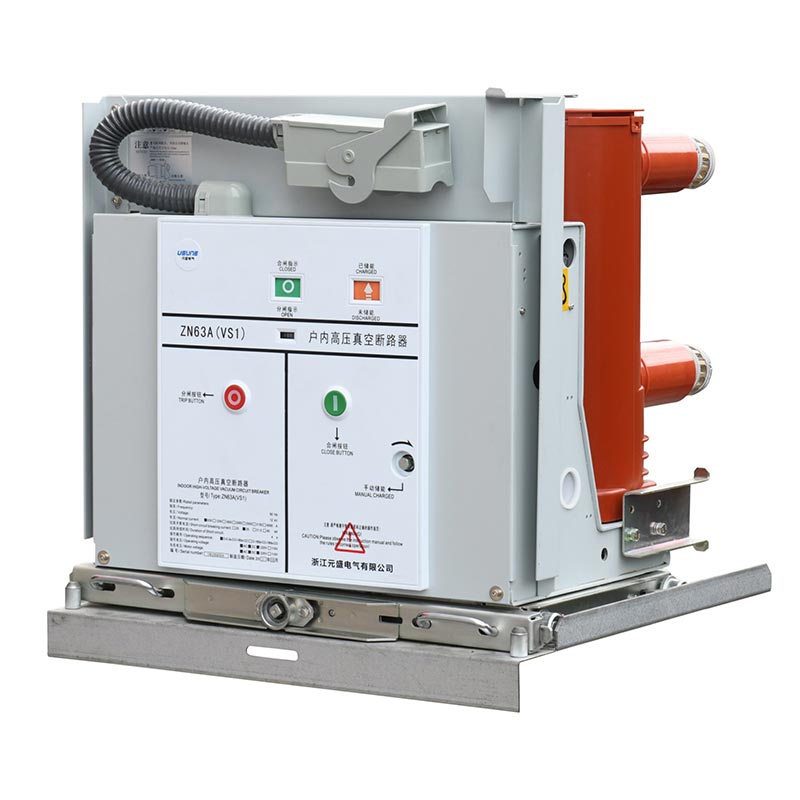

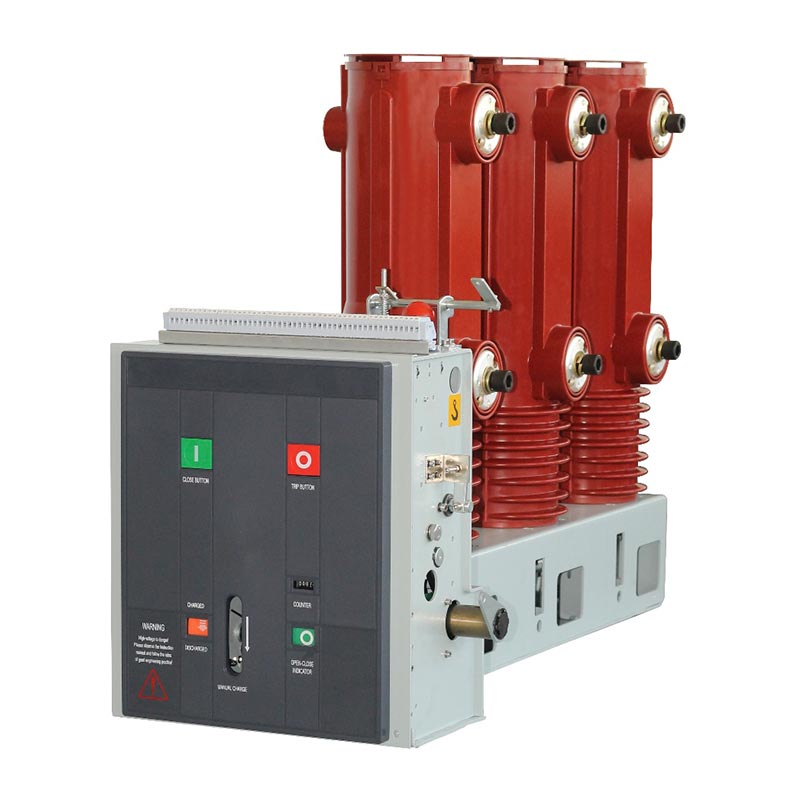

측면 장착형 실내 진공 회로 차단기

Usune 측면 장착 실내 진공 회로 차단기는 주로 고정식으로 사용되는 고정식 고전압 개폐 장치입니다. 개폐 장치. 독립적으로 사용하거나 링 네트워크 전원 공급 시스템, 박스형 변압기, 다양한 비표준 전원 공급 시스템. 핵심 장점은 진공소화기술, 전통적인 아크 소화 매체로 인한 오염과 손상을 방지하여 효과적으로 전원 공급 장치를 개선합니다. 안전과 안정성. 이 제품은 성숙한 Usune 공장에서 독립적으로 개발 및 제조되었습니다. 생산 공정과 엄격한 품질 관리로 다양한 단지에서 안정적이고 안정적인 운영을 보장합니다. 조건.

제품 표준 및 권한 제품의 신뢰성과 규정 준수를 보장하기 위해 Usune 측면 장착형 실내 진공청소기는 회로 차단기는 GB/T1984-2014 "높음"을 포함하여 권위 있는 국내 및 국제 표준을 엄격하게 준수합니다. 전압차단기", JB3855-1996 "3.6~40.5KV 실내고압진공차단기", DL/T403-2000 "12~40.5KV 진공 차단기 주문 기술 조건", 관련 요구 사항을 준수합니다. IEC62271-100:2008. 각 제품은 공장을 떠나기 전에 엄격한 공장 검사를 거치며, 모든 기술적 매개변수는 설계 요구 사항을 충족하여 제품 품질에 대한 Usune의 약속을 입증하고 안전한 사용을 보장합니다. 사용자.

운영 환경 및 적용 가능성

측면 장착형 실내 진공 회로 차단기는 다양한 환경에 대한 적응성이 뛰어나며 다음과 같은 용도에 적합합니다. 다음 실내 작동 조건:

1. 주변 온도: 최대 +40℃, 최소 -15℃
2. 주변 습도: 일일 평균 상대 습도 ≤95%, 월간 평균 ≤90%; 일일 평균 증기압 ≤22×10⁻³MPa, 월평균 ≤1.8×10⁻³MPa
3. 고도 : 1000m 이하
4. 진도 : 8도 이하
5. 대기 환경: 먼지, 연기, 부식성 및 인화성 가스, 증기, 염수 분무가 없는 환경 오염.

참고: 실제 작동 환경이 위의 일반 요구 사항을 초과하는 경우에는 담당 직원에게 문의하십시오. 전문 제조업체 Usune은 적절한 제품 솔루션을 맞춤화합니다.

구조와 기능

1. 전체 구조

측면 장착형 실내 진공 회로 차단기는 작동 메커니즘과 전면에서 후면 배열을 채택합니다. 아크 소화실. 주 도체 회로는 3상 바닥 설치형입니다. 진공 차단기 에폭시 수지 APG 공정을 사용하여 만든 관형 절연 실린더 내에 세로로 설치됩니다. 이 탁월한 크리피지 방지 성능을 제공하여 인터럽터 표면에 먼지가 쌓이는 것을 크게 줄입니다. 외부 요인이 작동에 영향을 미치는 것을 방지하고 습한 환경에서도 높은 단열 성능을 보장합니다. 심하게 오염된 환경.

2. 작동 메커니즘 구조

작동 메커니즘은 수동 및 전기 에너지 저장을 지원하는 평면형 스프링 작동 메커니즘입니다. 는 작동 모터는 차단기 전면 캐비닛에 설치됩니다. 장은 5개의 집합으로 분할됩니다 에너지 저장, 전송, 트리핑 및 완충 구성 요소를 수용하는 4개의 중간 파티션으로 공간 각각. 이 제품은 차단기와 작동 메커니즘을 단일 설계로 통합하여 높은 성능을 보장합니다. 메커니즘의 작동 성능과 차단기의 개폐 사이의 일치 정도 요구 사항. 이는 불필요한 중간 단계를 줄이고, 에너지 소비와 소음을 낮추며, 운영 신뢰성.

주요 사양 및 기술 매개변수

설치 및 시운전

1. 회로 차단기가 손상되었는지 확인하십시오. 손상된 경우 즉시 사용을 중지하십시오.
2. 오염물질을 제거하십시오(특히 절연 표면에서). 운송 중 발생하는 오염물질 또는 보관은 제품의 단열 성능에 영향을 미칠 수 있습니다.
3. 회로 차단기를 수동으로 작동하여 에너지를 저장하고 필요에 따라 폐쇄/개방 작업을 수행합니다. 에너지 저장 상태와 닫힘/열림 위치 표시기가 정상인지 관찰합니다.
4. 차단기를 작동시켜 에너지를 저장하고, 조작전원을 이용하여 투입/개방 동작을 수행합니다. 공급, 에너지 저장 상태 및 위치 표시기가 정상인지 확인합니다.
5. 손수레형 차단기의 작동: 푸시 핸들을 푸시 구멍에 삽입하고 시계 방향으로 회전하여 전진 및 시계 반대 방향으로 후퇴, 총 푸시 스트로크 300±3mm; 열린 위치에서 부드럽게 움직입니다. 작업 또는 테스트 위치로 이동하고 "딸깍" 소리가 들릴 때까지 핸들을 중간 속도로 30회 회전합니다. 제 위치에 있음을 나타냅니다(푸시 메커니즘이 손상되지 않도록 과도한 힘을 사용하지 마십시오). 이때, 해당 위치 표시기(S8, S9)가 활성화됩니다.

참고: 투입 연동 장치를 사용할 경우 잠금 해제를 위해 연동 회로 전원 공급 장치를 연결해야 합니다. 닫기 전에; 포장을 풀 때 포장 요구 사항에 따라 작동하고 회로 차단기 팔꿈치를 들어 올리십시오. 하부 발신 암에 하중이 가해졌는지 확인하고 심각한 충격과 진동을 방지합니다. 게양 장치를 다음과 같이 제거하십시오. 캐비닛에 넣기 전에 필요합니다.

실제 응용 사례 연구

사례: 중국 남부의 대규모 산업 단지에서 Usune 측면 장착형 실내 진공 회로 차단기(모델) 50대를 구입했습니다. VS1-12/1250-25) 생산 작업장 배전 시스템용입니다. 공원 내 여러 생산 라인이 운영됩니다. 또는 빈번한 전원 스위칭과 단락 전류 차단에 대한 높은 신뢰성이 필요합니다. 이후 2024년 설치 및 시운전을 거쳐 12개월 연속 고장 없이 안정적으로 작동했으며, 전력 시스템을 효과적으로 보호 및 제어하고 장비 가동 중지 시간을 줄이며 공원을 개선합니다. 생산 효율성. 현지 중국 공급업체로서 Usune은 완전한 현장 설치 지침을 제공하고 판매 후 유지 보수 서비스로 고객으로부터 높은 평가를 받고 있습니다.

FAQ

Q1: 회로 차단기의 실제 작동 환경이 일반적인 요구 사항을 초과하면 어떻게 되나요?

A1: 주변 온도, 습도, 고도 등이 정상 요구 사항을 초과하는 경우 당사에 문의하십시오. 제조업체, Usune, 즉시. 전문 기술팀이 현장 조사를 실시하고 맞춤형 서비스를 제공합니다. 특수한 상황에서도 차단기의 안정적인 동작을 보장하기 위해 특수한 환경에 적합한 제품 솔루션 조건. 책임감 있는 공급업체로서 Usune은 각 고객에게 맞춤형 솔루션을 제공하기 위해 최선을 다하고 있습니다.

Q2: Usune 측면 장착형 실내 진공 회로 차단기를 유지하여 서비스 수명을 연장하는 방법은 무엇입니까?

A2: 일상적인 유지 관리에는 주로 세 가지 사항이 포함됩니다. 첫째, 먼지를 방지하기 위해 단열재 표면을 정기적으로 청소하십시오. 절연 성능에 영향을 주어 축적; 둘째, 정기적으로 에너지 저장 상태를 확인하고, 느슨함이나 손상이 없는지 확인하기 위한 개폐 표시기 및 배선; 셋째, 수동 및 전기 실시 작동 메커니즘의 유연성과 신뢰성을 확인하기 위해 6개월마다 작동 테스트를 수행합니다. 또한, 공장에서는 사용자가 제품을 유지 관리하는 데 도움이 되는 자세한 유지 관리 매뉴얼과 판매 후 지침을 제공합니다. 과학적으로.
