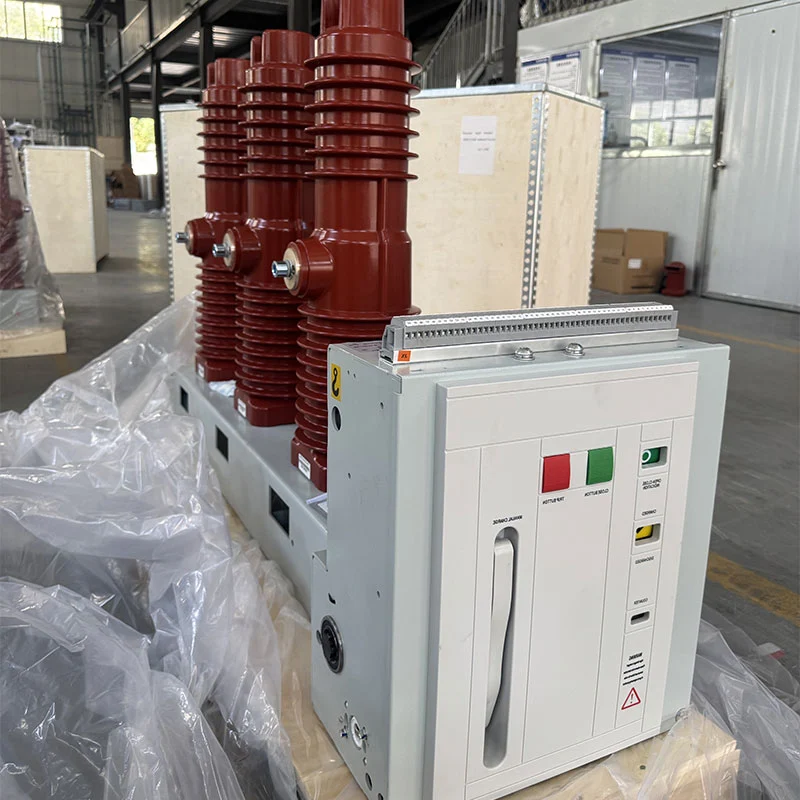

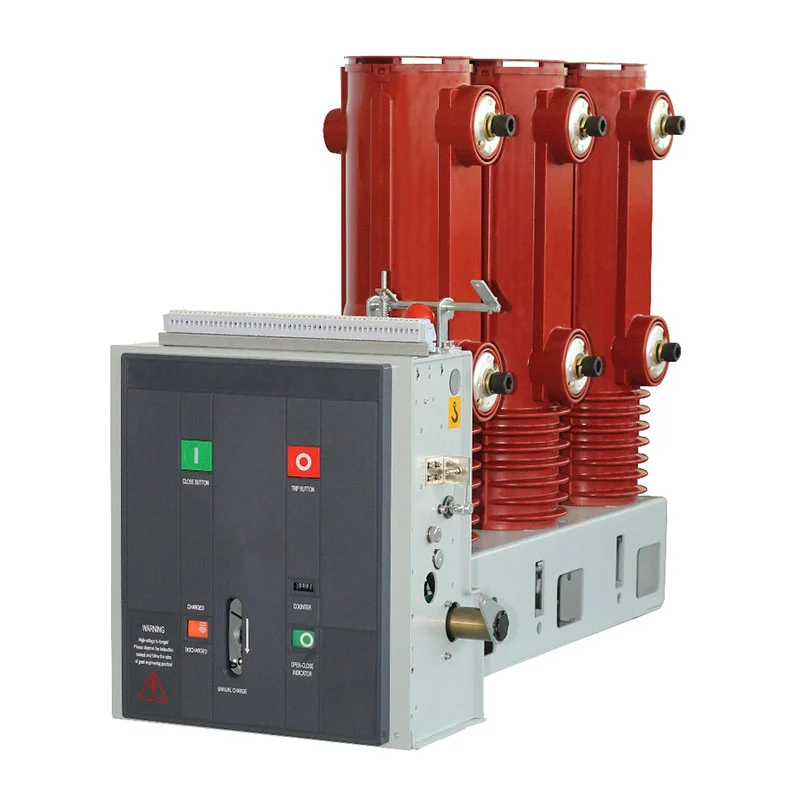

ZN85C-40.5 40.5kV 실내 진공 회로 차단기

완전한 배전반 캐비닛과 달리 이 ZN85C-40.5 40.5kV 실내 진공 회로 차단기는 코어에 중점을 둡니다. 전원 회로의 스위칭 기능. 고정 측면 장착 구조, 모듈식 스프링 작동 메커니즘 및 진공 차단 기술은 시스템을 포함한 40.5kV급 실내 애플리케이션을 위한 실용적인 솔루션을 제공합니다. 빈번한 스위칭 작업이 필요한 곳.

일관된 스위칭을 위한 기계적 설계

모듈식 스프링 작동 메커니즘

작동 메커니즘은 40.5kV 진공 회로 차단기의 특성에 맞게 특별히 설계되었습니다. 그것 차단기 프레임 내에 모듈러 스프링 메커니즘을 설치하여 기계적 출력 특성을 허용합니다. 진공 차단기의 작동 요구 사항과 일치합니다.

메커니즘은 차단기의 상부 및 하부 배열을 중심으로 설계되었으며 차단기의 통합 부분을 형성합니다. 전체 구조. 이 구성은 기계적 전송 경로를 단순화하는 동시에 안정적인 기반을 제공합니다. 폐쇄 및 개방 운영.

고정 측면 장착 구조

고정 측면 장착 구성은 차단기가 다음과 같이 설치된 실내 전기 장비용입니다. 전용 스위칭 구성 요소. 프로젝트 설계에 따라 오른쪽 송출선, 상단 등 구성 들어오는 배열과 포함된 배열을 선택할 수 있습니다.

완전한 인출형 개폐기 캐비닛과 비교하여 이 구조를 통해 프로젝트 설계자는 다음 사항에 집중할 수 있습니다. 특정 사항에 따라 차단기를 필요한 1차 및 2차 전기 장비와 통합합니다. 시스템 배열.

에너지 저장 및 운영 프로세스

봄 에너지 저장

폐쇄 에너지는 스프링 메커니즘에 기계적으로 저장됩니다. 모터를 통해 에너지 저장이 완료될 수 있습니다. 또는 에너지 저장 손잡이를 사용하여 수동으로 조작할 수 있습니다. 전동 작동 중에는 변속기 기어 시스템이 지정된 에너지 저장 위치에 도달할 때까지 에너지 저장 샤프트를 닫고 닫힘 스프링에 장력을 가합니다.

에너지 저장이 완료된 후 유지 메커니즘은 스프링을 제자리에 고정하고 에너지 저장 장치를 고정합니다. 표시기가 해당 상태로 변경됩니다. 보조 스위치는 또한 모터 전원 공급 장치를 차단합니다. 에너지 저장 위치에 도달하면 차단기가 닫힘 명령을 받을 준비가 됩니다.

마감작업

닫기 작업은 닫기 버튼을 통해 수동으로 시작하거나 제어 장치를 통해 전기적으로 시작할 수 있습니다. 회로. 투입 전자석이 작동하면 저장된 스프링 에너지가 캠을 통해 방출되어 전송 메커니즘.

그런 다음 연결 메커니즘은 절연된 작동 로드와 이동 접점을 닫는 위치 쪽으로 구동하는 동시에 접촉 스프링을 압축합니다. 닫힘 스트로크가 완료된 후 유지 메커니즘이 닫힌 상태를 유지합니다. 위치에 따라 보조 스위치가 변경됩니다.

개업작전

열기는 수동으로 시작하거나 전기 열기 명령을 통해 시작할 수 있습니다. 개방 해제 메커니즘으로 잠금이 해제됩니다. 리테이너를 닫아 접점과 제동 스프링의 저장된 에너지를 사용하여 진공 차단기를 분리할 수 있습니다. 연락처.

열림 동작의 마지막 단계에서 유압 완충 장치는 남은 기계적 에너지를 흡수하여 분리 위치를 제어합니다. 이 조정된 메커니즘은 제어된 개방 프로세스를 유지하는 데 도움이 됩니다.

전기 제어 구성

폐쇄 및 개방 코일

차단기는 프로젝트 요구 사항에 따라 AC 또는 DC 작동 전원으로 구성할 수 있습니다. 공급된 구성에는 폐쇄 및 개방 코일에 대한 AC110/220V 및 DC110/220V 옵션이 포함되어 유연성을 제공합니다. 다양한 변전소 및 산업 제어 시스템용.

폐쇄 코일의 정격 전력은 288W이고 개방 코일도 288W로 지정됩니다. 정상작동 전압 범위는 폐쇄 코일의 경우 정격 전압의 85%~110%이고 개방 코일의 경우 정격 전압의 65%~120%입니다.

에너지 저장 모터

에너지 저장 모터는 다음 폐쇄 작업을 자동으로 준비합니다. 제공된 ZYJ220 구성은 정격 입력 전력 90W의 DC220V 전원을 사용합니다. 정격 작동 전압에서 에너지 저장 장치는 시간은 15초 이하로 지정됩니다.

이 배열을 통해 차단기는 작동 후 별도의 조치 없이 저장된 에너지 상태를 복원할 수 있습니다. 지속적인 수동 개입.

40.5kV 애플리케이션을 위한 진공 차단

진공소화기술

진공 차단기는 개방 작업 중에 전기 회로를 차단하는 역할을 합니다. 때 접점이 분리되면 차단 프로세스는 진공 차단기 내부가 아닌 진공 차단기 내부에서 발생합니다. 공기 절연 스위칭 챔버.

진공 차단과 스프링 작동식 기계식 변속기의 조합으로 차단기는 다음에 적합합니다. 신뢰할 수 있는 스위칭 성능과 반복 작동이 필요한 실내 고압 애플리케이션.

빈번한 작업에 적합

ZN85C-40.5 시리즈의 원래 설계는 빈번한 스위칭이 필요한 애플리케이션을 고려했습니다. 운영 중 메커니즘은 40.5kV 진공 차단기의 특성과 일치하며 전동식 에너지 저장 장치는 시스템은 반복적인 수동 충전의 필요성을 줄여줍니다.

이로 인해 장비는 스위칭 작업이 이루어지는 산업 시설, 변전소 및 발전소에 적합합니다. 일반적인 전기 시스템 관리의 일부를 구성합니다.

일반적인 응용 분야

발전소

차단기는 발전의 실내 배전 및 전기 제어 시스템에 통합될 수 있습니다. 안정적인 스위칭 및 전기 회로 보호가 필요한 시설.

변전소

변전소에서는 고정된 실내 구성을 해당 고전압 전기 설비에 통합할 수 있습니다. 기본 회로 배열, 제어 방식 및 보호 요구 사항에 따라 시스템을 구성합니다.

산업 및 광업 기업

상당한 전기 부하가 있는 산업 및 광산 시설의 경우 차단기는 스위칭 및 실내 배전 시스템의 보호 기능을 제공하며 정기적인 요구 사항이 필요한 애플리케이션에 적합합니다. 스위칭 작업.

원격 제어가 가능한 전기 시스템

개폐 동작을 전기적으로 제어할 수 있으므로 차단기와 통합할 수 있습니다. 프로젝트 설계에 따라 로컬 또는 원격 작동을 위한 적절한 보조 제어 시스템.

주요 기술 구성

운영 환경

실내 서비스 조건

장비는 실내 설치용이므로 고전압에 적합한 환경에서 사용해야 합니다. 전기 장비. 최종 프로젝트에서는 주변 온도, 습도, 고도, 환기 및 완전한 전기 구성을 결정할 때 다른 환경 조건.

설치 요구 사항

차단기는 심한 진동, 충격, 부식 환경이 없는 곳에 설치해야 합니다. 설치 배치는 장비 주변에 충분한 작동 및 유지 관리 공간을 보장해야 하며, 차단기 및 관련 전기 구성 요소에 필요한 기계적 정렬을 유지하십시오.

표준 및 품질 보증

제조관리

Zhejiang Usune Electric Co., Ltd.는 제품 품질, 환경을 포괄하는 통합 관리 시스템을 적용합니다. 관리 및 산업 보건 및 안전. 회사는 ISO 9001, ISO 14001, ISO 45001 인증을 보유하고 있으며, 부품 선택부터 조립 및 검사까지 제어된 제조 프로세스를 지원합니다.

IEC, GB 및 CE 규정 준수

이 제품은 전기 매개변수 및 구성과 함께 해당 IEC 및 GB 표준에 따라 개발되었습니다. 특정 프로젝트 요구 사항에 따라 결정됩니다. 해당 제품에 대한 CE 인증도 가능합니다. 제품 구성을 통해 국제 프로젝트에 대한 추가 문서 지원을 제공합니다.

엔지니어링 프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

ZN85C-40.5 40.5kV 실내 진공 회로 차단기는 Cas-space 로켓 발사 프로젝트에서 참조되었습니다. 까다로운 환경에서 Usune의 고전압 전기 장비에 대한 실용적인 엔지니어링 적용 사례를 제공합니다. 산업 환경.

제품 비교

회로 차단기 및 전체 배전반

ZN85C-40.5 40.5kV 실내 진공 회로 차단기는 주로 스위칭 및 보호 구성 요소이지만 완전 인출형 배전반 패널은 차단기와 모선, 케이블 구획, 제어 장비를 통합합니다. 보호 장치 및 기타 캐비닛 구성 요소. 따라서 차단기는 프로젝트에 필요한 경우 더 적합합니다. 더 큰 전기 시스템에 통합하기 위한 전용 40.5kV 스위칭 장치입니다.

우사네 프로젝트 지원

전기 도면을 기반으로 한 구성

Usune은 고객의 단선 다이어그램, 정격 전압, 제어 전원, 설치 배열 및 작동 요구 사항. 이 접근 방식은 선택한 항목이 차단기는 주변의 1차 및 2차 전기 장비와 호환됩니다.

맞춤형 전기 매개변수

특별한 제어 전압, 설치 배열 또는 운영 요구 사항이 있는 프로젝트의 경우 기술 구성은 생산 전에 논의될 수 있습니다. 이를 통해 ZN85C-40.5 40.5kV 실내 진공 회로 차단기는 다음을 수행할 수 있습니다. 고정된 표준 구성에 의존하기보다는 실제 전기 시스템에 맞게 조정할 수 있습니다.

FAQ

이 제품의 주요 용도는 무엇입니까?

발전소의 전기제어 및 보호용으로 설계된 실내용 40.5kV 진공차단기로서, 변전소, 산업 시설 및 광산 기업.

차단기는 고정형인가요, 인출형인가요?

ZN85C-40.5는 인출형 트롤리 구조가 아닌 고정 측면 장착 구성을 사용합니다.

수동으로 조작할 수 있나요?

예. 스프링 메커니즘은 수동 에너지 저장 및 수동 작동을 지원하는 동시에 전기 작동도 지원합니다. 가능합니다.

어떤 제어 전압을 사용할 수 있나요?

폐쇄 및 개방 코일은 프로젝트 요구 사항에 따라 AC110/220V 또는 DC110/220V로 구성할 수 있습니다.

에너지 저장 과정은 얼마나 걸리나요?

ZYJ220 모터 구성의 지정된 에너지 저장 시간은 정격 전압에서 15초 이하입니다.

빈번한 전환에 적합합니까?

예. 이 제품은 해당 작동 조건에 따라 자주 작동해야 하는 응용 분야용으로 설계되었습니다. 조건 및 기술 구성.

Usune은 차단기를 맞춤 설정할 수 있나요?

예. Usune은 프로젝트 도면, 전기 매개변수, 제어 요구 사항 및 설치 조건.
