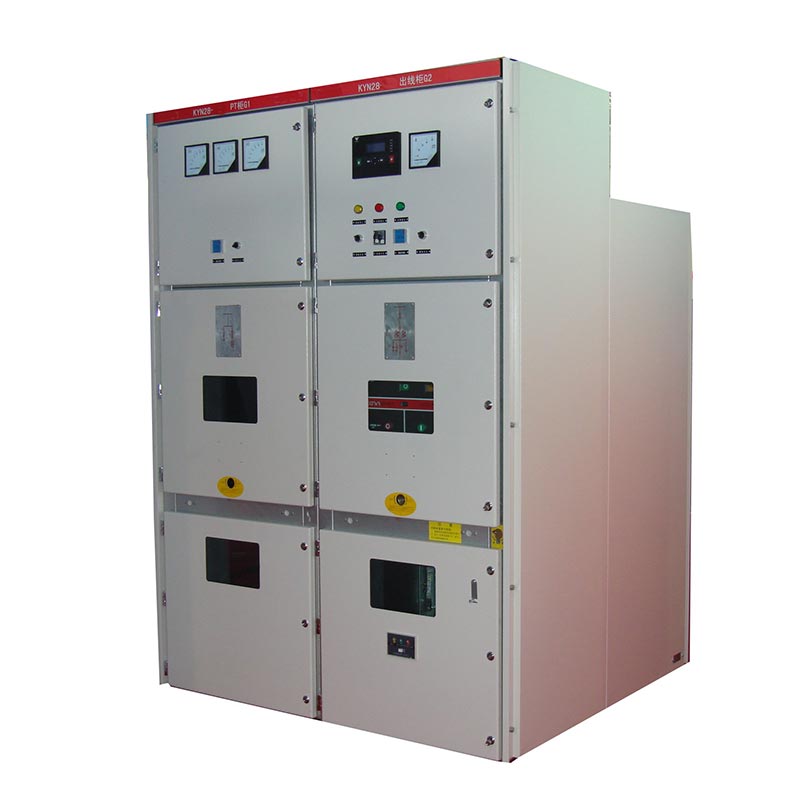

Kyn28 개폐기 20kv

Usune Kyn28 개폐 장치 20kV는 주로 24kV 전력에 사용되는 실내 3상 AC 금속 폐쇄 개폐 장치입니다. 전기 에너지의 수신, 분배, 제어, 보호 및 모니터링을 가능하게 하는 시스템입니다.

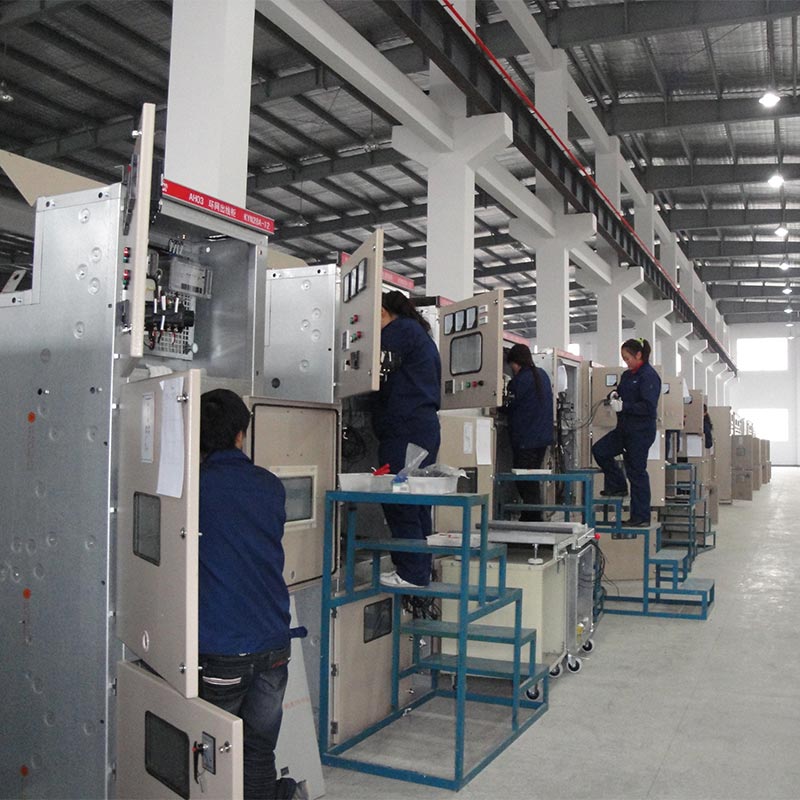

이 제품은 IP4X 보호 등급(캐비닛)을 갖춘 공기 단열재 + 열수축성/에폭시 코팅 단열재를 사용합니다. 컴팩트한 구조와 높은 절연 수준으로 인해 다양한 실내 배전 시나리오에 적합합니다. 로서 중국 전문 제조사에서 제작한 고압 배전 솔루션인 본 제품은 안정적인 성능과 표준화된 디자인은 전 세계 고객이 신뢰하는 고품질 공급업체로 선택되었습니다. 모든 핵심 생산은 자체 공장에서 완료됩니다.

저전압 배전반

중압 배전반

주요 기술 매개변수

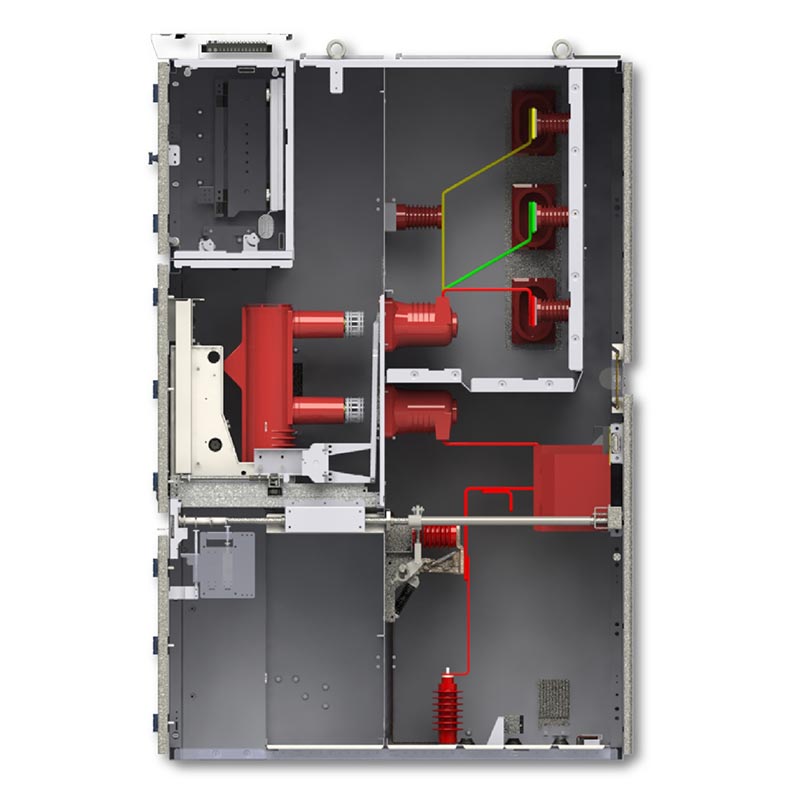

캐비닛 구획 구조

1. 회로 차단기 구획: VS1/ZN63/VD4 유형 진공 회로 차단기 트롤리를 설치합니다.
2. 부스바 구획: 메인 부스바, 분기 부스바, 절연체를 배열합니다.
3. 케이블실 : CT, PT, 접지스위치, 케이블단자 등을 갖추고 있습니다.
4. 제어계기실 : 계전기, 보호장치, 계측기, 보조회로 등을 설치합니다.
5. 압력 완화 채널: 작동 안전성을 향상시키기 위해 상단에 아크 완화 장치가 장착되어 있습니다.

핵심 제품 특징

1. 전금속 절연 구조로 결함 전파 및 상호 간섭을 방지합니다.
2. 우발적인 개방, 폐쇄 또는 통전을 방지하기 위해 완벽한 5중 기계적 연동 장치 구획.
3. 중앙에 장착된 착탈식 트롤리로 전면 작동 및 유지보수가 가능하고 수리가 용이합니다.
4. Kyn28 Switchgear 20kV는 높은 절연 수준, 강한 내결함성, 컴팩트한 구조를 가지며 다음에 적합합니다. 다양한 전력 분배 방식.
5. 안정적이고 신뢰할 수 있는 품질로 국제 및 국내 표준을 충족합니다.

실제 적용사례

산업 단지의 배전소 프로젝트. 주요 지방 산업 단지에는 여러 산업 단지가 포함됩니다. 매우 높은 신뢰성이 요구되는 공장 건물, 사무용 건물, 전력 지원 시설 등 전원 공급 장치의 안전성. 이 프로젝트에서는 정격 전류가 1250A이고 31.5kA의 단락 차단 전류.

시운전 후 2년여 동안 장비는 안정적으로 작동해 단락 사고를 신속하게 해결했다. 안전사고 없이. 전면 장착형 유지보수 구조로 유지보수 난이도 대폭 감소 가동 중단 시간을 최소화하여 공원 운영 및 유지 관리 부서로부터 높은 평가를 받았습니다.

제품외형치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

자주 묻는 질문

Q1: KYN28-24 스위치기어에 적용할 수 있는 전압 레벨은 무엇입니까?

A1: 이 제품은 정격 전압이 24kV이며 다음을 포함하는 50/60Hz 3상 AC 전원 시스템과 호환됩니다. 3.6~12kV 및 24kV 레벨.

Q2: 배전반에는 어떤 종류의 진공 차단기를 사용해야 합니까?

A2: 표준 구성에는 VS1(ZN63) 유형 진공 회로 차단기 트롤리가 포함되며 다음과도 호환됩니다. 강력한 호환성을 제공하는 VD4와 같은 업계 표준 회로 차단기입니다.

Q3: Kyn28 Switchgear 20kV는 산업 및 광업 기업과 같은 고부하 애플리케이션에 적합합니까? 데이터 센터?

A3: 그렇습니다. 이 제품의 최대 정격 전류는 3150A, 단락 차단 전류는 31.5kA이며, 강력한 내구성을 입증하고 산업 현장의 중요 부하에 대한 전력 분배 요구 사항을 충족합니다. 광산 기업, 데이터 센터, 고층 건물 및 기타 유사한 애플리케이션.
