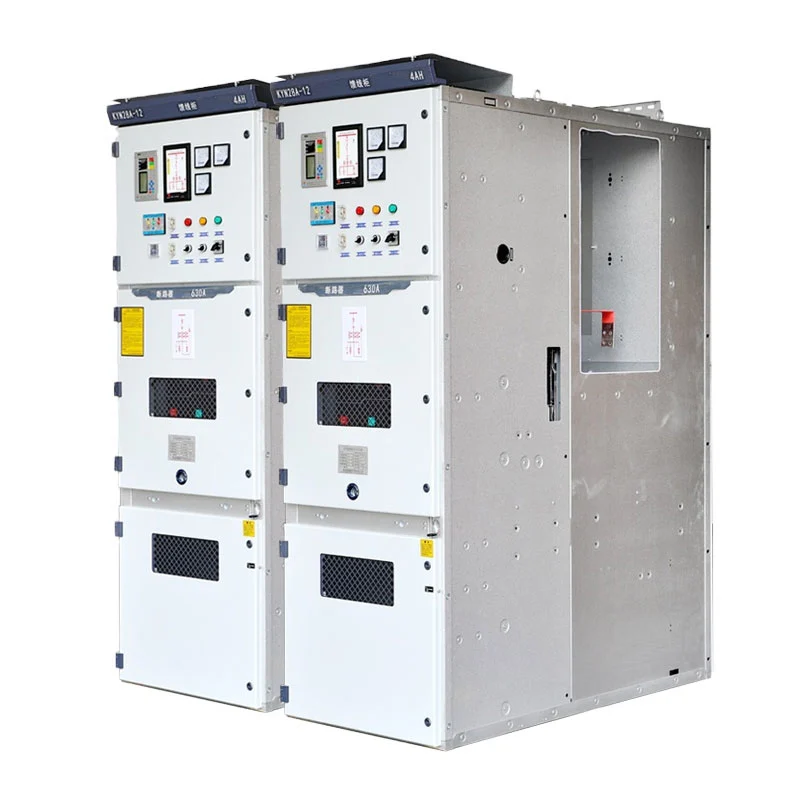

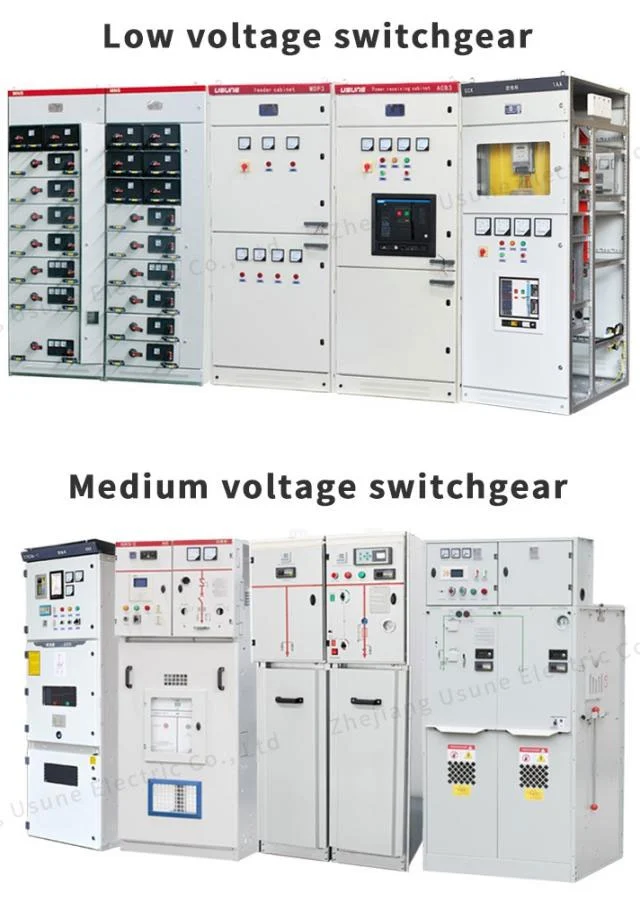

이 중전압 Vcb 패널은 발전소, 변전소, 산업 플랜트, 광산 현장, 상업 단지 및 유사한 실내 MV 배전 사업에 적용됩니다. 생산은 관련 IEC 및 GB 사양을 준수하는 반면 Usune은 ISO 9001, ISO 14001 및 ISO 45001 인증 관리 프레임워크를 유지합니다. CE 준수는 해외 시장 전제 조건을 충족하는 데 사용할 수 있습니다.

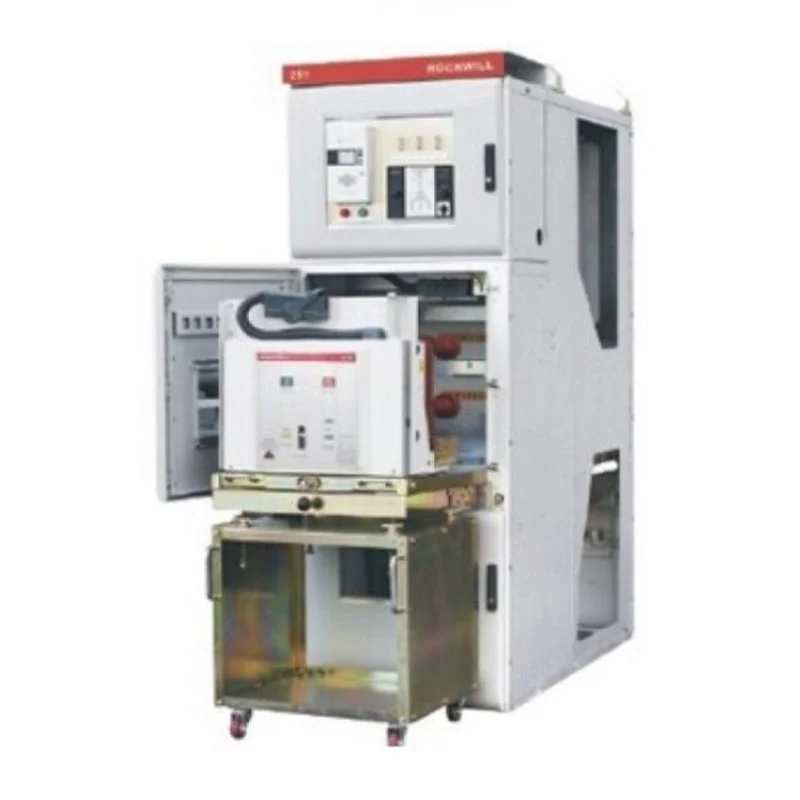

이 스위치기어의 특징은 추출 가능한 진공 차단기 설정에 있습니다. 차단 장치를 하우징 내에 정적으로 고정하는 대신 규정된 프로토콜에 따라 연결 상태, 테스트 상태, 연결 해제 상태 사이를 전환할 수 있는 롤링 캐리지에 장착됩니다. 이러한 배열은 검사, 부품 교체 및 결함 추적 중에 실제 이점을 제공합니다. 회로 레이아웃에 맞게 차단기 캐리지, PT 캐리지 및 단로기 캐리지를 지정할 수 있으며, 인출형 형식을 통해 전체 인클로저를 제거하지 않고도 서비스 직원이 대상 액세스를 허용합니다. 변전소 및 프로세스 산업 그리드에서 신속한 예정된 서비스 및 구성 요소 교체가 필요한 경우 이 모바일 차단기 개념은 작업 흐름을 간소화하고 가동 중지 시간을 줄입니다.

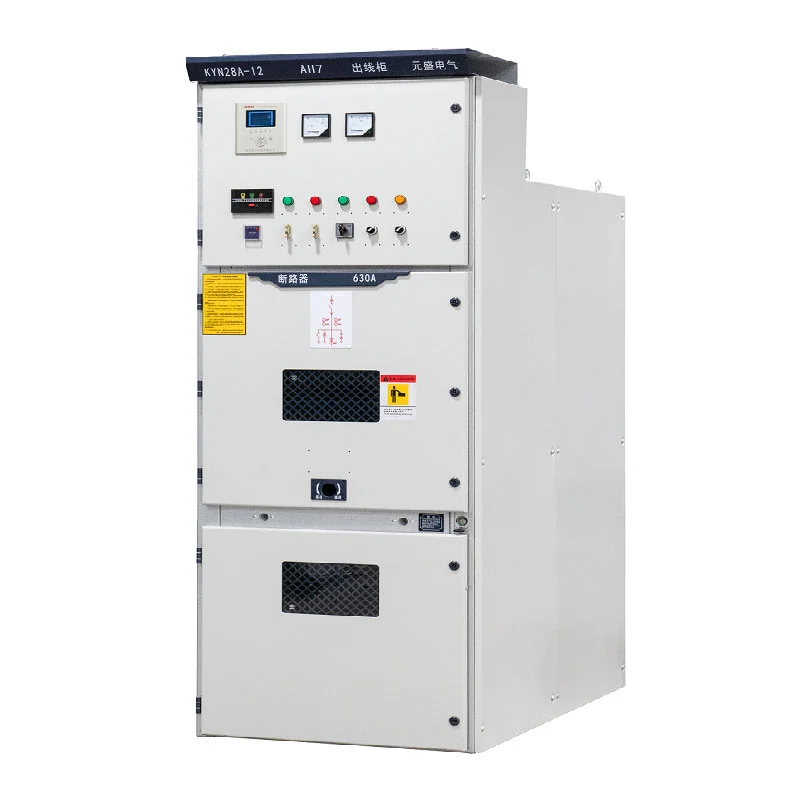

중전압 어셈블리의 경우 작동 안전이 가장 중요한 조달 우선순위 중 하나입니다. 잘못된 전환 단계로 인해 심각한 전기 위험이 발생할 수 있습니다. KYN28 라인업에는 부적절한 작동 루틴을 방지하도록 설계된 기계적 5중 방지 인터록이 통합되어 있습니다. 이 하드웨어 장벽은 다음을 방지합니다.
차단기 처리 오류 – 의도하지 않은 트립 또는 폐쇄 동작을 중지합니다.
로드된 랙킹 – 회로가 전류를 전달하는 동안 트롤리 이동을 억제합니다.
전압 접지 – 라이브 네트워크에서 접지 스위치 폐쇄를 차단합니다.
접지를 적용한 전원 공급 - 접지 시 회로 전원 공급을 방지합니다.
승인되지 않은 구획 진입 – 전원이 공급되는 베이에 대한 직원의 접근이 거부됩니다.
의무적인 순서를 물리적으로 시행함으로써 이 연동 체계는 전환 및 유지 작업 중에 추가 보호 계층을 제공합니다.

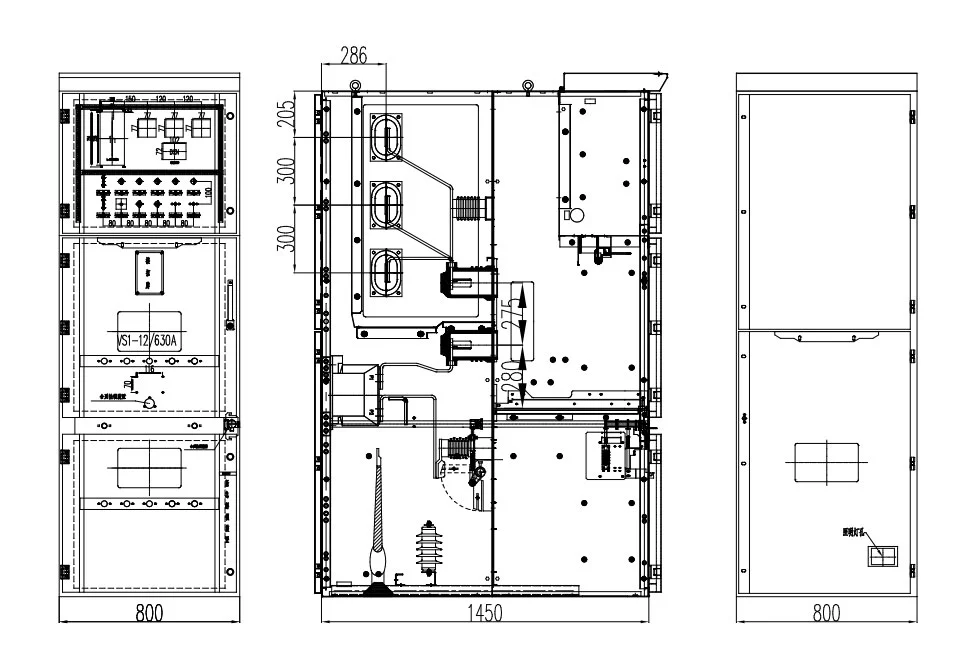

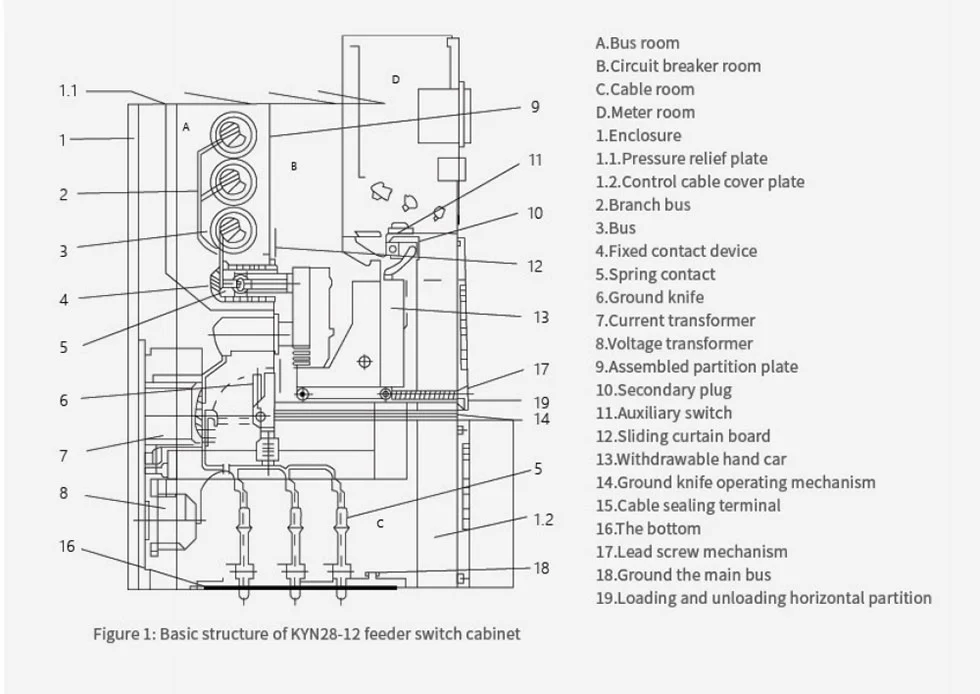

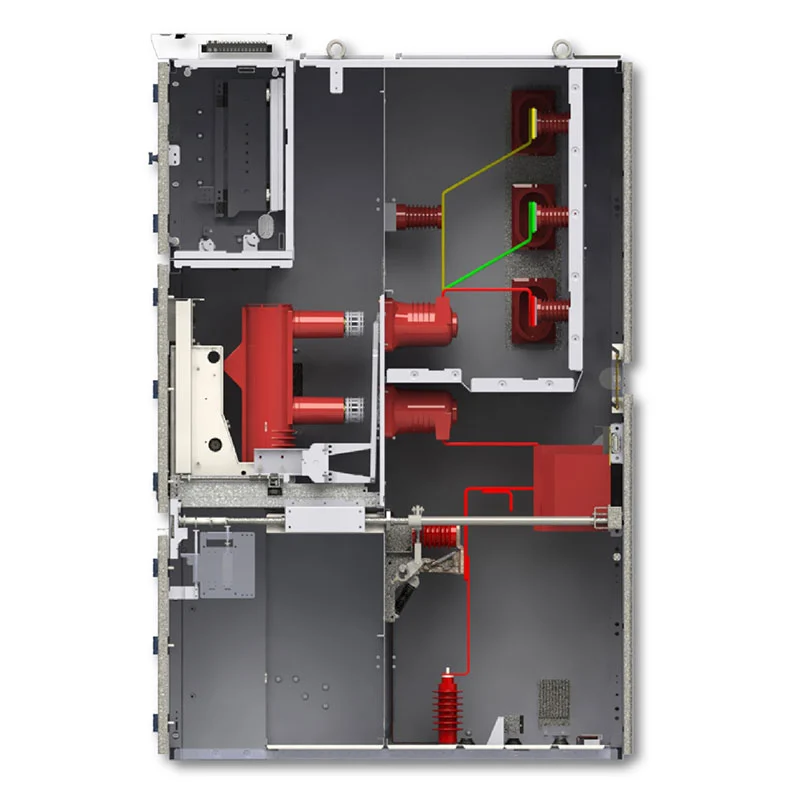

중전압 Vcb 패널은 주요 전류 전달 섹션을 분리하는 금속 분할 내부를 사용합니다. 차단 장치 베이, 버스 덕트, 케이블 종단 베이, 계측기 및 저전압 베이와 압력 방출 채널이 각각 별도로 배치됩니다. 이러한 구역화 접근 방식은 내부 결함의 확산을 제한하고 서비스 중에 개별 어셈블리를 분리하는 동시에 운영자가 내부 아키텍처를 더 쉽게 이해할 수 있도록 만듭니다. 오버헤드 릴리프 플랩은 아크 결함 압력에 대한 관리된 탈출 경로를 도표화하여 직원 및 주변 장치에 대한 잠재적인 결과를 줄입니다.
전면 작동 및 관리를 위해 구성된 캐비닛은 후면 여유 공간이 부족한 전기실에서 특히 유용합니다. 모든 표준 전환 및 보존 단계는 전면에서만 승인된 루틴을 따릅니다. 또한 이 전방 접근 모델은 공간 설계를 단순화하고 주기적인 주의에 필요한 후면 통로 공간을 줄입니다. 습기가 발생하기 쉬운 위치의 경우 내부 결로 방지 히터를 장착하여 하우징 내부의 습기로 인한 성능 저하를 억제할 수 있습니다.
다양한 MV 배포 계획에는 별도의 캐비닛 역할이 필요합니다. 장비는 유틸리티 공급을 받는 수입자, 송출자 공급 모터 또는 피더, PT 및 감지 장치, 계량 섹션, 버스 커플러 또는 격리 베이로 지정될 수 있습니다. 이러한 적응성은 EPC 회사, 전기 통합업체 및 공장 운영자가 모든 개구부에 걸쳐 균일한 캐비닛 유형을 강요하는 대신 프로젝트 단선 다이어그램에 스위치기어 어레이를 맞춤화할 수 있게 해줍니다.
발전소 – 발전 시설 내의 보조 및 배전 회로는 전력 흡입, 라우팅 및 회로 보호를 위해 신뢰할 수 있는 MV 장비에 의존합니다. 탈착식 VCB 레이아웃은 보호 및 전환에 대한 실행 가능한 답변을 제공하므로 유지 관리 팀이 필요에 따라 차단기 캐리지를 철수하거나 교환할 수 있습니다.
변전소 - 변전소 내에서 중전압 Vcb 패널은 들어오는 라인, 나가는 피더, 버스 구분, 전압 모니터링 및 관련 배전 목적으로 배열될 수 있습니다. 분할된 셸과 5중 보안 인터록 아키텍처는 안전한 스위칭 및 서비스 방식을 뒷받침합니다.
산업 시설 – 제조 공장은 일반적으로 수많은 모터, 변압기, 생산 라인을 실행하고 전기 네트워크를 지원합니다. 중전압 Vcb 패널은 다양한 피더 및 모터 보호 프로필을 수용하여 현장 전반에 걸쳐 MV 스위칭 및 전력 분배를 중앙 집중화합니다.
채광 작업 – 추출 작업에는 모터, 펌프, 환기, 처리 공장 및 보조 수요에 대한 탄력적인 전력 분배가 필요합니다. 금속 피복 구조 및 추출 가능한 차단기 형식은 열악한 채굴 조건에 적합한 건전한 실내 MV 배전 장치를 제공합니다.
상업용 및 고층 건물 – 규모가 큰 사무실 블록과 높은 구조물에는 좁은 전용 스위치룸에 MV 흡입 및 분배 장치가 있는 경우가 많습니다. 전면 작업 및 서비스를 통해 설치 공간이 제한된 곳에서 공간 계획이 용이합니다.
중전압 Vcb 패널은 다양한 중전압 배전 요구 사항에 사용할 수 있습니다. 주요 기술 매개변수는 다음과 같습니다:
| 목 | 사양 |
| 정격전압 | 3.6kV, 7.2kV, 12kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격전류 | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| 정격 단락 차단 전류 | 25kA, 31.5kA, 40kA, 50kA |
| 정격 단시간 전류 | 25kA/3초, 31.5kA/3초, 40kA/3초, 50kA/3초 |
| 보호 등급 | IP4X 외부 인클로저, IP2X 내부 구획 |
| 주변 온도 | -15°C ~ +40°C |
| 고도 | 1000m 이하, 고도가 더 높은 경우 감소 |
| 설치 | 실내 |
실제 정격 전압, 전류, 단락 용량, 캐비닛 배열 및 기타 기술 매개 변수는 다음과 같습니다. 프로젝트 단일 라인 다이어그램 및 고객 사양에 따라 확인하십시오.
이 장비는 주변 온도 범위가 -15°C ~ +40°C인 실내 설치용으로 설계되었습니다. 매일 평균 상대 습도는 95%를 초과해서는 안 되며, 월 평균은 90%를 초과해서는 안 됩니다.
설치 환경은 폭발성 또는 부식성 가스, 전도성 먼지, 심한 진동이 없어야 합니다. 표준 서비스 조건 이외의 설치에 대해서는 기술 요구 사항을 Usune에 확인해야 합니다. 적절한 구성을 평가할 수 있도록 생산 전에
Usune은 전기 장비 분야에서 14년 이상의 경험을 보유하고 있으며 숙련된 R&D 팀을 유지하고 있습니다. 프로젝트별 요구 사항에 따라 장비 구성을 개발할 수 있습니다.

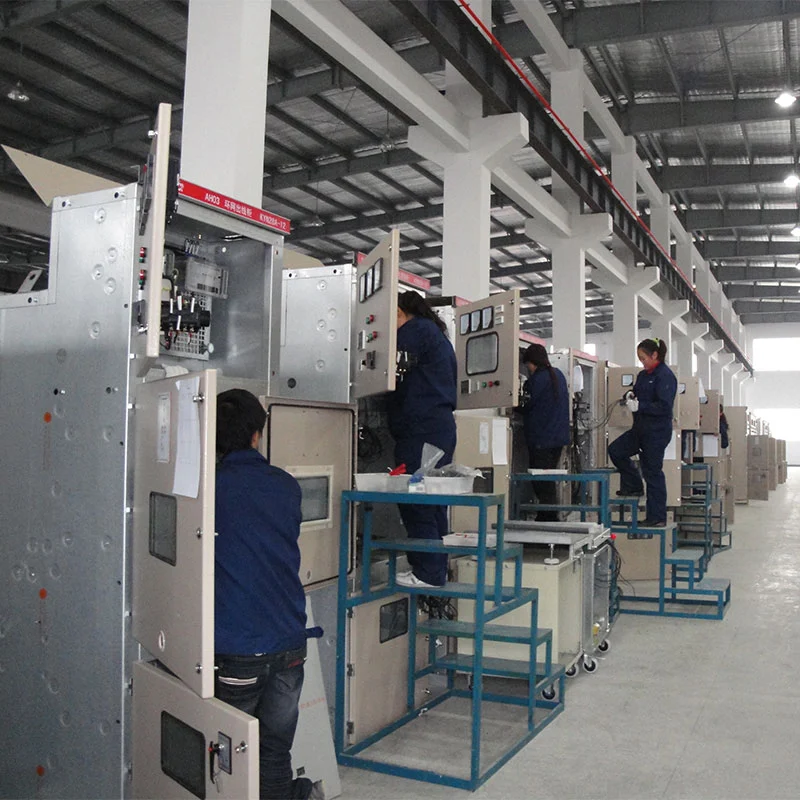

품질 관리에는 부품, 조립, 전기 성능 및 완제품이 포함됩니다. 정기 테스트는 장비가 공장에서 출고되기 전에 제품 성능을 확인하고 배송된 스위치기어가 제대로 작동하는지 확인하기 위해 수행됩니다. 합의된 기술 요구 사항을 충족합니다.
다양한 프로젝트에는 다양한 전류 정격, 캐비닛 조합, 보호 장치 및 제어가 필요할 수 있습니다. 기능. Usune은 고객 단일 라인 다이어그램을 기반으로 엔지니어링 커뮤니케이션 및 구성 지원을 제공합니다. 및 기술 사양.
표준 구성의 경우 Usune은 확인 후 약 15~20일의 생산 기간을 제공할 수 있으며, 실제 리드타임은 구성 및 주문 수량에 따라 다릅니다.
Usune은 고객 검사, 프로젝트 지원을 위해 제품 테스트 보고서 및 관련 기술 문서를 유지합니다. 승인 및 공급자 자격 절차.
이 장비는 중전압 전기가 사용되는 Cas-space 로켓 발사 프로젝트에 참조되었습니다. 전문 항공우주 인프라를 위해서는 유통 장비가 필요했습니다.
로켓 발사 시설에는 신뢰할 수 있는 전력이 필요한 중요한 전기 부하와 지원 시스템이 포함되어 있습니다. 배포 및 제어된 전환 절차. 이러한 유형의 프로젝트에서는 스위치기어 구성이 다음과 같이 필요합니다. 전기 용량뿐만 아니라 작동 안전성, 결함 격리, 유지 보수 접근 등도 고려하십시오. 전체 배전 시스템 내 장비 통합.
인출형 진공 차단기 구조와 5중 기계적 연동 시스템으로 적합한 제어된 스위칭 및 유지 관리 작업을 위한 구성입니다. 더욱 구획화된 캐비닛 구조 차단기, 모선, 케이블 및 제어 섹션 간의 분리를 지원합니다.
프로젝트 참조는 Usune의 중압 개폐기 기술을 전문 분야에 적용할 수 있음을 보여줍니다. 배전 신뢰성과 운영 안전성이 중요한 인프라 엔지니어링 고려 사항.
이 제품은 고압 개폐 장치 및 장치에 적용 가능한 IEC 및 GB 요구 사항을 참조하여 제조되었습니다. 전기 장비. Usune은 ISO 9001 품질 관리 시스템, ISO 14001 환경에 따라 운영됩니다. 관리 시스템 및 ISO 45001 산업 보건 및 안전 관리 시스템.
이 제품은 해당 국제 시장에 대한 CE 인증도 획득할 수 있습니다. 테스트 보고서 및 기술 프로젝트 및 고객 요구 사항에 따라 문서가 제공될 수 있습니다.
표준 구성에는 3.6kV, 7.2kV 및 12kV 애플리케이션이 포함됩니다. 특정 프로젝트의 경우 정격 전압 및 절연 매개변수는 전기 시스템 요구 사항에 따라 확인되어야 합니다.
인출형 트롤리를 사용하면 진공 회로 차단기를 작동 위치와 격리 위치 사이에서 이동할 수 있습니다. 이 영구 고정식 차단기보다 검사, 시험, 교체, 유지보수가 더 편리합니다. 배열.
5중 방지 시스템은 잘못된 작동 순서를 방지하도록 설계된 기계적 안전 인터록입니다. 도움이 된다 부적절한 차단기 작동, 부하 시 트롤리 이동, 잘못된 접지 스위치 작동, 전원 공급 방지 접지된 회로 및 통전된 구획에 대한 우발적인 접근.
예. 개폐 장치는 수신, 송신, PT, 계량, 버스 단면화 장치 또는 절연 캐비닛으로 배열될 수 있습니다. 프로젝트의 전기 구성에 따라.
예. Usune은 고객 로고, 회사 이름 및 프로젝트별 구성과 같은 OEM 요구 사항을 지원합니다. 기술 및 생산 확인에 따라 달라질 수 있습니다.
표준 구성의 경우 일반적인 생산 기간은 결제 후 약 15~20일이며 기술적인 측면에서는 확인. 실제 리드타임은 제품 구성, 수량 및 프로젝트 요구 사항에 따라 다릅니다.
Usune은 부품부터 최종 조립까지 품질 검사를 실시하고 출하 전 정기 테스트를 실시합니다. 고객 및 프로젝트 요구 사항에 따라 관련 테스트 보고서가 제공될 수 있습니다.
표준 보증 기간은 배송일로부터 12개월이며, 합의된 판매 및 기술 조건에 따라 달라집니다. 조건.
발전소, 변전소, 산업 시설, 광산 프로젝트를 위해 고압 Vcb 패널을 소싱하는 경우, 상업용 건물 또는 전문 기반 시설 프로젝트를 통해 Usune은 귀하의 요구 사항에 따라 구성 지원을 제공할 수 있습니다. 전기 요구 사항.
단선 다이어그램, 정격 전압, 정격 전류, 단락 레벨, 캐비닛 수량 및 필수 정보를 보내주십시오. 기술 평가 및 견적을 위해 Usune에 기능합니다.
